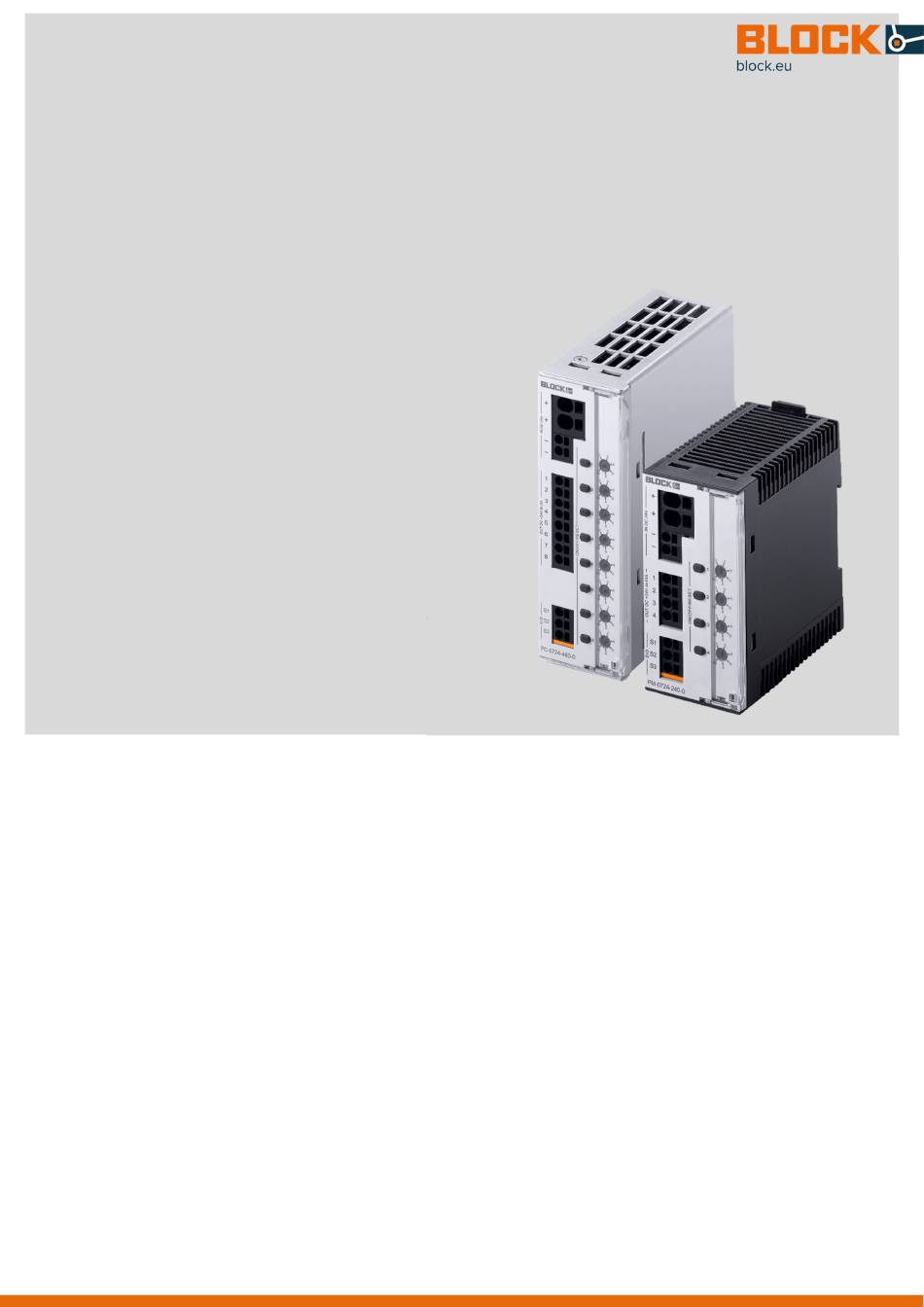

- Seite 1 HANDBUCH Elektronischer Schutzschalter ECONOMY SMART BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany info@block.eu • block.eu •...
-
Seite 2: Inhaltsverzeichnis
6.6 Details zum Signaleingang S1 (EIN/AUS/RESET) ............12 Details zum Signalausgang S2 (Status der Ausgänge) ..........15 6.8 Details zum Signalausgang S3 (∑ für ausgelöste Ausgänge und Gerätedefekt) ....16 Abmessungen ..................16 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 3: Bestelldaten
24 Vdc 2 – 10A PM-0748-200-0 48 Vdc 2 – 10A PM-0748-400-0 48 Vdc 2 – 10A BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu... -
Seite 4: Allgemeine Hinweise
Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Über- prüfung an BLOCK Transformatoren-Elektronik GmbH. Das Gerät beinhaltet keine Servicebauteile. Bei Auslö- sen einer internen Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte Eigenschaften im Rechtssinne aufzufassen. - Seite 5 Betreiben Sie das Gerät nicht in feuchter Umgebung oder in einer Umgebung, bei der mit Betauung oder Kondensation zu rechnen ist. ACHTUNG Gehäuse nicht während des Betriebes oder kurz nach dem Abschalten berühren. Heiße Oberflächen können Verletzungen verursachen. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
-
Seite 6: Produktbeschreibung
BASIC SMART 3. Produktbeschreibung Eine wirtschaftliche Alternative zu klassischen Leitungsschutzschaltern stellen Schutzschalter mit thermomagnetischer Kennlinie der Ausführung ECONOMY SMART dar. Sie gewährleisten ein siche- res Auslösen, auch bei hohen Leitungswiderständen und eignen sich optimal für den Geräte- und Se- rienmaschinenbau. -
Seite 7: Bedien- Und Anzeigeelemente
Die Auslösezeit ist von der Höhe des Überstromes abhängig. Bei einem Kurzschluss wird der fehler- hafte Stromkreis innehrlab von wenigen Millisekunden zuverlässig abgeschaltet. Die Höhe des Kurz- schluss-Stromes ist von der Strombegrenzung des speisenden Netzteils sowie vom Leitungswider- stand abhängig. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 8: Aufladen Von Kapazitiven Lasten
Alle Kapazitäten wurden unter Nennlast experimentell ermittelt. Die Aufgaben sind Richtwerte, mögliche Lei- tungskapazitäten hängen von der Einbausituation ab. Das speisende Netzteil muss in der Lage sein, ohne Spannungseinbruch der Ausgangsspannung auf kleiner 18V den erforderlichen Strom liefern zu können. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN... -
Seite 9: Betriebszustände, Signalisierung, Reaktionen
Das Einschalten der Kanäle beginnt mit der kleinsten einzuschaltenden Kanalnummer, typischerweise beginnend mit Kanal 1. Der nächste Kanal wird zugeschaltet, sobald beim vorherigen Kanal der Ausgangsstrom unter dem eingestellten Nennwert liegt oder der vorherige Ausgang abgeschaltet wurde, jedoch frühestens nach 50ms. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN... -
Seite 10: Taster „On/Off Und Reset
0,5 Sekunden ein 24V-HighImpuls eingespeist wird. Der Signalausgang S3 dient als aktive 24V-Sammel-Störungsmeldung und signalisiert, dass mindestens ein Ausgang aufgrund von Überstrom abgeschaltet wurde. Ein interner Gerätedefekt wird ebenfalls durch S3 signalisiert. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 11: Funktionsweise Der 2-Draht-Kommunikation Via S1/S2
Sind alle 17 bzw. 89 Bit für das erweiterte Protokoll erfolgreich empfangen, sendet der Schutzschalter ein 18. bzw. 90. Bit als Stopp-Bit. Dieses dauert 1.5 Taktzyklen. Während dieser Zeit darf die SPS kein weiteres Bit senden. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN... -
Seite 12: Details Zum Signaleingang S1 (Ein/Aus/Reset)
Programmbeispiele (Funktion) für verschiedene SPS-Baureihen stehen auf der Produktseite dieses Gerätes im Internet unter BASIC SMART (block.eu) kostenlos zum Download bereit. Details zum Signaleingang S1 (EIN/AUS/RESET) Dieser 24V Signaleingang ist bezogen auf den 0V-Eingang des Moduls nicht potenzialgetrennt. Durch diesen Eingang lassen sich sowohl alle durch Überlast abgeschalteten Ausgänge wieder einschalten als auch einzelne... - Seite 13 Nachdem das Pulsmuster gesendet wurde, werden S1 und S2 wieder auf Low-Pegel gelegt. Neue Pulsmuster an S1 sind erst nach einer Wartezeit von mind. 200ms zulässig. Standardprotokoll (17 Bit) BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 14 Strom Kanal 6: (übertragener Wert) /16 A Strom Kanal 7: (übertragener Wert) /16 A Strom Kanal 8: (übertragener Wert) /16 A BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten...
-
Seite 15: Details Zum Signalausgang S2 (Status Der Ausgänge)
Telegramm über S1 zu starten, während ein Impuls auf S2 durch den Schutzschalter erzeugt wird. Es wird emp- fohlen, vor Sendestart des Telegramms den jeweiligen Zustand auf S2 auszuwerten oder mindestens alle 3 Se- kunden ein Telegramm zur Statusabfrage zu generieren. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN... -
Seite 16: Details Zum Signalausgang S3 (∑ Für Ausgelöste Ausgänge Und Gerätedefekt)
Ausgangskanal ausgelöst hat oder ein Gerätedefekt erkannt wurde, schaltet der Signalausgang auf „Active Low“ (0V) um. Dieser Signalausgang ist kurzschlussfest und bis max. 20 mA belastbar. 7. Abmessungen BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 29.08.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
