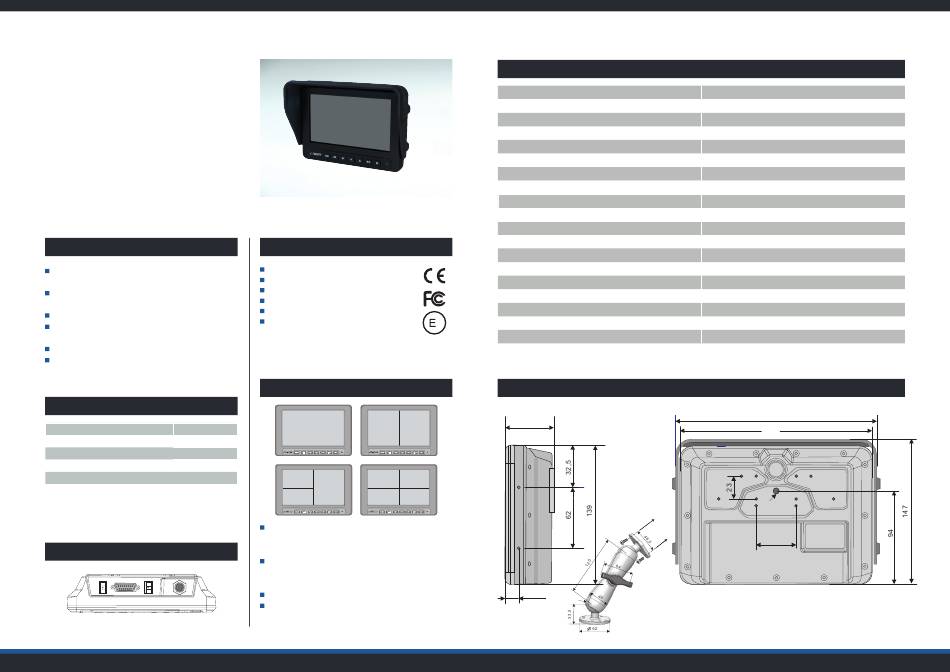

Heavy-Duty Monitor
MD3074A-Quad
Der MD3074A-Quad ist ein Heavy-Duty Monitor, dem
aufgrund seiner Schutzart IP66 auch Nässe nichts
anhaben kann und der kühlhaustauglich ist. Auf dem
Bildschirm lassen sich verschiedene Bildmodi darstel-
len und bis zu 4 Kamerabilder gleichzeitig anzeigen,
inklusive intervallgesteuerter Bildumschaltung.
Key Facts
194
20002-00039
Robuster Outdoor-Monitor, wasserdicht und
kühlhaustauglich
Beheiztes Panel, flüssige Bilddarstellung selbst
bei tiefen Temperaturen
Direkter Anschluss von bis zu 4 Kameras
Split Screen (bis zu 4 Videoquellen gleichzeitig
anzeigen)
Horizontale Bildspiegelung (separat konfigurierbar)
Intervallgesteuerte Bildumschaltung möglich
MODE
SELECT
40
Lieferumfang
Monitor MD3074A-Quad
401 0044 000
Lichtschutzhaube (LSH)
406 0000 012
Bedienungsanleitung
103 0000 109
10x M4
Power-Anschlusskabel
403 0402 003
UNC 1/4"
Isolierband
897 0010 004
Steckeranschluss
IN 1-4
Power
20002-00039
Normen/Zertifikate/Gütesiegel
EN55022
EN55024
EN12895
EN60068
EN61000
EN50121
Bilddarstellung
Es kann im Einzelbildmodus zwischen Kamera 1,
Kamera 2, Kamera 3 und Kamera 4 umgeschaltet
werden
Im Split-Modus kann zwischen den Kameras 1/2,
2/3, 3/4, 4/1, 1/3 und den Kameras 2/4 umgeschal-
tet werden
Im Triple-Modus werden die Kameras 1...3 dargstellt
Im Quad-Modus werden alle 4 Kameras dargestellt
Technische Daten
Betriebsspannung
Spannungsversorgung
Leistungsaufnahme
Schutzart
Schockfestigkeit
Vibrationsfestigkeit
Hintergrundbeleuchtung
Bilddiagonale
Auflösung (Pixel)
Videoeingänge
Betriebstemperatur
Lagertemperatur
Videosignal
Videosystem
Signaleingang
Gewicht
Kontrastverhältnis
Betrachtungswinkel links/rechts
Betrachtungswinkel oben/unten
Abmessungen (mm)
49
49
20002-00039
10x M4
RAM-MH1
S38
14,5
14,5
S38
9 V...32 V DC
12/24 V DC (mit MPM48 48 V DC)
Max. 35 W
IP66
25 g
10 g
400 cd/m
2
7" (17,8 cm/16:9)
H 800 x V 480
4
-30 °C...+80 °C C
(bei -40°C 5 min. Vorwärm/Aufstartzeit)
-40 °C...+85 °C
FBAS/CVBS
PAL/NTSC
1 Vpp(30% Sync neg)/75 Ω
1,1 kg
500:1
70°
50°/70°
210
210
194
194
20002-00039
UNC 1/4"
UNC 1/4"
10x M4
40
40
