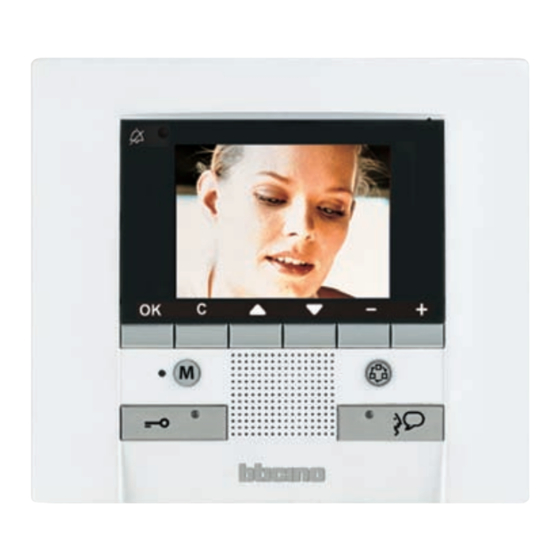

Bticino Polyx Memory Display Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Polyx Memory Display:
- Installationsanweisungen (26 Seiten)
Verwandte Anleitungen für Bticino Polyx Memory Display
Inhaltszusammenfassung für Bticino Polyx Memory Display
- Seite 69 Polyx Memory Display 1 Einführung und Grundfunktionen 1.1 Allgemeine Informationen 1.2 Ihr Polyx Memory Display: Sofort nutzen! 1.2.1 Funktionstasten der Video-Gegensprechanlage 7 3 1.2.2 Navigationstasten 1.2.3 Taste für Anrufbeantworter - Funktionen 1.3 Funktionen über das Menü 1.3.1 Lautstärke einstellen 1.3.2 Regulierung des Monitors (Tag/Nacht) 1.3.3 Datum/Stunde 1.3.4 Kamera schwenken 1.3.5 Läutwerke einrichten 1.3.6 Personensuche 1.4 Anrufbeantworter 1.4.1 Nachrichten anzeigen 1.4.2 Eine Nachricht „ Memo“ aufzeichnen 1.4.3 Gruß aufzeichnen...
- Seite 70 WICHTIGER HINWEIS Rechte im Zusammenhang mit der Aufzeichnung von Bildern und Tönen. • Das Polyx Memory Display, das Sie erworben haben, enthält technische Geräte, mit denen Sie Filme aufnehmen können. • Filmaufnahmen, Geräusche, Stimmen und Namen sind personenbezogene Daten, die sensibel sein können und ggf. Urheberrechten oder sonstigen Eigentumsrechten un- terliegen. • Deshalb haben Sie bei der Nutzung des Geräts Folgendes zu beachten: – die Datenschutzbestimmungen; – die Bestimmungen über Datensicherheit; – Bildrechte, Urheberrechte und geistige sowie gewerbliche Eigentumsrechte. • BTICINO haftet nicht für den unrechtmäßigen Einsatz der Geräte durch den Betreiber.
-
Seite 71: Einführung Und Grundfunktionen
Polyx Memory Display Einführung und Grundfunktionen Allgemeine Informationen Ihr Polyx Memory Display: Sofort nutzen! Funktionen über das Menü Anrufbeantworter... -
Seite 72: Allgemeine Informationen
Ausführung der Szenarien, die in den Szenarienmodulen gespei- chert sind. • Alarme: Meldung der letzten Alarmereignisse und Partialisierung der Anlage. • Schalldiffusion: Ermöglicht es die digitale Schalldiffusion von BTICINO zu verwalten. • Temperaturregelung: Anzeige und Regulierung der Temperatur in den einzelnen Wohnbereichen sowie Zustandsanzeige der Zentrale. Bemerkung zu dem LCD Bildschirm Der LCD Bildschirm wurde mit Hilfe einer hochgenauen Technik hergestellt. Trotzdem kann es vorkommen, dass fünf kleine schwar-... -
Seite 73: Funktionstasten Der Video-Gegensprechanlage
Polyx Memory Display 1.2.1 Funktionstasten der Video-Gegensprechanlage 1.2.2 Navigationstasten Aktivierung einer Türstation/Taktierung Taste OK Aktiviert das Einschalten der zugeteilten Türstation Ermöglicht den Zugang zum Menü; bestätigt die und, wenn vorhanden, ermöglicht die Taktierung der vorgenommene Wahl. anderen Türstationen/Kameras. Tasten In einem Menü, wählt man mit diesen Tasten den Schlosstaste vorhergehenden oder nachfolgenden Eintrag. -
Seite 74: Funktionen Über Das Menü
1 Einführung und Grundfunktionen Funktionen über das Menü KOMMUNIKATION Über die Taste OK kann das Hauptmenü abgerufen werden: Beispiel eines Hauptmenüs mit ausschließlicher Programmierung der Kommunikationssteuerungen. Anrufbeantw. Interkommunizierend Treppenlicht Einstellungen EINSTELLUNGEN ANRUFBEANTW. HEIMELEKTRONIK Über die Taste können die zur Verfügung stehenden Funktionen gewählt werden: Beispiel eines Hauptmenüs mit Untermenü für Kommunikation und Heimelektronik. Untermenü und Steuerungen Über das Symbol Einstellungen kann man eine Reihe von Einstellun- gen/Funktionen wie nachstehend beschrieben einrichten. Kommunikation Szenarien Alarme Schalldiffusion Nachstehend werden drei Zusammenstellungsbeispiele für das Temperaturregelung Hauptmenü aufgeführt: Einstellungen... - Seite 75 Polyx Memory Display PERSONALISIERTES MENÜ Durch das personalisierte Menü wird der Gebrauch der Funktionen der In den nachfolgenden Tabellen trägt der Installateur die genaue Polyx Memory Display intuitiver gestaltet. In dem Menü werden näm- Konfiguration Ihres Polyx Memory Displays ein; wenn die Tabelle nicht lich nur die tatsächlich vorhandenen Funktionen der Anlage My Home ausgefüllt ist, bitten Sie den Installateur darum. angezeigt und der Text der einzelnen Steuerungen kann während der Installation geändert bzw. personalisiert werden. KOMMUNIKATION Ein personalisiertes Menü gestattet außerdem: FUNKTIONEN BESCHREIBUNG • Im Hauptmenü oder in einer anderen Seite die Funktionen BÜRO, FREIE HÄNDE, ANRUFBEANTW. einzufügen, die ansonsten nur durch...
-
Seite 76: Lautstärke Einstellen
1 Einführung und Grundfunktionen 1.3.1 Lautstärke einstellen BEMERKUNG: Während eines Rufs der Video-Gegensprechanlage, kann man direkt das Menü Regelungen durch Drücken der Tasten oder abrufen. Vom Menü aus, Regelungen einen Eintrag wäh- wählen len (z.B. Läutwerke) Um das Menü Lautstärke nach abzurufen, die Taste Wunsch einstellen OK drücken LÄUTWERKE REGELUNGEN AUDIO TÜRSTATION = Lautstärke bei einem Gespräch mit der Türstation. -
Seite 77: Regulierung Des Monitors (Tag/Nacht)
Polyx Memory Display 1.3.2 Regulierung des Monitors (Tag/Nacht) Der Monitor kann für Bilder über Tag und für Bilder über Nacht einge- richtet werden. Zum Umschalten zwischen diesen beiden Einstellungen während eines Rufs die Taste C drücken. BEMERKUNG: Während eines Rufs der Video-Gegensprechanlage, kann man direkt das Menü Regelungen durch Drücken der Taste oder abrufen. Regelungen wählen Vom Menü aus, einen Eintrag wäh- len (z.B. Kontrast) Um das Menü abzurufen, die Taste OK drücken FARBE REGELUNGEN Bildschirm Tag wählen Regelung vornehmen OK drücken, um zu... -
Seite 78: Datum/Stunde
1 Einführung und Grundfunktionen 1.3.3 Datum/Stunde Aktuelles Datum und Stunde einstellen. OK drücken; die Regelungen > STUNDE :17:36:50 ersten beiden wählen Zahlen blinken DATUM :12:03:10 OK drücken, um zu Stunde einstellen bestätigen REGELUNGEN OK drücken, um zu bestätigen Datum/stunde Minuten einstellen STUNDE :17:36:50 Wählen > DATUM :12:03:10 drücken C OK drücken, um zu bestätigen Denselben Vorgang zur Einstellung des Datums DATUM/STUNDE wiederholen... -
Seite 79: Kamera Schwenken
Polyx Memory Display 1.3.4 Kamera schwenken ANMERKUNG: Dieses Menü ist nur bei laufender Verbindung mit der Türstation zugänglich, wenn die betreffende Türstation über die Funktion Kameraausrichtung verfügt. Regelungen wählen Korrekten Aufnahmewinkel der Kamera Um das Menü einstellen abzurufen, die Taste OK drücken REGELUNGEN Schwenkung wählen OK drücken, um zu bestätigen SCHWENKUNG... -
Seite 80: Läutwerke Einrichten
1 Einführung und Grundfunktionen 1.3.5 Läutwerke einrichten Einem jeden Rufereignis kann eine der sechzehn Melodien zugeteilt werden. Melodie wählen Lautstärke einstel- Läutwerke wählen Bestätigen wählen und OK drü- cken, um die Wahl zu speichern MELODIE Um das Menü und die vorhergehende Seite abzurufen, die Taste wieder abzurufen OK drücken LÄUTWERKE RUF VON TÜRSTATION = Ruf von der Türstation (S=0... -
Seite 81: Personensuche
Polyx Memory Display 1.3.6 Personensuche Die Funktion Personensuche kann direkt durch Drücken der Taste (falls sie vom Installateur konfiguriert worden ist) aktiviert werden. Nachdem die Kommunikation hergestellt worden ist, wird die Stimme über die gesamte Anlage wiedergegeben. -
Seite 82: Anrufbeantworter
1 Einführung und Grundfunktionen Anrufbeantworter Mit dieser Funktion können die Audio- und Videonachrichten, die Besucher während Ihrer Abwesenheit hinterlassen, aufgezeichnet und anschließend abgespielt werden; zudem können Audionachrichten direkt von der Polyx Memory Display aus gespeichert werden (Funktion Memo). Wenn die Taste M gedrückt wird, leuchtet die rote Kontrolllampe auf und meldet dadurch, dass der Anrufbeantworter Wenn keine Nachrichten vor- in Betrieb ist. Zum Abschalten erneut dieselbe Taste drücken; wenn liegen, kann das Untermenü... -
Seite 83: Eine Nachricht „Memo" Aufzeichnen
Polyx Memory Display 1.4.2 Eine Nachricht „Memo“ aufzeichnen Mit dieser Funktion kann eine Audionachricht direkt über die Polyx Memory Display aufgezeichnet werden. Taste OK drücken. Die Funktion Das Video wird wählen angehalten (Pause) MEMO AUFNEHMEN Nun kann das OK drücken, gewählte Video mit um zu bestätigen dem Icon Löschen Ein BEEP meldet den Beginn gelöscht oder mit der Aufzeichnung dem Icon Play MEMO AUFNEHMEN... -
Seite 84: Gruß Aufzeichnen
1 Einführung und Grundfunktionen 1.4.3 Gruß aufzeichnen Zum Aufzeichnen eines Grußes: Nun können Sie die aufge- zeichnete Grußformel abhö- ren und prüfen Die Funktion wählen Die Funktion wählen WILLKOMMEN AUFNEHMEN WILLKOMMEN ABHÖREN OK drücken, um zu OK drücken, um zu bestätigen bestätigen Ein BEEP meldet den Beginn der Aufzeichnung WILLKOMMEN AUFNEHMEN WILLKOMMEN ABHÖREN Nun haben Sie 8 Sekunden Zeit, Ihren Gruß aufzuzeich- Die Nachricht wird abgespielt nen. -
Seite 85: Alle Nachrichten Löschen
Polyx Memory Display 1.4.4 Alle Nachrichten löschen 1.4.5 Einstellungen Um alle Nachrichten gleichzeitig zu löschen: Questa funzione permette di abilitare/disabilitare il messaggio di Benvenuto e scegliere la modalità di registrazione dei messaggi Die Funktion wählen Die Funktion wählen MELDUNGEN LÖSCHEN EINSTELLUNGEN OK drücken, um zu bestätigen Beenden wählen, Zum Aktivieren/ um wieder das Menü Deaktivieren der zu öffnen MELDUNGEN LÖSCHEN ? Grußformel... - Seite 86 1 Einführung und Grundfunktionen Daraufhin erscheint die fol- gende Bildseite: Beenden wählen, Um den MELDUNGEN LÖSCHEN ? um wieder das Menü Aufzeichnungsmodus zu öffnen > BEENDEN für die Nachrichten einzustellen, das BESTÄTIGEN oder entsprechende Icon anwählen Bestätigen wählen, MODUS 1 FOTO um alle Nachrichten Dabei bestehen zwei zu löschen Wahlmöglichkeiten. 1 foto: Die Meldung besteht Wenn der Speicher voll aus einem einzigen Foto des ist, überschreibt Poly x...
-
Seite 87: Lösung Eventueller Störungen
Polyx Memory Display Lösung eventueller Störungen Modus Push to Talk... -
Seite 88: Modus Push To Talk
2 Lösung eventueller Störungen Modus Push to Talk Empfang eines Rufs von der Türstation. Taste Verbindung drücken, um den Ruf zu beantworten. Die Verbindungsleuchte leuchtet auf. Während des Gesprächs kann die Funktion PUSH TO TALK aktiviert werden. Die Verbindungstaste mindestens 2 Sekunden lang drücken, um mit der Türstation zu sprechen. Die Leuchte leuchtet immer noch. - Seite 89 Polyx Memory Display Taste loslassen, um die Türstation hören zu können. Die Meldeleuchte leuchtet rot auf. Um die Verbindung abzubrechen, die Verbindungstaste kurz drücken. Die Meldeleuchte erlischt.
- Seite 90 2 Lösung eventueller Störungen STÖRUNG LÖSUNG Durch Drücken der Taste Aktivierung der Türstation/Taktierung ( - der Audio/Video-Kanal könnte belegt sein; warten bis er frei ist (von wird kein Bild angezeigt 1 bis 3 Minuten) und Taste wieder drücken. - der Audio/Video-Kanal belegt ist; warten bis er frei ist (von 1 bis 3 Durch Drücken der Taste OK, wird das Menü nicht angezeigt und an der Hausstation ertönt das Signal für belegt Minuten) und Taste wieder drücken.
- Seite 158 Note...
