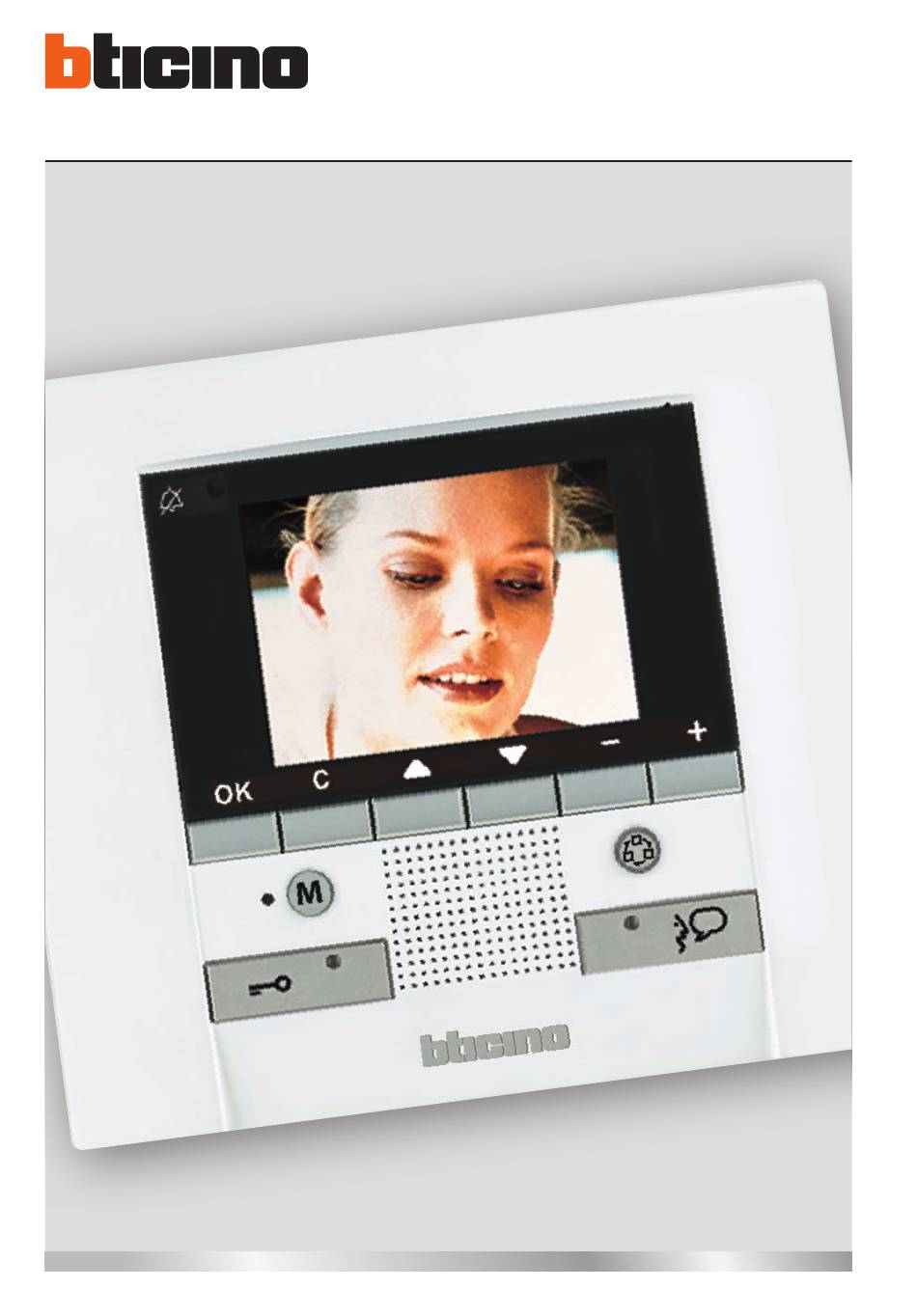

- Seite 1 344163 Polyx Memory Display Installationsanweisungen 09/10-01 PC...
-
Seite 3: Inhaltsverzeichnis
Polyx Memory Display Inhaltsverzeichnis 1 EINLEITUNG HINWEISE UND EMPFEHLUNGEN INHALT DER PACKUNG 2 BESCHREIBUNG HAUPTFUNKTIONEN ANSICHT VON VORNE FUNKTIONSTASTEN DER VIDEO-GEGENSPRECHANLAGE NAVIGATIONSTASTEN TASTE FÜR ANRUFBEANTWORTER - FUNKTIONEN ANSICHT VON HINTEN 3 INSTALLATION WANDINSTALLATION MIT MITGELIEFERTER METALLHALTERUNG 4 SCHNELLE KONFIGURATION 5 FORTGESCHRITTENE KONFIGURATION FLEXIBLE GESTALTUNG TEXTE NACH EIGENEM WUNSCH EINFÜGEN... -
Seite 4: Einleitung
Änderung seitens unbefugtem Personals. Daher muss die Polyx Memory Display: - nur in inneren Räumen installiert werden; - nicht Wassertropfen oder –spritzer ausgesetzt werden; - nur mit digitalen 2-Draht-Videogegensprechanlagen von BTicino verwendet werden. INHALT DER PACKUNG Die Packung enthält: • Polyx Memory Display •... -
Seite 5: Beschreibung
Polyx Memory Display 2 BESCHREIBUNG HAUPTFUNKTIONEN Das Polyx Memory Display von BTicino stellt eine Weiterentwicklung des Videohaustelefons dar, das zur Verwaltung der Hausanlage integriert werden kann. Abgesehen von den Funktionen der digitalen 2-Draht-Videogegensprechanlage, die in dem System My Home Multimedia integriert sind, bietet das Polyx Memory Display folgende Anwendungsmöglichkeiten: von der Sicherheit,... -
Seite 6: Ansicht Von Vorne

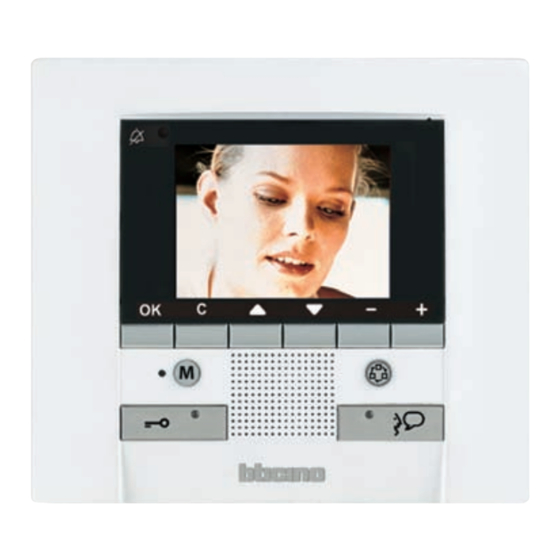

2 BESCHREIBUNG ANSICHT VON VORNE 1 - Mikrofon. 2 - LCD-Farbdisplay; zeigt die Menüs an, die für den Gebrauch und die Programmierung benötigt werden und zeigt die Bilder an, die von der Türstation oder von anderen Kameras aufgenommen werden. 3 - Navigationstastatur; ermöglicht die Navigation im Menü und das Bestätigen (Taste OK) oder Lö- schen (Taste C) der Programmierungsvorgänge. -
Seite 7: Funktionstasten Der Video-Gegensprechanlage
Polyx Memory Display FUNKTIONSTASTEN DER VIDEO-GEGENSPRECHANLAGE aktivierung einer türstation/taktierung Aktiviert das Einschalten der zugeteilten Türstation und, wenn vorhanden, er- möglicht die Taktierung der andere Türstationen/Kameras. Schlosstaste Wenn verbunden öffnet sie das Schloss der verbundenen Türstation; im Ruhe- stand öffnet sie das Schloss der zugeteilten Türstation. -
Seite 8: Ansicht Von Hinten
ANSICHT VON HINTEN 1 - Verbinder Mini-BUS zum Anschluss an den PC 2 - Sitz der Konfiguratoren 3 - Verbinder zur zusätzlichen Speisung 4 - Mikroschalter ON/OFF für den Streckenabschluss 5 - Anschluss an den BUS des digitalen 2-Draht-System BTicino... -
Seite 9: Installation
Nachdem alle Anschlüsse vorgenommen worden sind, die Polyx Memory Display an die Halterung befestigen und darauf achten, dass dabei die Leiter nicht beschädigt werden. Um die Polyx Memory Display aus der Halterung zu nehmen, die Sperrfeder A mit einem Schrau- benzieher nach unten drücken und die Polyx Memory Display nach oben herausziehen. -
Seite 10: Schnelle Konfiguration
SCHneLLe KonFIgUratIon ÜBer Den KonFIgUrator M Bemerkung: Wenn in der Wohnung eine 2-Draht-Schnittstelle 346850 vorhanden ist, empfehlen wir die Polyx Memory Display mit Hilfe der Fortgeschrittenen Konfiguration zu konfigurieren. Die schnelle Konfiguration ist für Standard-Videogegensprechanlagen geeignet, bei denen keine besondere Funktionen nötig sind und eine kurze Installationszeit gewünscht wird. - Seite 11 Funktionen und aus dem eintrag eInSteLLUngen durch den die Seite mit den einstellungen und Konfigurationen der Vorrichtung abgerufen werden kann. Wenn die Polyx Memory Display mit n=1 konfiguriert ist, wird n=2 angeru- fen. Bei der Konfiguration mit n=2 wird InterKoMMUnIZIerenD 1 n=1 angerufen.
-
Seite 12: Sprache Wählen
Nachdem die Polyx Memory Display konfiguriert und gespeist worden ist, blinkt die rote Leuchte „LED Verbindung“, was bedeutet dass die Konfiguration zu Ende geführt werden muss. Eine beliebige Taste am Display der Polyx Memory Display drücken; es wird das Menü zur Wahl der Sprache angezeigt. Die gewünschte Sprache unter den ange- SPraCHe WÄHLen... -
Seite 13: Fortgeschrittene Konfiguration
Polyx Memory Display 5 FORTGESCHRITTENE KONFIGURATION Die Konfiguration über einen PC, die mit Hilfe der in der mitgelieferten CD enthaltenen Software TiPolyxMemoryDisplay möglich ist, gestattet es die Hauptseite des Menüs frei zu konfigurieren, ohne an eine Reihe von voreingegebenen Funktionen gebunden zu sein. Jede Funktion kann nach Typ, Parameter und Text beliebig eingestellt werden. -
Seite 14: Texte Nach Eigenem Wunsch Einfügen
5 FORTGESCHRITTENE KONFIGURATION TEXTE NACH EIGENEM WUNSCH EINFÜGEN Texte der Einträge des Menüs der Polyx Memory Display nach dem persönlichen Bedarf einfügen (z.B. SZENARIO IV = SZEN. Nacht, KOMMUNIKATION = Intercom im Haus). Bei nachfolgenden Systemen kann man zudem: aLarM •... -
Seite 15: Andere Funktionen
Polyx Memory Display ANDERE FUNKTIONEN SZenarIen und KoMMUnIKatIon In der Hauptseite kann man mehr als ein Hinweis auf die Einträge Szenarien und Kommunikation einfügen. Auf diese Weise können bis zu 30 Funktionen Szenarien oder Kommunikation eingefügt werden: KoMMUnIKatIon InterKoMMUnIZIerenD 1... -
Seite 16: Anschluss An Den Pc
ANSCHLUSS AN DEN PC Um die Konfiguration mit der Software TiPolyxMemoryDisplay zu transferieren oder die Firmware zu aktualisieren, das Polyx Memory Display mit einem Mini-USB-Kabel an den PC anschließen. USB - Mini-USB Damit die Verbindung stattfinden kann, muss die Polyx Memory Display gespeist und nicht... -
Seite 17: Einstellungen
Polyx Memory Display 6 EINSTELLUNGEN Nachdem das Polyx Memory Display angeschlossen worden ist, kann die Konfiguration über das Menü EINSTELLUNGEN abgerufen und geändert werden. eInSteLLUngen KonFIgUratIon EINSTELLUNGEN REGELUNGEN SERVICE Für weitere Informationen zu den Menüs, verweisen wir auf die Gebrauchsanweisungen... -
Seite 18: Zugriff Auf Das Konfigurationsmenü
6 EINSTELLUNGEN ZUgrIFF aUF DaS KonFIgUratIonSMenÜ eInSteLLUngen wählen OK drücken, um zu bestätigen eInSteLLUngen KONFIGURATIONSMENÜ KonFIgUratIon wählen OK drücken, um zu bestätigen KonFIgUratIon Es wird eine Warnmeldung (ACHTUNG) angezeigt ! aCHtUng ! BereICH reSerVIert FÜr BeenDen wählen DIe KonFIgUratIon DeS VorrICHtUng! OK drücken, um zu beenden >... -
Seite 19: Optionen
<no> Einrichten <neIn>/<Ja> DeFaULt SLaVe – Wenn die Polyx Memory Display auf <Ja> eingestellt ist, können mehrere Polyx Memory Displays mit derselben Adresse N (max. 3: 1 MAS- TER - 2 SLAVE) installiert werden. Es empfiehlt sich, den Anrufbeantworter im MASTER-Haustelefon zu akti- vieren;... -
Seite 20: Konfiguration Einer Hausstation
6 EINSTELLUNGEN 6.1.2 KonFIgUratIon eIner HaUSStatIon Wählt man KONFIGURATION HAUSSTATION kann man die Adresse (N) der Polyx Memory Display und/oder der zugeteilten Türstation (P) konfigurieren. oPtIonen KonFIg. HaUSSt. wählen MoDUS-ParaMeter > KonFIg. HaUSSt. reSet oK drücken, um zu bestätigen aDreSSe (N) und/oder (P) wählen KonFIg. -
Seite 21: Reset
Polyx Memory Display 6.1.3 reSet Wählt man RESET werden alle Daten gelöscht und die Polyx Memory Display wieder auf die werk- seitig eingestellten Parameter zurückgeführt. oPtIonen reSet wählen MoDUS-ParaMeter KonFIg. HaUSSt. > reSet OK drücken, um zu bestätigen Am Display wird folgende Meldung angezeigt LÖSCHen... -
Seite 22: Lösung Eventueller Störungen
7 LÖSUNG EVENTUELLER STÖRUNGEN MODUS PUSH TO TALK Empfang eines Rufs von der Türstation. Taste Verbindung drücken, um den Ruf zu beantworten. Die Leuchte für die Verbindung leuchtet. Während des Gesprächs kann die Funktion PUSH TO TALK aktiviert werden. Die Verbindungstaste mindestens 2 Sekun- den lang drücken, um mit der Türstation zu sprechen. - Seite 23 Polyx Memory Display StÖrUng LÖSUng - kontrollieren, ob die Haus- und die Türstation rich- tig angeschlossen und konfiguriert sind (sie müs- Durch Drücken der taste aktivierung der türstati- sen dieselbe Adresse P haben); on/taktierung ( ) wird kein Bild angezeigt - der Audio/Video-Kanal könnte belegt sein;...
-
Seite 24: Anhang
LCD Bildschirm erscheinen. Dabei handelt es sich, um einen ganz ge- wöhnlichen Herstellungsprozess und nicht um eine Störung und/oder um einen Mangel. KUnDenSerVICe BTicino haftet nur dann für den einwandfreien Betrieb des Geräts, wenn die Installation sachgerecht und entsprechend den Anweisungen im Installationshandbuch erfolgt. www.bticino.com... - Seite 26 BTicino SpA Via Messina, 38 20154 Milano - Italy www.bticino.com BTicino SpA behält sich das Recht vor jederzeit den Inhalt der vorliegenden Veröffentlichung zu ändern und die vorgenommenen Änderung in beliebiger Form und Weise mitzuteilen.
