Verwandte Anleitungen für TRENDnet TV-IP320PI
Inhaltszusammenfassung für TRENDnet TV-IP320PI

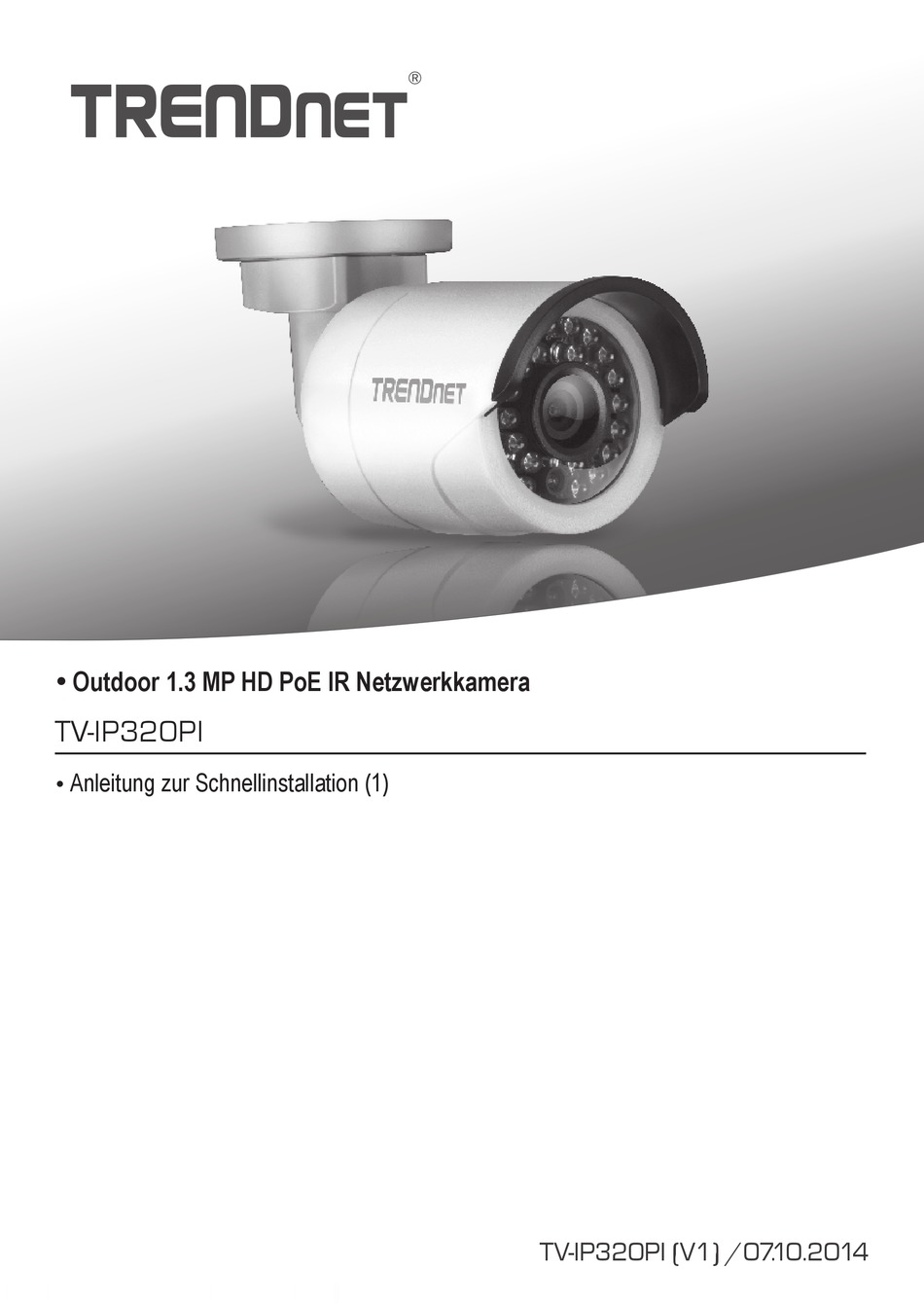

- Seite 1 Ÿ Outdoor 1.3 MP HD PoE IR Netzwerkkamera TV-IP320PI Anleitung zur Schnellinstallation (1) Ÿ TV-IP320PI (V1) /07. 1 0.2014...
-
Seite 2: Bevor Sie Anfangen
Ÿ Kabelgebundenes Netzwerk Ÿ Netzwerkkabel Anmerkung: Ÿ Der TV-IP320PI funktioniert mit Power over Ethernet (PoE) Geräten, die dem IEEE 802.3af Standard entsprechen. Ÿ Der TV-IP320PI hat einen 5.5 mm Hohlstecker zum Anschluss eines optionalen 12 V DC 1A Netzadapters (Modell 12VDC1A, separat erhältlich). -
Seite 3: Installation Der Hardware Und Konfiguration
Anmerkung: Bitte laden Sie die neueste Version der Software für den Einrichtungsassistenten unter http://www.trendnet.com/support herunter und wählen Sie die TV-IP320PI aus der Aufklappliste für Produkt-Downloads aus. 1. Installieren oder montieren Sie die IP-Kamera erst, nachdem Sie die unten stehenden Installationsschritte durchgeführt haben. Platzieren Sie die IP- Kamera vorübergehend neben Ihrem Computer. - Seite 4 7. Verbinden Sie die Kamera am Netzwerk-Port über ein Netzwerkkabel mit Ihrem PoE Switch. Die IR-LEDs leuchten schwach rot auf. Warten Sie 60 Sekunden, während die Kamera hochfährt. Klicken Sie auf Weiter. 8. Wählen Sie Ihre Kamera aus. Klicken Sie auf Weiter und folgen Sie den Anweisungen.
- Seite 5 10. Die urprungliche Konfiguration ist abgeschlossen! Ihre Kamera ist jetzt mit Ihrem Netzwerk verbunden. Klicken Sie auf den Hyperlink, um den Zugriff auf die Administratorseite zu bestätigen. Dadurch wird ein Webbrowser geöffnet. Minimieren Sie den Webbrowser, um mit der Installation fortzufahren, und klicken Sie dann auf Weiter.
- Seite 6 Handbuch Ihres Routers und in den Produktanleitungen der Kamera. 13. Installieren Sie die Kamera am gewünschten Ort. Wenden Sie bitte ein der folgenden Methoden an, um die IP-Kamera über PoE mit Ihrem Netzwerk zu verbinden: Verwendung des TV-IP320PI mit einem PoE Switch (TPE-S44) TPE-S44 TV-IP320PI Non PoE...
- Seite 7 Non-PoE Router Ÿ Verbinden Sie den Netzadapter mit dem TPE-105I und dann mit einer. Ÿ Verlegen Sie ein Netzwerkkabel vom TV-IP320PI zum P+ DATA OUT (PoE) Port. Ÿ Verlegen Sie ein Netzwerkkabel von einem Switch oder Router (z.B. TEW-818DRU) zum DATA IN (nicht-PoE) Port des TPE-105I.
- Seite 8 Anbringen der Kamera Anmerkung: Tipps zur Festlegung des geeigneten Kamerablickwinkels entnehmen Sie bitte dem Benutzerhandbuch. 1. Lockern Sie die justierbare Mutter und positionieren Sie die Kamera manuell wie gewünscht. 2. Legen Sie die mitgelieferte Schablone auf die Wand oder Decke auf. Ceiling Mounting Hole Hole...
- Seite 9 7. Stecken Sie die mitgelieferten Dübel in die Löcher. 8. Richten Sie die Halterung an den Dübeln aus und befestigen Sie dann die Kamera mit den mitgelieferten Schrauben an der Montageoberfläche. 9. Verbinden Sie die Kamera mit einem PoE Switch oder Injektor in Ihrem Netzwerk.
- Seite 12 Garantía Limitada TRENDnet garantiza sus productos contra defectos en los materiales y mano de obra, bajo uso y servicio normales, durante el siguiente periodo de tiempo a partir de la fecha de compra. Garantía: 3 años (Cuando proceda: 1 año de garantía para componentes de adaptadores de corriente, fuente de alimentación y ventiladores de refrigeración.)
- Seite 13 TV-IP320PI Гарантія компанії Гарантія компанії TRENDnet поширюється на дефекти, що виникли з вини виробника, при дотриманні умов експлуатації та обслуговування протягом встановленого періоду з моменту придбання. (Продукт: Обмежена гарантія: 3 роки обмеженої гарантії (Поширюється: Протягом 1 року на силові адаптери, джерела живлення і...
