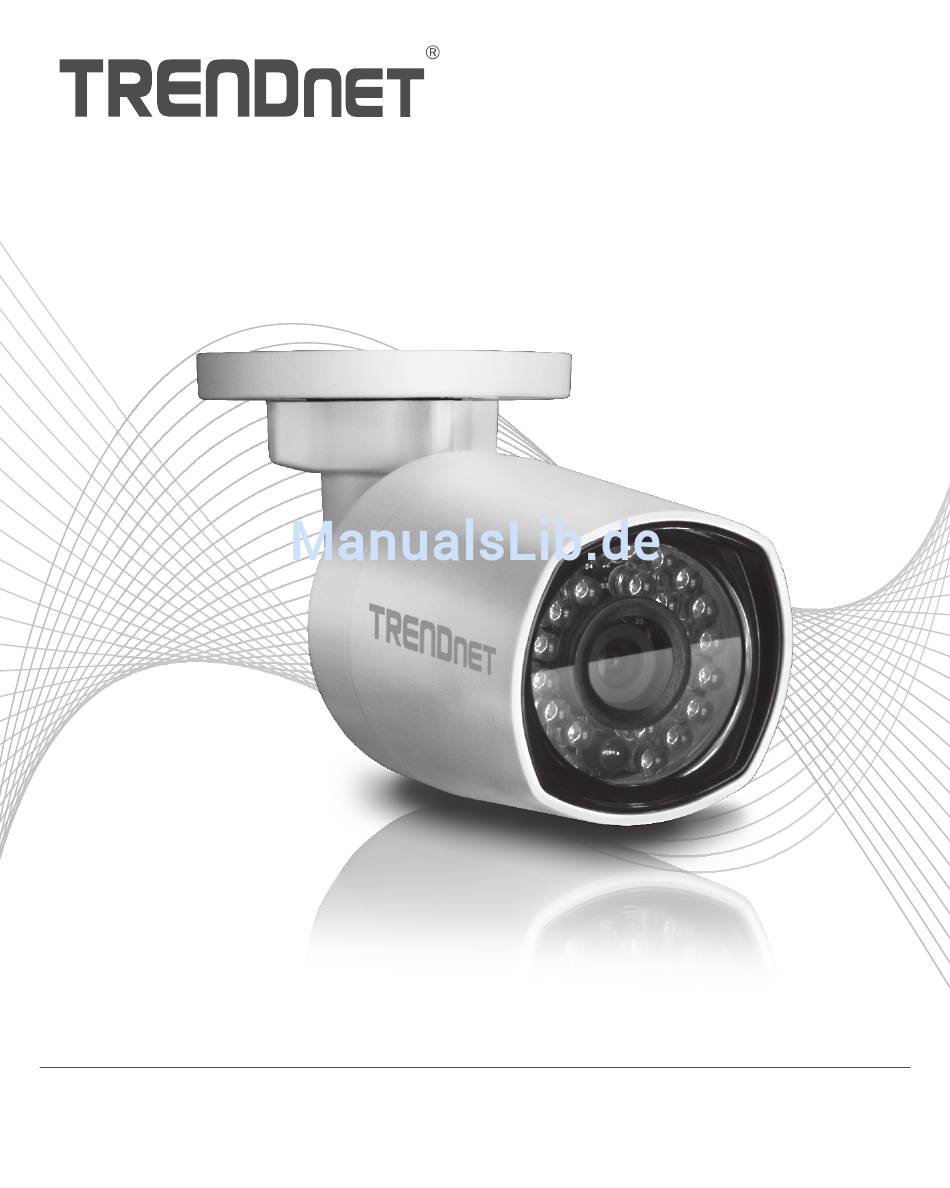

- Seite 1 Anleitung zur Schnellinstallation TV-IP314PI...
- Seite 2 Table of Content Deutsch 1. Bevor Sie Anfangen 2. Installation der Hardware und Konfiguration...
-
Seite 3: Bevor Sie Anfangen
Ÿ Hinweis: Der TV-IP314PI unterstützt nur PoE-Geräte (Stromversorgung über Ethernet), die dem Ÿ Standard IEEE 802.3af entsprechen. Der TV-IP314PI hat einen Hohlstecker mit 5,5 mm Durchmesser für einen optionalen 12 V Ÿ DC 1A Netzadapter Optionaler Stromadapter (separat erhältlich). Ÿ... -
Seite 4: Installation Der Hardware Und Konfiguration
2. Installation der Hardware und Konfiguration 1. Installieren bzw. montieren Sie die IP-Kamera erst, nachdem Sie die folgenden Installationsschritte ausgeführt haben. Legen Sie die Kamera zunächst einfach neben Ihren Computer. 2. Legen Sie die Dienstprogramm-CD in das CD-ROM-Laufwerk Ihres Computers ein. 3. - Seite 5 6. Verbinden Sie die Kamera und Ihren PoE-Switch über die Energiequelle mit einem Netzwerkkabel. Die IR-LEDs werden eingeschaltet und leuchten schwach rot. Warten Sie 60 Sekunden, bis die Kamera hochgefahren ist. Klicken Sie dann auf Next (Weiter). Next 7. Wählen Sie Ihre Kamera aus. Klicken Sie auf Next (Weiter) und folgen Sie den Anweisungen. Next...
- Seite 6 8. Wählen Sie die Option DHCP aus, um eine IP je DHCP-Server festzulegen oder wählen Sie “Feste IP” aus, um die Adresse manuell einzugeben. Klicken Sie auf Next (Weiter). Next 9. Wenn Sie “Feste IP” auswählen, geben Sie bitte IP-Adresse, Subnetzmaske, Standard-Gateway und DNS Server ein.
- Seite 7 11. Die ursprüngliche Konfiguration ist abgeschlossen! Ihre Kamera ist jetzt mit Ihrem Netzwerk verbunden. Klicken Sie auf den Hyperlink, um den Zugriff auf die Administratorseite zu bestätigen. Dadurch wird ein Webbrowser geöffnet. Minimieren Sie den Webbrowser, um mit der Installation fortzufahren, und klicken Sie dann auf Next (Weiter). Next 12.
- Seite 8 13. Installieren Sie die TRENDnetVIEW Pro Software, wenn Sie mehrere Kameras verwalten und fortgeschrittene Funktionen nutzen möchten. Klicken Sie dazu im Autorun-Fenster auf Install TRENDnetVIEW Pro Software (TRENDnetVIEW Pro Software installieren). Weitere Informationen finden Sie in der Bedienungsanleitung für TRENDnetVIEW Pro auf der CD. Hinweis: Weitere Informationen zu den fortgeschrittenen Verwaltungsfunktionen finden Sie in der Ÿ...
- Seite 9 14. Installieren Sie die Kamera am gewünschten Ort. Um die Kamera über PoE mit Ihrem Netzwerk zu verbinden, folgen Sie bitte einem der nachfolgenden Beispiele: Nutzung des TV-IP314PI mit einem PoE-Switch (TPE-S50) TV-IP-314PI Internet TPE-S50 Non-PoE Verbinden Sie den PoE-Switch (z.B. TPE-S50) über das mitgelieferte Netzwerkkabel mit Ÿ...
- Seite 10 Nutzung des TV-IP314PI mit einem Injector (TPE-113GI) TV-IP-314PI TPE-113GI PWR+DATA DATA Internet Non-PoE Stecken Sie das Netzteil in den TPE-113GI und danach in eine Steckdose. Ÿ Verbinden Sie den PWR+DATA OUT-Port des TPE-113GI über ein Netzwerkkabel mit der Ÿ TV-IP314PI.
- Seite 11 Anbringen der Kamera Hinweis: Bevor Sie die Kamera anbringen, muss das Objektiv manuell positioniert und scharf gestellt Ÿ werden. Im Benutzerhandbuch finden Sie Tipps für die Einstellung des richtigen Kamerabildwinkels. Ÿ 1. Lockern Sie die justierbare Mutter und positionieren Sie die Kamera manuell auf die gewünschte Position.
- Seite 12 Informations générales GPL/LGPL Ce produit TRENDnet comprend un logiciel libre gratuit par des programmeurs tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU).
- Seite 14 каждого продукта на сайте компании TRENDnet. Garantia Limitada A TRENDnet garante seus produtos contra defeitos de material e mão de obra sob condições normais de uso e serviço. Os períodos de garantia específicos estão listados em cada uma das páginas dos respectivos produtos no site da TRENDnet.
- Seite 15 Product Warranty Registration If you have any questions regarding the product Please take a moment to register your installation, please contact our Technical Support. product online. Go to TRENDnet’s website at: Toll free US/Canada: 1-866-845-3673 www.trendnet.com/register Regional phone numbers available at www.trendnet.com/support...
