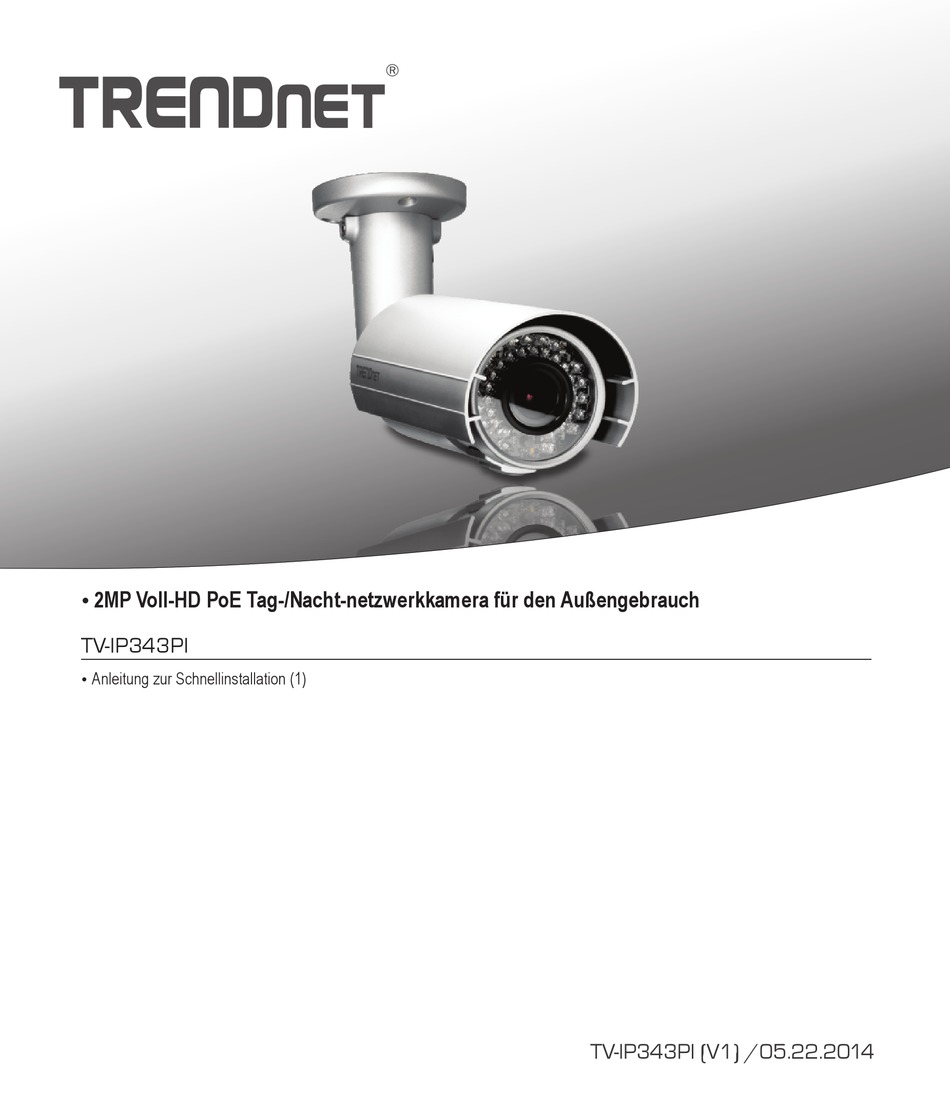

- Seite 1 2MP Voll-HD PoE Tag-/Nacht-netzwerkkamera für den Außengebrauch Ÿ TV-IP343PI Anleitung zur Schnellinstallation (1) Ÿ TV-IP343PI (V1) /05.22.2014...
-
Seite 2: Bevor Sie Anfangen
Einen Computer mit einem Ethernet-Anschluss und Web-Browser Ÿ CD-ROM Drive Ÿ Verdrahtetes Netzwerk Ÿ Netzwerkkabel Ÿ Hinweis: Der TV-IP343PI unterstützt nur PoE-Geräte (Stromversorgung über Ethernet), die dem Standard IEEE 802.3af entsprechen. Kostenlose Management-Software: Anforderungen der TRENDnetVIEW Pro 1-8 Kameras 9-32 Kameras Unterstützte Betriebssysteme Prozessor... -
Seite 3: Installation Der Hardware Und Konfiguration
2. Installation der Hardware und Konfiguration Hinweis: Um die neueste Version der Autorun-Installations-Software herunterzuladen, gehen Sie bitte zu http://www.trendnet.com/support. 1. Installieren bzw. montieren Sie die IP-Kamera erst, nachdem Sie die folgenden Installationsschritte ausgeführt haben. Legen Sie die Kamera zunächst einfach neben Ihren Computer. - Seite 4 6. Einstecken und schließen Sie das Netzteil an die Kamera Die IR-LEDs werden eingeschaltet und leuchten schwach rot. Warten Sie 60 Sekunden, bis die Kamera hochgefahren ist. Klicken Sie dann auf Weiter. 7. Verbinden Sie die Kamera und Ihren PoE-Switch über die Netzwerkbuchse mit einem Netzwerkkabel.
- Seite 5 9. Wählen Sie Kennwort ändern aus. Geben Sie ein neues Kennwort ein, bestätigen Sie das neue Kennwort und klicken Sie dann auf Weiter. 10. Die urprungliche Konfiguration ist abgeschlossen! Ihre Kamera ist jetzt mit Ihrem Netzwerk verbunden. Klicken Sie auf den Hyperlink, um den Zugriff auf die Administratorseite zu bestätigen.
- Seite 6 Tos für Anweisungen. 13. Installieren Sie die Kamera am vorgesehenen Standort. Verbinden Sie die IP-Kamera über die PoE-Funktion anhand einer der folgenden Methoden mit Ihrem Netzwerk: Nutzung des TV-IP343PI mit einem PoE-Switch (TPE-S44) TPE-S44 Internet Verbinden Sie den PoE-Switch (z.B. TPE-S44) über das mitgelieferte Netzwerkkabel mit de Ÿ...
- Seite 7 Nutzung des TV-IP343PI mit einem Injector (TPE-103I) TV-IP343PI TPE-103I Internet Non-PoE Stecken Sie das Netzteil in den TPE-103I und danach in eine Steckdose. Ÿ Verbinden Sie den PWR+DATA OUT-Port des TPE-103I über ein Netzwerkkabel mit der Ÿ TV-IP343PI. Verbinden Sie den DATA IN-Port des TPE-103I über ein Netzwerkkabel mit einem Switch Ÿ...
- Seite 8 Anbringen der Kamera Anmerkung: Im Benutzerhandbuch finden Sie Tipps für die Einstellung des richtigen Kamerabildwinkels. 1. Lösen Sie die einstellbare Mutter und manuell positionieren, die Kamera wie gewünscht. 2. Legen Sie die beigefügte Schablone auf die Anbringungsfläche. Ceiling Mounting Hole Hole Hole 3.
- Seite 9 6. Richten Sie den Befestigungswinkel an den Dübeln aus und befestigen Sie die Kamera mit den beigefügten Holzschrauben an der Anbringungsfläche. 7. Manuelles Position, Zoom und Fokus der Kamera, wie gewünscht. Mit der kostenlosen App, bestätigen Sie die Zoom-und Fokus Spiele Installationsanforderungen. Focus Zoom...
- Seite 10 Informations générales GPL/LGPL Ce produit TRENDnet comprend un logiciel libre écrit par des programmeurs tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU).
- Seite 11 Información general sobre la GPL/LGPL Este producto de TRENDnet incluye un programa gratuito desarrollado por terceros. Estos códigos están sujetos a la Licencia pública general de GNU (“GPL”) o la Licencia pública general limitada de GNU (“LGPL”). Estos códigos son distribuidos SIN GARANTÍA y están sujetos a las leyes de propiedad intelectual de sus desarrolladores.
- Seite 12 Garantia Limitada TRENDnet garante seus produtos contra defeitos em material e mão de obra, sob condições normais de uso e serviço, pelo seguinte tempo a partir da data da compra. Garantia: Garantia limitada de 3 anos. (Quando aplicável: 1 ano de garantia para adaptador de tensão, fonte e componentes de ventoinhas).
- Seite 13 TV-IP343PI Гарантія компанії Гарантія компанії TRENDnet поширюється на дефекти, що виникли з вини виробника, при дотриманні умов експлуатації та обслуговування протягом встановленого періоду з моменту придбання. (Продукт: Обмежена гарантія: 3 роки обмеженої гарантії (Поширюється: Протягом 1 року на силові адаптери, джерела живлення і компоненти вентилятора охолодження) Повну...
