GF Signet 9950 Anleitungsblatt Seite 2

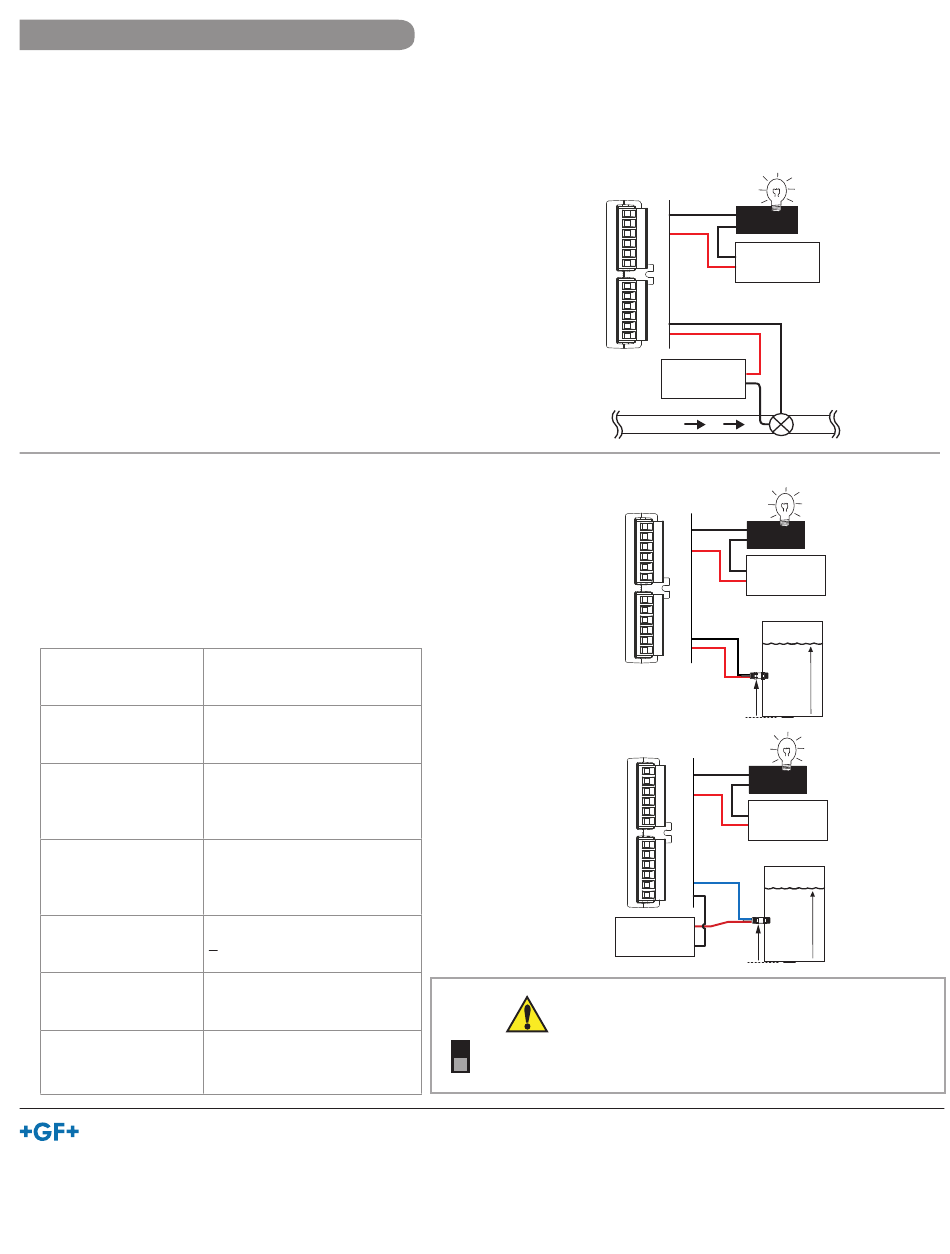

Relaismodulverdrahtung
• Die Anschlüsse akzeptieren Drahtstärken von 12 bis 24 AWG.
• Um ein Ausfransen zu verhindern, die Drahtenden 10 bis 12 mm abisolieren und Quetschhülsen verwenden.
• Das Drahtende bzw. die Quetschhülse vollständig in den Anschluss einführen und mit der Schraube sichern.
• Die Wechselstromleiter, die ggf. an den internen Relais angeschlossen sind, dürfen niemals mit der
Niederspannungsverdrahtung in Berührung kommen.
3-9950.393-1 und 3-9950.393-2
Relais 1: Der Alarm ist während des Normalbetriebs
AUSGESCHALTET und wird EINGESCHALTET,
wenn das Relais gemäß den Relaiseinstellungen
des 9950 erregt wird.
Relais 4: Das Ventil ist während des Normalbetriebs
EINGESCHALTET und wird AUSGESCHALTET,
wenn das Relais gemäß den Relaiseinstellungen
des 9950 erregt wird.
NO = Arbeitskontakt (wird bei Erregung geschlossen)
NC = Ruhekontakt (wird bei Erregung geöffnet)
Mechanische Relaisleistung:
Halbleiterrelaisleistung:
3-9950.393-3
Der Alarm ist während des Normalbetriebs AUSGESCHALTET
und wird EINGESCHALTET, wenn das Relais gemäß den
Relaiseinstellungen des 9950 erregt wird.
Der binäre Eingang 4 ist EINGESCHALTET, wenn sich der
Flüssigkeitsstand im Tank über dem Niveauschalter befindet.
Der binäre Eingang 4 ist AUSGESCHALETET, wenn sich der
Flüssigkeitsstand im Tank unter dem Niveauschalter befindet.
Binäre Eingangsleistung
Maximale
Eingangsspannung
(ohne Schäden)
Minimale
Eingangsspannung
(ohne Schäden)
Maximale
Eingangsspannung für
Signal „Aus"
(niedrig oder „0")
Minimale
Eingangsspannung für
Signal „Ein"
(hoch oder „1")
Maximale
Stromaufnahme für
Signal „0" (niedrig)
Minimale
Stromaufnahme für
Signal „1" (hoch)
Typische
Stromaufnahme für
Signal „1" (hoch)
Georg Fischer Signet LLC, 3401 Aero Jet Avenue, El Monte, CA 91731-2882 USA • Tel. (626) 571-2770 • Fax (626) 573-2057
Für weltweiten Vertrieb und Service besuchen Sie unsere Website: www.gfsignet.com • Oder telefonisch (in den USA): (800) 854-4090
Aktuelle Daten finden Sie auf unserer Website unter www.gfsignet.com.
3-9950.091 Rev. A 08/16 Deutsch
5A bei 250 VAC, 5A bei 30 VDC
50 mA 30V AC/DC
(für 309950.393-2 Relais 1+2)
30 VDC
-5 VDC
(kein Betrieb unter 0 VDC)
1,5 VDC
3,0 VDC
<500 µADC
500 µA
6,0 mA bei 30 VDC, 4,8 mA
bei 24 VDC, 2,4 mA bei 12
VDC, 1,0 mA bei 5 VDC
© Georg Fischer Signet LLC 2016
3-9950.393-1
RELAY 1
RELAY 2
RELAY 3
RELAY 4
3-9950.393-3 Interne Stromversorgung
RELAY 1
RELAY 2
No Connection
BINARY INPUT 1
BINARY INPUT 2
BINARY INPUT 3
BINARY INPUT 4
3-9950.393-3 Externe
Stromversorgung
RELAY 1
RELAY 2
No Connection
BINARY INPUT 1
BINARY INPUT 2
BINARY INPUT 3
BINARY INPUT 4
Wenn an das 3-9950.393-3-Modul ein extern gespeister
Sensor angeschlossen wird, muss der Netzschalter auf
Netzschalter
EXT gestellt werden. Das Modul kann externe Sensoren
EXT
mit Strom versorgen, wenn der Netzschalter auf INT gestellt
ist. Bei Verwendung des Moduls als Stromquelle beträgt die
maximale Stromaufnahme 6 mA bei 30 VDC.
INT
NO 1
ALARM!
N/C 1
COM 1
NO 2
N/C 2
AC or DC
COM 2
power
NO 3
N/C 3
COM 3
NO 4
N/C 4
COM 4
AC or DC
power
Valve
Flow
9950.393 Internal Power
N/O 1
ALARM!
N/C 1
COM 1
N/O 2
N/C 2
AC or DC
power
COM 2
X
SW1
SW2
SW3
SW4
SW COM
Level
Level Switch
9950.393 External Power
N/O 1
ALARM!
N/C 1
COM 1
N/O 2
N/C 2
AC or DC
power
COM 2
X
SW1
SW2
SW3
SW4
SW COM
Level
+
Level Switch
DC power
-
