Funktionallität
Die einfache Menüstruktur leitet automatisch durch die relevanten Einstellungen. Der scrollende
Hilfetext macht es sehr einfach diese Geräte einzusetzen. Sie finden weitere Beschreibungen der
Funktionen und Programmierungsmöglichkeiten im Abschnitt "Konfiguration / Bedienung der
Funktionstasten".
Anwendungen
• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 9203.
• Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechenden Prozesswerte und
Technische Merkmale
• LCD Display mit 4 Zeilen:
• Zum Schutz der jeweiligen Konfiguration gegen unbefugte Änderungen kann der Zugang zum

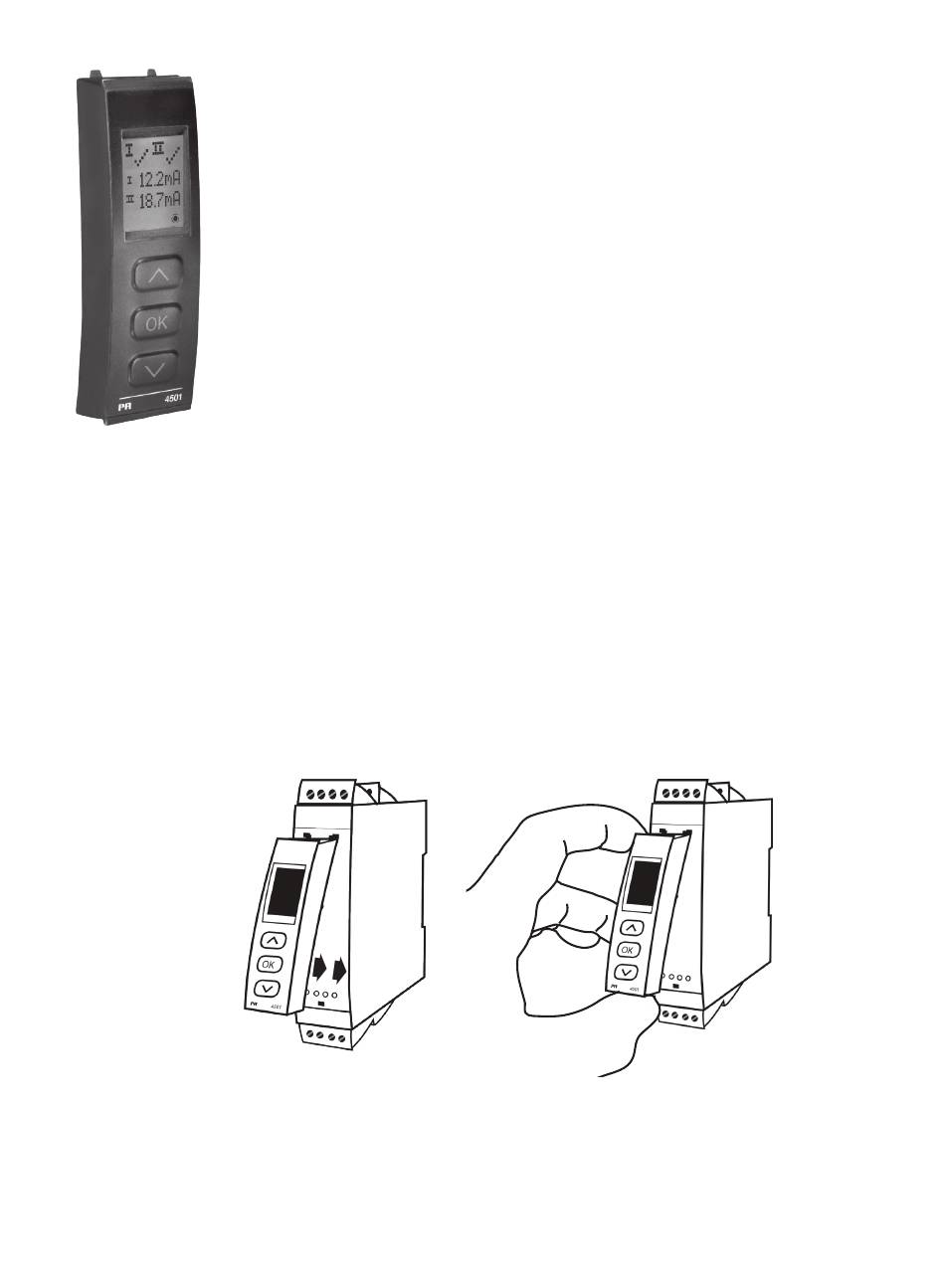

1: Einbringen der beiden Fixierstifte des PR 45xx in die Öffnungen an der oberen Frontplatte des Gerätes.
2: Das Display 45xx an der Unterkante einrasten lassen.
Entfernen des 45xx
3/4: Die Entriegelung des 45xx an der Unterseite betätigen und das 45xx vorsichtig abnehmen.

PR 45xx Display / Programmierfront

den jeweiligen Prozessstatus an.
Zeile 1 (5,57 mm hoch) zeigt den status jerder Kanal (OK oder Fehler) an.
Zeile 2 (3,33 mm hoch) zeigt den Ausgang für Kanal 1 (ON / OFF) an.
Zeile 3 (3,33 mm hoch) zeigt den Ausgang für Kanal 2 (ON / OFF) an.
Zeile 4 zeigt den Status der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt = SIL-
verriegelt, blinkender Punkt = nicht SIL-verriegelt. Zeile 4 zeigt auch an, ob der Ausgang aktiv ist.
Menü durch ein Passwort blockiert werden.

Anbringen / Entfernen des PR 45xx

1
2
9203 - Produktversion 9203-003
3
3
4
4
