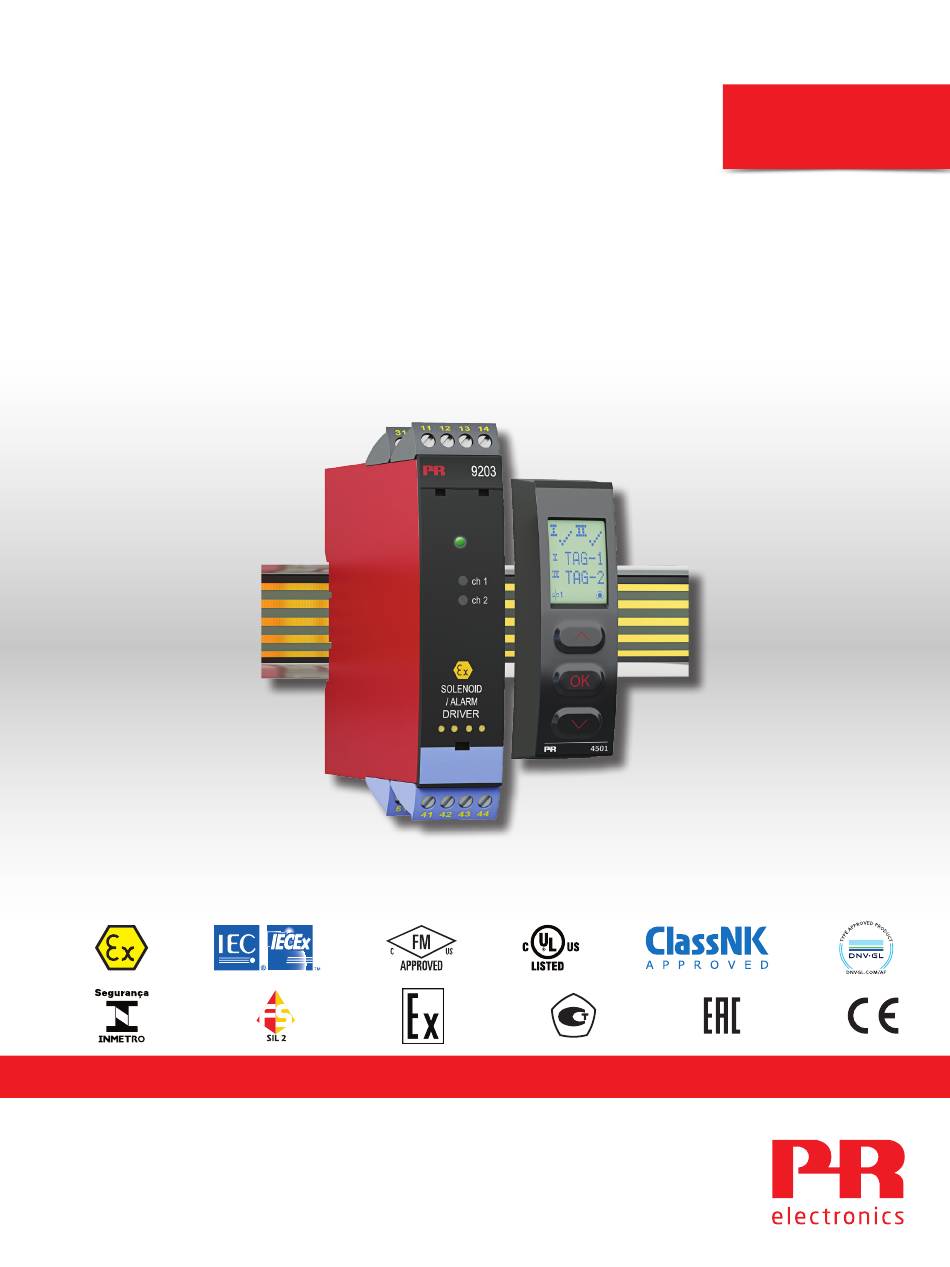

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 9203 Ventil- / Alarmtreiber TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 9203V10 9 - DE Produk t ver sion: 9203- 0 03...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine branchenunabhängige Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die notwendigen Informationen liefern. -
Seite 3: Inhaltsverzeichnis
Dokumentenverlauf ..................9203 - Produktversion 9203-003... -
Seite 4: Warnung
Verhältnisse durchgeführt werden: Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät. Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. Warnung Die Frontplatte des Gerätes darf nicht geöffnet werden, weil hierdurch die Kontakte zur Kontaktierung des Frontdisplays 45xx beschädigt werden können. -
Seite 5: Reinigung
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Der Einsatz von verdrillter Leitung ist nicht erlaubt außer die Enden sind mit Aderendhülsen versehen. -
Seite 6: Anwendung
Treiber zur Kontrolle von ON / OFF Magnetventilen, akustischen Alarmen und LED’s im sicheren Bereich und im Ex-Bereich. • Meldung von internen Fehlerzuständen mittels des Statusrelais und/oder der Sammelstörmeldung über die Power Rail. • Das 9203 wurde für SIL 2-Anwendungen entwickelt und zertifiziert entsprechend den Anforderungen der Richtlinie IEC 61508. Technische Merkmale •... -
Seite 7: Anwendungen - 9203Axxxx
Rail, Versorgung - Keine Verbindung Keine Verbindung Kanal 2 Versorgungsanschluss: Alarm Ventil Versorgung - Versorgung +19,2...31,2 VDC Gerätestatus N.C. Gerätestatus Versorgung über Power Rail Zone 2 & Cl. 1, Div. 2, gr. A-D oder sicheres Bereich 9203 - Produktversion 9203-003... -
Seite 8: Anwendungen - 9203Bxxxx
Versorgung +19,2...31,2 VDC Gerätestatus N.C. Gerätestatus Versorgung über Zone 0, 1, 2, Power Rail 20, 21, 22, M1 & Cl. I/II/III, div. 1 Zone 2 & Cl. 1, div. 2, Gr. A-D oder sicheres Bereich gr. A-G 9203 - Produktversion 9203-003... -
Seite 9: Pr 45Xx Display / Programmierfront
Funktionen und Programmierungsmöglichkeiten im Abschnitt ”Konfiguration / Bedienung der Funktionstasten”. Anwendungen • Kommunikationsschnittstelle zur Änderung der operativen Parameter im 9203. • Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechenden Prozesswerte und den jeweiligen Prozessstatus an. Technische Merkmale •... -
Seite 10: Bestellangaben
Sicherung ........1,25 mA T / 250 VAC 9203 - Produktversion 9203-003... -
Seite 11: Bescreibung
Die maximale Verlustleistung entspricht der maximalen Leistung, die durch das 9000-Gerät verbraucht wird. Wenn der 9203 gemeinsam mit 45xx verwendet wird, so sind 40 mW zu der max. Verlustleistung und 70 mW zum max. Leistungsbedarf für jedes 45xx Gerät hinzuzurechnen. - Seite 12 Min. 24 V Min. 24 V Min. 24 V VAusgang belastet Min. 12,5 V Min. 13,5 V Min. 14,5 V IAusgang max 35 mA 35 mA 35 mA [mA] Klemmen: X41 X44 X41 X43 X41 X42 9203 - Produktversion 9203-003...
- Seite 13 Min. 9 V Min. 12,5 V Min. 10 V Min. 13,5 V Min. 11 V IAusgang max 50 mA 60 mA 50 mA 60 mA 50 mA 60 mA [mA] Klemmen: X41 X44 X41 X43 X41 X42 9203 - Produktversion 9203-003...
-
Seite 14: Funktionale Sicherheit
EAC Ex ......... . RU C-DK.HA65.B.00355/19 Funktionale Sicherheit SIL 2 Zertifiziert & Fully Assessed nach IEC 61508 9203 - Produktversion 9203-003... -
Seite 15: Visualisierung Im 45Xx Bei Hardware / Software Fehler
Visualisierung im 45xx bei Hardware / Software Fehler Anzeige bei Hardware Fehler Fehlersuche Anzeige Grund Kommunikationstest 45xx / 9203 NO.CO Verbindungsfehler Konfigurationsfehler oder CRC Versatz, gespei- EEprom error - überprüfe Konfiguration FL.ER cherte Konfiguration wird geladen Hardware Fehler DE.ER Ungültige Konfiguration im Gerät Hardware Fehler FC.ER... -
Seite 16: Anschlüsse
Aktiver Eingang Schalter mit Pull-Down mit Pull-Down Aktiver Eingang Eingänge - 9203xxx2x: Schalter mit Pull-Up mit Pull-Up TTL-Eingang (6 V)* Schalter mit Pull-Down mit Pull-Up TTL-Eingang (6 V)* (6 V)* * 6 V im geö neten Zustand 9203 - Produktversion 9203-003... -
Seite 17: Ausgänge - 9203Xxxxx
+ 6 V *** Eingang + Digitaler Digitaler Ausgang Eingang R Ex1 Trig Low Kanal 2 Eingang, Erde Ausgang, Erde * NC = Keine Verbindung ** Nur 9203xxx-x 9203 und 9203xxx1x *** Nur 9203xxx-x und 9203xxx2x 9203 - Produktversion 9203-003... -
Seite 18: Signalfehler-Erkennung Ohne Frontdisplay
Gerät OK Blinkt Angesteuert Keine Versorgung Abgefallen Gerät defekt Abgefallen Kanal 1, Ausgang ON Blinkt Gelb Angesteuert Kanal 1, Ausgang OFF Blinkt Angesteuert Kanal 2, Ausgang ON Blinkt Gelb Angesteuert Kanal 2, Ausgang OFF Blinkt Angesteuert 9203 - Produktversion 9203-003... -
Seite 19: Konfiguration / Bedienung Der Funktionstasten
Dokumentation für das Flussdiagramm. Grundsätzliches Bei der Konfiguration des 9203 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt wird. -
Seite 20: Flussdiagramm
˜ OFF = Kanal 2 OFF Manual) für Details. Ausgangsstrom oder Tag-nr Zeile 4 Symbole: Zeile 4 zeigt wenn das Gerät SIL-verriegelt ist. Statischer Punkt = SIL-verriegelt Blinkender Punkt = nicht SIL-verriegelt = Ausgang ist aktiv. Nur bei Passwortschutz. *1.1 9203 - Produktversion 9203-003... -
Seite 21: Flussdiagram, Erweiterte Einstellungen (Adv.set)
IT, SE, UK LANG SETUP LANGUA Txt 6 Txt 17 0000 LOCK 9999 OPEN 0000 LOCK LOCK SETUP EN.SIL NEW.PAS CONFIG CONFIG Txt 6 Txt 14 Txt 1 Txt 13 Txt 13 *1.2 Wenn Passwort eingegeben. *1.2 9203 - Produktversion 9203-003... -
Seite 22: Scrollender Hilfstext Im Display Zeile 3
Konfiguration SIL Status (offen / verriegeln) Aktivierung der SIL Konfiguration verriegeln? [14] [15] Ermögliche Passwortschutz? [16] Eingabe Neuen Passworts [17] Wähle Sprache [20] Keine Kommunikation - überprüfe Verbindungen EEprom Fehler - überprüfe Konfiguration [21] [22] Hardware-Fehler 9203 - Produktversion 9203-003... -
Seite 43: Dokumentenverlauf
