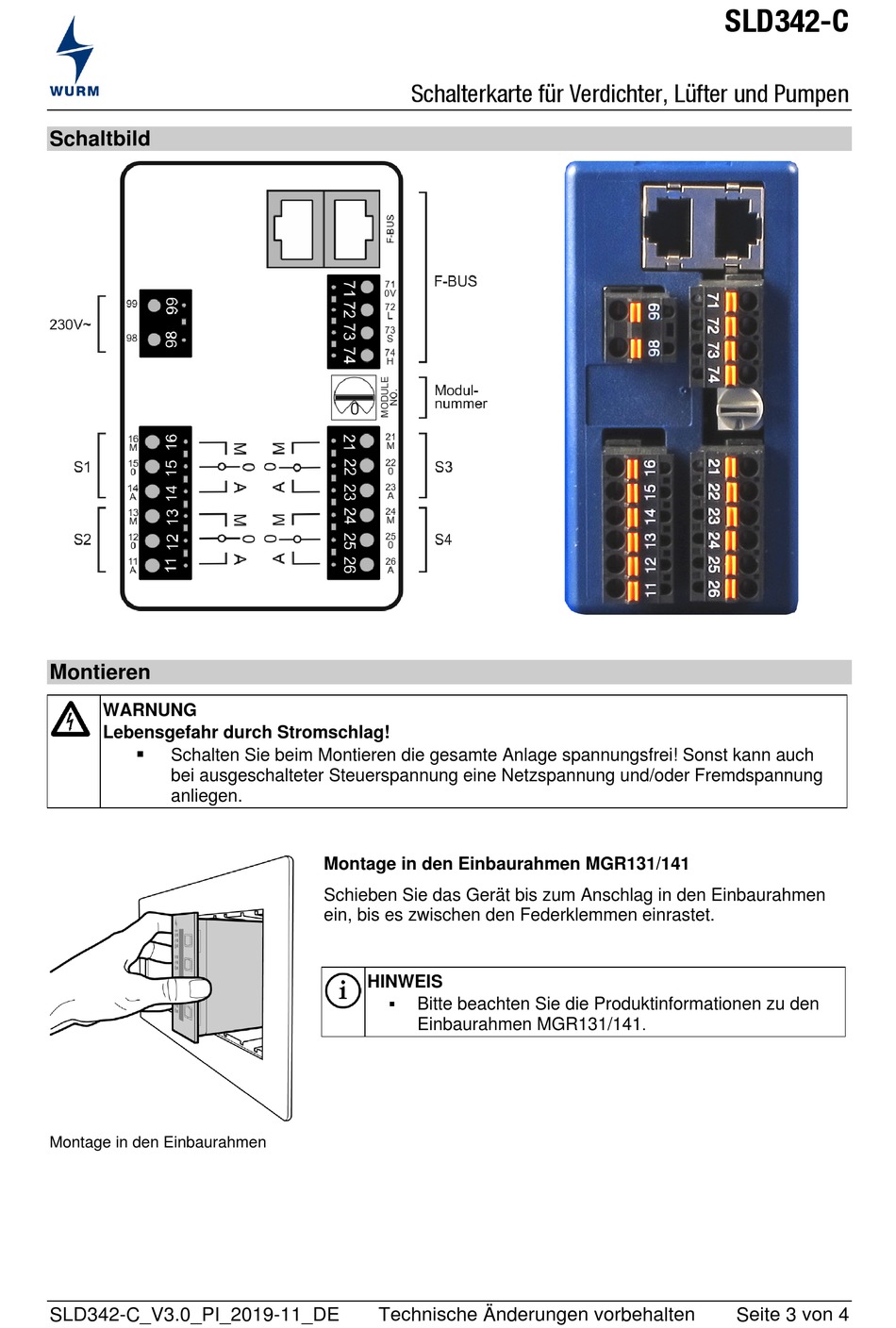

WURM SLD342-C Bedienungsanleitung Seite 3

Schaltbild
Montieren
WARNUNG
Lebensgefahr durch Stromschlag!

Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch
bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung
anliegen.
Montage in den Einbaurahmen
SLD342-C_V3.0_PI_2019-11_DE
Schalterkarte für Verdichter, Lüfter und Pumpen
Montage in den Einbaurahmen MGR131/141
Schieben Sie das Gerät bis zum Anschlag in den Einbaurahmen
ein, bis es zwischen den Federklemmen einrastet.
HINWEIS

Bitte beachten Sie die Produktinformationen zu den
Einbaurahmen MGR131/141
Technische Änderungen vorbehalten
SLD342-C
.
Seite 3 von 4
