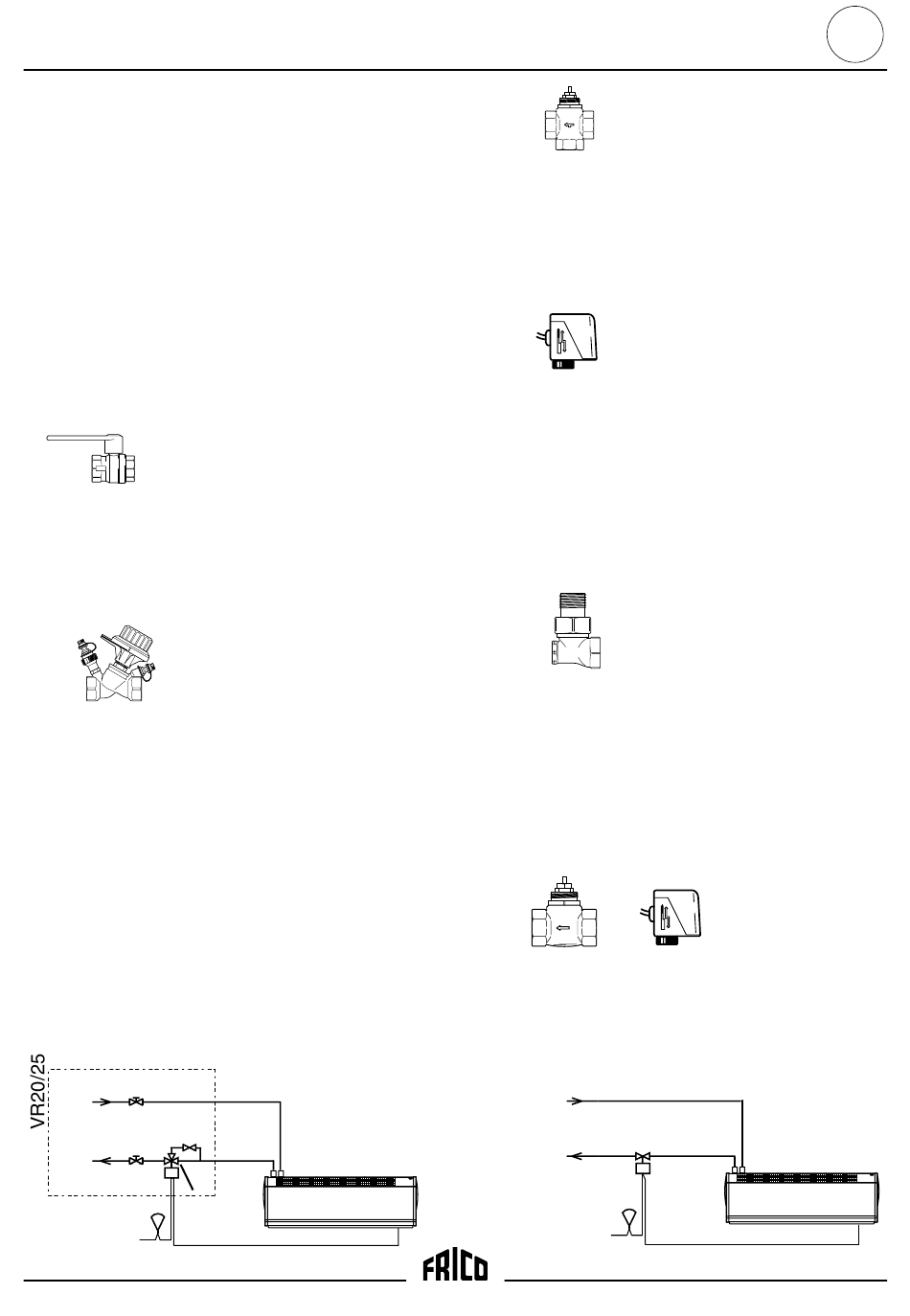

Regulacja przepływu czynnika grzewczego.
VR 20/25 – układ zaworów.
Układ ten reguluje wydajność nagrzewnicy od strony
wodnej. Sygnał sterujący do układu doprowadzany jest za
pomocą termostatu pomieszczeniowego.
VR 20 – DN 20(3/4")
VR 25 – DN 25(1")
VR20
Zawór odcinajacy AV20
Zawór nastawczy JV20
Zawór regulacyjny TRV20/TVV20
Siłownik zaworu SD20
Zawór by-pass BPV10
Zawór odcinający AV 20/25
Zawór kulowy, który powinien być albo otwarty albo
zamknięty.
Zawór nastawczy JV 20/25
Wykorzystywany powinien być do ustawiania
wymaganego przepływu wody
(współczynnik k dla JV 20 0,13 – 5,9, dla JV 25 0,17
v
– 8,52).
Kiedy wymagany jest przegląd, przepływ wody może być
zatrzymany za pomocą zaworu odcinającego i zaworu
nastawczego. Szczegółowe dane techniczne dotyczące
zaworów JV 20 i JV 25 są zawarte w oddzielnym
katalogu.
AV20/25
BPV10
JV20/25
SD20
TVR20/25
KRT
C ˚
230V ~
3-drogowy zawór regulacyjny TRV 20/25
Klasa ciśnienia PN 16. Maksymalne cisnienie 20 bar.
Maksymalny spadek ciśnienia 1 bar dla TRV20
Maksymalny spadek ciśnienia 0,62 bar dla TRV25
VR25
Współczynnik k
AV25
JV25
TRV25/TVV25
SD20
BPV10
Siłownik zaworu, tryb pracy ON/OFF, napięcie
zasilające 220V SD20
Termostat steruje siłownikiem zaworu otwórz/zamknij i w
ten sposób regulowana jest ilość ciepła dostarczana do
kurtyny.
5–cio sekundowy czas zamknięcia zapobiega nagłym
zmianom ciśnienia w systemie hydraulicznym. Klasa
zabezpieczenia IP 40. Siłownik typu NC.
Zawór by-pass BPV10
Zawór by-pass BPV10 zapewnia mały przepływ wody,
również przy zamkniętym zaworze regulacyjnym. W
celu nastawy odpowiedniego przepływu wody należy
całkowicie zamknąć zawór a następnie otworzyć
wykonując jeden pełny obrót. Jeżeli kurtyna jest
usytuowana na końcu systemu hydraulicznego o
dość niskim ciśnieniu, powinno się zwiększyć stopień
otwarcia zaworu.
Zawór regulacyjny TVV 20/25 + siłownik SD 20 +
termostat pomieszczeniowy
Ta kombinacja pozwala na regulację przepływu wody
przez wymiennik i w ten sposób wydajność grzewcza
może być sterowana za pomocą termostatu. Przy pomocy
tego zestawu nie można przeprowadzić regulacji ani
zatrzymania przepływu wody.
TRV 20 kv=3,5. TRV 25 kv=5,5.
v.
TVV20/25
SD20
KRT, RTE
C ˚
230V ~
