Technische Daten:
Helix 70
Frequenzbereich
430-440
Gewinn (zirk. rechtsdr.)
Windungen
SWR
Belastbarkeit
Anschluß
N-Buchse
Mastdurchmesser max.
Länge
Schirmdurchmesser
Gewicht
Windlast
Material
AlMgSi 0,5,
Bestell-Nr.
18020
Montage der Helixantenne

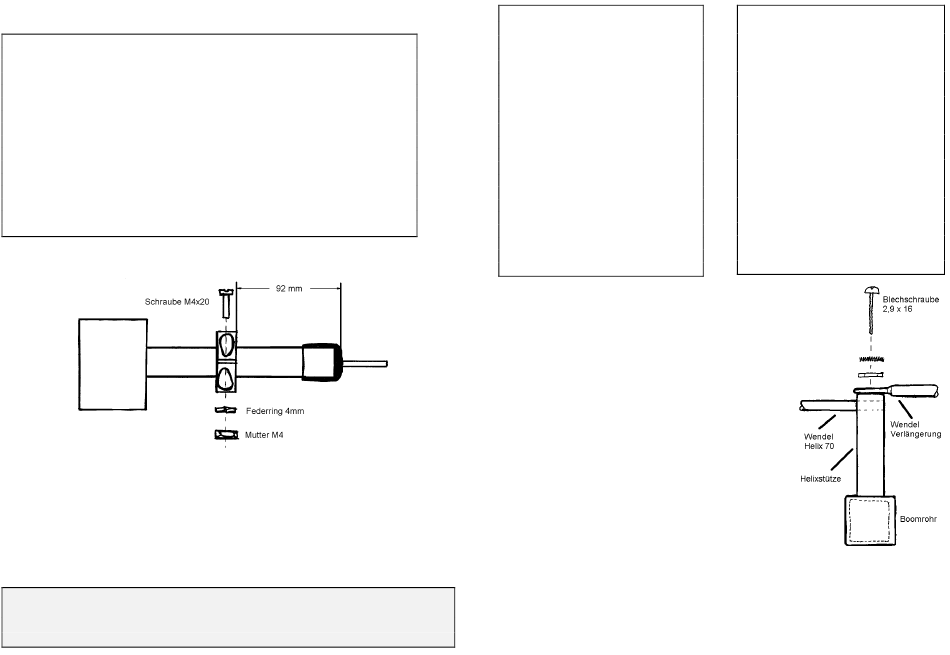

Vormontage des Anpaßtopfes: Befestigungsring mit Schraube M4x20, Federring und Mutter M4
anschrauben. Abstand bis zur Vorderkante der Plastik-Abdeckung ca. 92mm, siehe Skizze.
Anpaßtopf ins Reflektorblech mit Schrauben M4x20, Muttern und Federringen einsetzen. Eine
Mutter M3 auf die aus dem Anpaßtopf herausragende Gewindestange aufdrehen.
Zwei kleine Befestigungswinkel mit Schrauben M4x10, Muttern und Federringen auf der Rückseite
des Reflektorblechs montieren. Schrauben zunächst nicht festziehen.
Reflektorblech über das Boomrohr fädeln und mit Schraube M4x30 festschrauben. Vorher vorsich-
tig das Ende der Helix auf die Gewindestange des Anpaßtopfes auffädeln. Verstrebungen mit
Schraube M4x35 und 2 Schrauben M4x10 einbauen.
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX: 6978
e-mail: info@wimo.com
Helix 70-2
430-440
MHz
9,5
12,5
dBD
7
14
1,5
1,5
1000
1000
Watt
N-Buchse
60
60
mm
1,5
2,7
m
45
45
cm
2,5
4,5
Kg
125
225
N
Schrauben V2A
18021
http://www.wimo.com
Stückliste Helix 70:
Boomrohr mit Wendel
1 Stk.
Reflektorblech
1 Stk.
Anpaßtopf kpl. mit Befest.-Ring
1 Stk.
Streben für Reflektorblech
2 Stk.
Mastschelle Körper + Boomhalter
1 Stk.
Schraubentüte:
Befestigungswinkel Alu 20x20
2 Stk.
Schraube M4x30
1 Stk.
Schraube M6x12
2 Stk.
Schraube M4x35
1 Stk.
Schraube M4x20
3 Stk.
Schraube M4x10
4 Stk.
Muttern M4
9 Stk.
Muttern M3
2 Stk.
Scheibe DIN 9021 6mm
2 Stk.
Federring 4mm
9 Stk.
Federring 3mm
1 Stk.
Ende der Helix mit Federring und zweiter Mutter festschrau-
ben.
Mastschelle zwischen Reflektorblech und Verstrebungen
montieren.
Montage der Verlängerung
Boomrohre
mit
Boomrohr-Verbinder
schrauben. Damit der Verbinder antennenseitig mon-
tiert werden kann, muß am vorderen Ende der Anten-
ne die Wendel von der vordersten Helixstütze getrennt
werden. Dazu die kleine Blechschraube in der Stirn-
seite der Stütze entfernen und die Wendel aus der
Stütze seitlich herausziehen. Boomrohr-Verbinder
überstecken und mit Schrauben M4x35 und Scheiben
an beiden Boomrohren befestigen.
Ende der Wendel wieder in die Bohrung der Helixstü t-
ze einfädeln.
Anfang der Wendel der Helix-Verlängerung auf die Helixstütze auflegen und mit Blech-
schraube 2,9x16, Federring und Scheibe mit der Stütze und dem Ende der anderen
Wendel verschrauben. Keine Gewalt anwenden, damit das Ge winde nicht überdreht
wird.
Stückliste Verlängerung:
Boomrohr mit Wendel
Unterzug Alu 20x20x1500mm
Unterzugträger PVC
T-Schellen
Boomrohr-Verbinder Alu
Schraubentüte:
Schrauben M4x35
Schrauben M5x35
Scheiben 4mm DIN 9021
Blechschraube 2,9x16
Federring 4mm
Federring 3mm
Mutter M4
Scheibe 3mm
Scheibe 5mm DIN 125
zusammen-
1 Stk.
1 Stk.
2 Stk.
4 Satz
1 Paar
2 Stk.
4 Stk.
4 Stk.
1 Stk.
2 Stk.
1 Stk.
2 Stk.
1 Stk.
4 Stk.
