IΔn x 10 / x 1: Einstellbereich für den Ansprechwert
des Differenzstroms IΔn/A einstellen:
x 1 0,1 A...1 A
x 10 1 A...10 A.
8 Ansprechverzögerung t/s für Differenzstrommessung
im Bereich von 0,1...2 Sekunden einstellen.
9 Ansprechwert des Differenzstroms im Bereich von
0,1...1 A bzw. 1...10 A einstellen.

Einbau

Das Gerät ist für folgende Einbauarten geeignet:
Installationsverteiler nach DIN 43 871
Schnellmontage auf Hutprofilschiene (A) nach
DIN EN 50022
Schraubmontage (B).
Lebensgefahr durch Stromschlag!
Bei Berühren von unter Spannung stehenden An-
lagenteilen besteht die Gefahr
eines elektrischen Schlages,
von Sachschäden an der elektrischen Anlage,
der Zerstörung des Gerätes.
GEFAHR
Stellen Sie vor Einbau des Gerätes und vor Arbei-
ten an den Anschlüssen des Gerätes sicher, dass
die Anlage spannungsfrei ist. Beachten Sie die Re-
geln für das Arbeiten an elektrischen Anlagen.
Beachten Sie das Anzugsdrehmoment für die Klemmschrauben
der Anschlüsse (C): 0,5...0,6 Nm (4.3...5.3 lb-in).

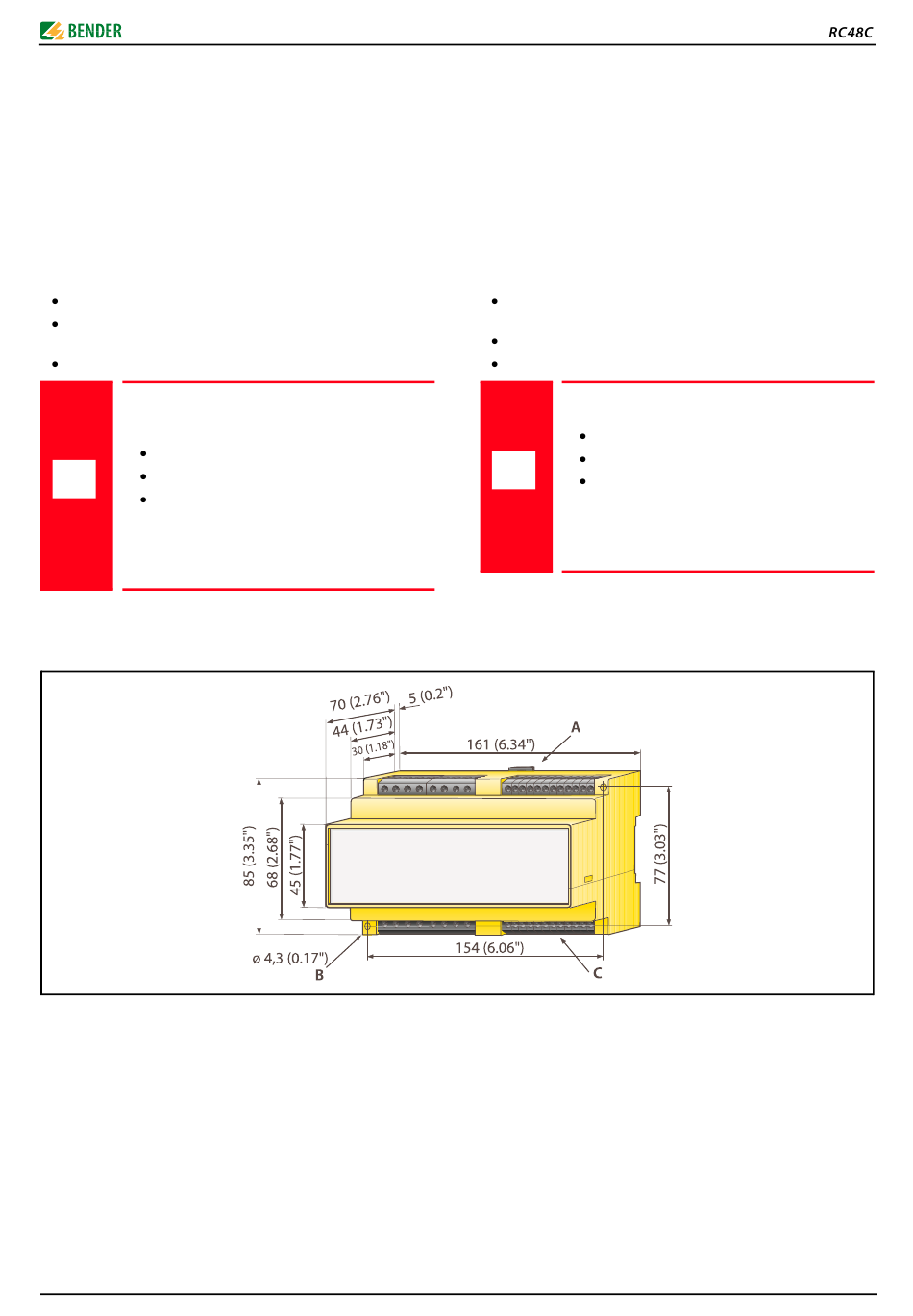

Abb. 1: Maßbild RC48C
alle Maße in mm (Inch)
RC48C_D00318_01_M_DEEN/09.2019
IΔn x 10 / x 1: Adjusting the setting range for the resid-
ual current response value IΔn/A:
x 1 0.1 A...1 A
x 10 1 A...10 A.
8 Setting the time delay t/s for residual current measure-
ment within the range of 0.1...2 seconds.
9 Setting the residual current response value within the
range of 0.1 A...1 A or 1 A...10 A.

Installation

The device is suited for:
mounting into standard distribution panels according to
DIN 43 871
or quick DIN rail mounting (A) acc. to DIN EN 50022
or screw mounting (B).
Risk of electrocution due to electric shock!
Touching live parts of the system carries the risk of:
An electric shock
Damage to the electrical installation
Destruction of the device
DANGER
Before installing the device and prior to working
on the device connections, make sure that the in-
stallation has been de-energised. Observe the
rules for working on electrical installations.
Consider the tightening torque for the clamping screws of the
connections (C): 0.5...0.6 Nm (4.3...5.3 lb-in).
Fig. 1: RC48C dimension diagram
all dimensions in mm (inches)
