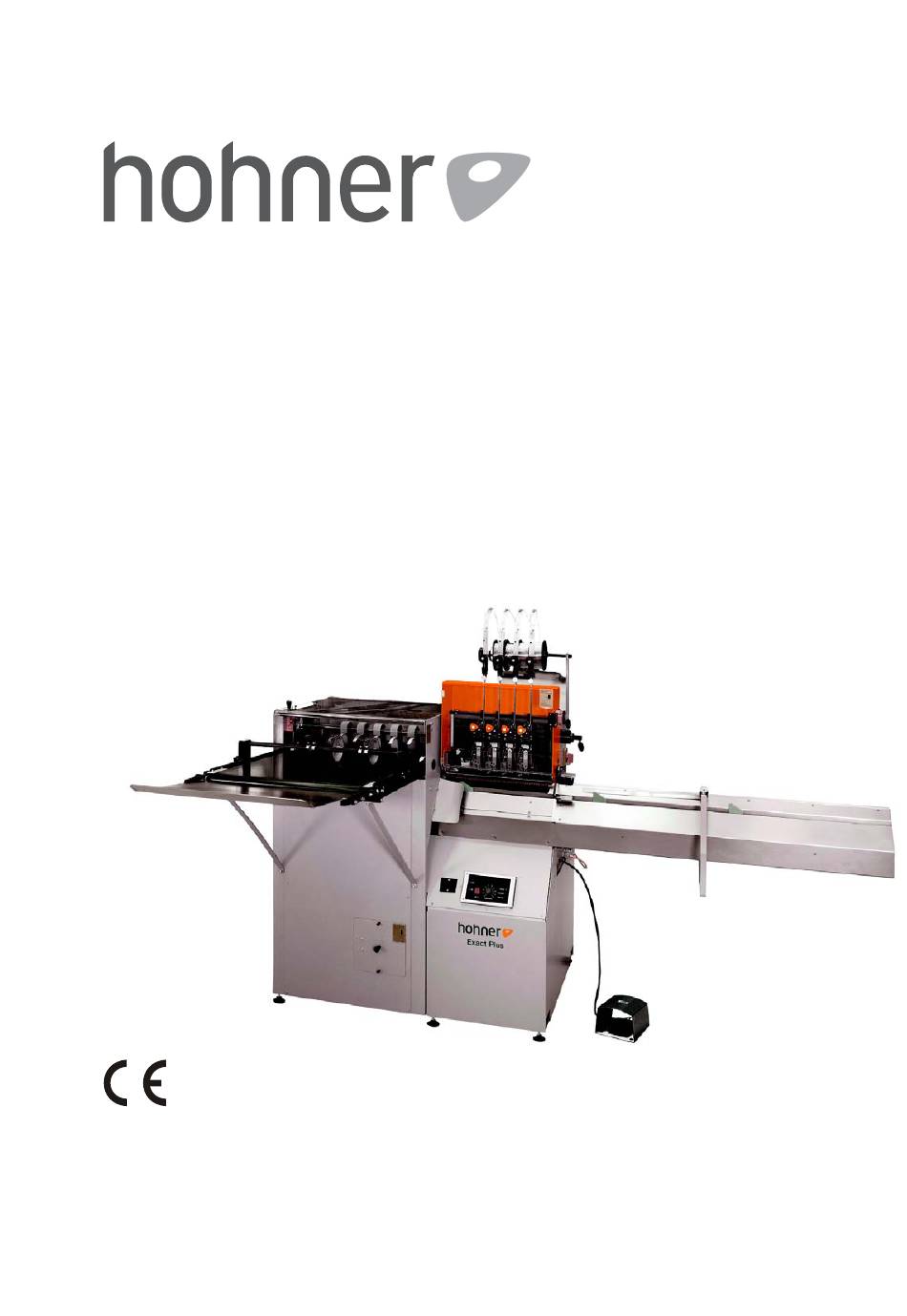

- Seite 1 Bedienungsanleitung Seite Ersatzteilliste EXACT-PLUS Halbautomatische Broschüren- Drahtheftmaschine Hohner Maschinenbau GmbH Gänsäcker 19, D-78532 Tuttlingen, Telefon +49 (0) 74 62 / 94 68-0, Telefax +49 (0) 74 62 / 94 68-20...
- Seite 2 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 3: Ersatzteillisten
Internet: www.hohner-postpress.com Ersatzteilbeschaffung / Kundendienst Telefon: +49 (0) 74 62 / 94 68-0 Telefax: +49 (0) 74 62 / 94 68-20 Bedienungsanleitung Dokument: Original-Bedienungsanleitung Dokumentennummer: EXACT-PLUS, Band 1/2 Version: 10/2010 Ersatzteillisten Dokumentennummer: EXACT-PLUS, Band 2/2 Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... -
Seite 4: Inhaltsverzeichnis
Bauliche Veränderungen an der Maschine..............7 1.13 Reinigen der Maschine und Entsorgung................ 7 1.14 Lärm der Maschine ......................7 2 Beschreibung der Heftmaschine EXACT-PLUS ..........8 Sicherheitsrelevante Bauteile ..................9 2.1.1 Position der Sicherheitsschalter / Not-Aus - Schalter ..........9 2.1.2 Heftaggregat ...................... -
Seite 5: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 1 Grundlegende Sicherheitshinweise Zweck dieses Dokuments Dieses Dokument macht den Bediener der Heftmaschine EXACT-PLUS mit folgenden Punkten vertraut: • den Sicherheitshinweisen • der Aufstellung und Inbetriebnahme • der Einstellung und Bedienung Die Betriebsanleitung ist Voraussetzung zum sicheren und nutzungsgerechten Gebrauch der Maschine. -
Seite 6: Verpflichtung Und Haftung
Grundlegende Sicherheitshinweise Verpflichtung und Haftung Die Heftmaschine EXACT-PLUS ist nach dem Stand der Technik und anerkannten sicherheits- technischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen an der Maschine oder anderen Sachwerten entstehen. -
Seite 7: Grundlegende Sicherheitshinweise
Verwendete Stoffe und Materialien (z.B. Lösungs- und Schmiermittel) sachgerecht handhaben und umweltfreundlich entsorgen. 1.14 Lärm der Maschine Der von der Maschine ausgehende Schalldruckpegel, gemessen nach DIN 45635, Teil 27 über- schreitet nicht den Wert von 81 dB(A). Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... -
Seite 8: Beschreibung Der Heftmaschine Exact-Plus

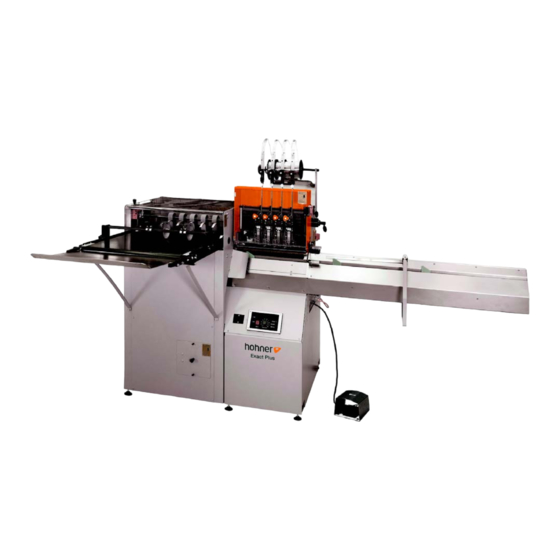

Beschreibung der Heftmaschine EXACT-PLUS 2 Beschreibung der Heftmaschine EXACT-PLUS Abb. 2.1 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010... -
Seite 9: Sicherheitsrelevante Bauteile
Sicherheitsrelevante Bauteile - Abb. 2.1 - 2.1.1 Position der Sicherheitsschalter / Not-Aus - Schalter Die Bedienungsperson der Maschine EXACT-PLUS ist durch Abdeckungen und Verkleidungen vor Gefahren geschützt. Hauptgefahrenquellen sind zusätzlich durch Warnschilder und besondere Ein- richtungen (Sicherheitsschalter) abgesichert: 2.1.2 Heftaggregat Einstell- bzw. - Seite 10 Beschreibung der Heftmaschine EXACT-PLUS Abb. 2.2 Abb. 2.3 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 11: Elektrischer Anschluss
Beschreibung der Heftmaschine EXACT-PLUS Elektrischer Anschluss Elektrische Spannung Gefahr von elektrischen Schlägen! Arbeiten im Bereich des Netzanschlusses dürfen nur von ausgebildeten Fachkräften vorgenommen werden. - Beim Installieren der Maschine sind die örtlichen Anschlussvorschriften zu beachten. Die Zulei- tung der Maschine muss entsprechend abgesichert sein. Bei der Kabelverlegung ist darauf zu achten, dass die Zuleitungskabel nicht lose auf dem Boden liegen. - Seite 12 Beschreibung der Heftmaschine EXACT-PLUS Abb. 2.4 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 13: Abmessungen
Stromart (Normalausstattung) 3 Phasen Drehstrom 230/400 V 50-60 Hz Leistungsaufnahme ca. 1 kW Lärmemission nicht über 81 dB(A) HEFTEINHEIT Max. 4 Hohner-Schmalheftköpfe einsetzbar für Normalheftung, für Ringösenheftung oder gemischt: Hub-Schmalheftkopf: 50 mm Hub-Klinscherumlage: 5,5 mm Heftdicke bei Normalheftung: Siehe Bedienungsanleitung Heftkopf Heftdicke bei Ringösenheftung:... - Seite 14 Beschreibung der Heftmaschine EXACT-PLUS EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 15: Maschinenzubehörliste
Beschreibung der Heftmaschine EXACT-PLUS Maschinenzubehörliste 2.9.1 Ausstattung Art.-Nr. 99 46 592 2 Niederhalter Art.-Nr. 99 64 083 2 Niederhalter 2.9.2 Werkzeuge Art.-Nr. 46 00 002 1 Schraubendreher, SB 2,3 Art.-Nr. 46 00 003 1 Schraubendreher, SB 4,5 Art.-Nr. 46 00 004 1 Schraubendreher, SB 7 Art.-Nr. -
Seite 16: Aufstellung Und Inbetriebnahme
Aufstellung und Inbetriebnahme 3 Aufstellung und Inbetriebnahme Abb. 3.1 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010... -
Seite 17: Aufstellen
Aufstellung und Inbetriebnahme Aufstellen - Abb. 3.1 - Die Maschine muss auf ebenem Boden fest stehen, der Tisch sollte waagerecht sein. Montage - Schmalheftkopf Siehe Bedienungsanleitung Heftkopf. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 18 Aufstellung und Inbetriebnahme Abb. 3.2 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 19: Montage - Klinscherkasten
(Nutenstein vorher in die Befestigungsnut des Aufnahmebalkens -5- schieben). - Mit Hilfe des mitgelieferten Inbusschlüssel SW 4 (T-Griff) die Inbusschrauben leicht anziehen und den Klinscherkasten unter den jeweiligen Heftkopf seitlich verfahren. Danach erfolgt die Feineinstellung des Klinscherkastens (siehe 3.4). Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 20 Aufstellung und Inbetriebnahme Abb. 3.3 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 21: Feineinstellung - Klinscherkasten
- Die Druckverstellung erfolgt durch Lösen des Gewindestifts -18-, Sechskantschraube -19- nach links drehen = ergibt mehr Druck, rechts drehen = ergibt weniger Druck. - Gewindestift -18- wieder festziehen. Die Mitte von Treiber -15- und Klinscherkasten -14- müssen unbedingt überein- stimmen. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 22 Aufstellung und Inbetriebnahme Abb. 3.4 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 23: Montage Und Einstellung - Führungsbürsten / Einlaufwinkel
Der Einlaufwinkel -21- bewirkt, dass es keinen Papierstau beim Einlaufen der Broschüre in die Heft- einheit gibt. Montage und Einstellung erfolgen bei geöffneter Heftkopfabdeckscheibe. währenddessen kann die Maschine nicht in Betrieb genommen werden (siehe 2.1.2). Montage - Niederhalter und Reiter Siehe Bedienungsanleitung Heftkopf. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 24 Aufstellung und Inbetriebnahme Abb. 3.5 Abb. 3.6 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 25: Einstellung - Heftdicke Am Heftaggregat
- Klemmhebel -38- lösen, durch Drehen am Sterngriff -39- den Rollenandruck in der Auslage ent- sprechend der Broschürendicke einstellen (von oben durch die Kunststoffabdeckung sichtbar). Einstellkontrolle: Rollenandruck zu gering = die Broschüre wird nicht ausgeworfen Rollenandruck zu groß = Schlaggeräusch in der Auslage Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 26 Aufstellung und Inbetriebnahme Abb. 3.7 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 27: Einstellung - Papieranschlag In Der Auslage
Die Einstellung erfolgt so, dass die Broschüre zwischen der Endstellung des Mitnehmers -43- und dem Papieranschlag geringes Spiel hat (Stauchgefahr). - Klemmschraube -40- festziehen. Beim Wechsel der Broschürenhöhe von klein auf groß unbedingt zuerst den Papieranschlag verstellen - Stauchgefahr - Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 28 Aufstellung und Inbetriebnahme Abb. 3.8 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 29: Einstellung - Führungsrollen Auf Dem Auslagetisch
- Obere Klemmschrauben -45- festziehen. - Seitliche Klemmschrauben -48- lösen. Die beiden Lagerböcke -49- gleichzeitig so weit auf den Führungsschienen -50- verschieben, bis die Broschüre beim auswerfen sauber zwischen Trans- portband und Führungsrollen fällt. - Seitliche Klemmschrauben -48- festziehen. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 30 Aufstellung und Inbetriebnahme Abb. 3.9 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 31: Manuelles Verstellen - Heftkopfantrieb
Schlüssel SW 5 -53- auf den Innensechskant der Lüfterwelle des Antriebsmotors -51- stecken. Lüfterhebel -52- der Motorbremse nach hinten drücken und mit Schlüssel -53- in Pfeilrichtung durchdrehen. Vor Wiederinbetriebnahme der Maschine unbedingt den Schlüssel -53- aus der Lüfterwelle des Antriebsmotors -51- entfernen. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 32 Aufstellung und Inbetriebnahme Abb. 3.10 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 33: Verstellung - "Versetzte Heftung
- Eine viertel Umdrehung ( 90°) nach links oder rechts bewirkt das Verstellen von "Versetzter Hef- tung" auf "Normale Heftung" und umgekehrt. - Darauf achten, dass der rote Verstellknopf -55- nach dem Verstellen und Loslassen einrastet. - Schutzdeckel -54- wieder schließen. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... - Seite 34 Aufstellung und Inbetriebnahme Abb. 3.11 EXACT-PLUS Hohner Maschinenbau GmbH 10/2010...
-
Seite 35: Umbau / Austausch Der Kohlebürsten
Regelbetrieb oder Kleinspannungen ausgelegt. Durch die Verwendung kollektorreini- gender Kohlen und Bürstenbrücken mit Kunststoffringen werden Kriechströme vermieden. Bei guter Kommutierung lassen sich im Dauerbetrieb S 1 Bürstenstandzeiten von ca. 3000 ... 5000 Betriebsstunden erreichen. Hohner Maschinenbau GmbH EXACT-PLUS 10/2010... -
Seite 36: Stromlaufpläne
Stromlaufpläne 4 Stromlaufpläne EXACT-PLUS Nr. 43 40 935 P. 1-4 400 / 415 V 3 x AC Y 50/60 Hz EXACT-PLUS Nr. 43 40 936 P. 1-4 220 / 230 V 3 x AC 50/60 Hz EXACT-PLUS Hohner Maschinenbau GmbH... - Seite 37 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 26.11.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 935 400/415V 3xAC Y 50/60Hz Bennenung / Title / Dénomination Schaltplan - flow diagram -schéma des circuites Änderung Name C Hohner Maschinenbau GmbH...
- Seite 38 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 19.05.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 935 400/415V 3xAC Y 50/60Hz Bennenung / Title / Dénomination Schaltplan - flow diagram -schéma des circuites Änderung Name C Hohner Maschinenbau GmbH...
- Seite 39 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 19.05.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 935 400/415V 3xAC Y 50/60Hz Bennenung / Title / Dénomination Klemmleiste - connector block -réglette de bornes Änderung Name C Hohner Maschinenbau GmbH...
- Seite 40 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 26.11.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 935 400/415V 3xAC Y 50/60Hz Bennenung / Title / Dénomination Ersatzteile - spare parts - pièces de recange Änderung Name C Hohner Maschinenbau GmbH...
- Seite 41 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 26.11.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 936 220/230V 3xAC 50/60HZ Bennenung / Title / Dénomination Schaltplan - flow diagram -schéma des circuites Änderung Name C Hohner Maschinenbau GmbH...
- Seite 42 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 19.05.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 936 220/230V 3xAC 50/60HZ Bennenung / Title / Dénomination Schaltplan - flow diagram -schéma des circuites Änderung Name C Hohner Maschinenbau GmbH...
- Seite 43 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 19.05.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 936 220/230V 3xAC 50/60HZ Bennenung / Title / Dénomination Klemmleiste - connector block -réglette de bornes Änderung Name C Hohner Maschinenbau GmbH...
- Seite 44 Zeichnungs-Nr. / Drawing-Nr. / Dessin-No. Index 26.11.08 SC1 Maschine / Machine / Machine EXACT-PLUS 43 40 936 220/230V 3xAC 50/60HZ Bennenung / Title / Dénomination Ersatzteile - spare parts - pièces de recange Änderung Name C Hohner Maschinenbau GmbH...
