9
Rücklichtabdeckung
10
Untere Klappe des linken
hinteren Kastens
11
Schild hinten links
12
Alarmleuchte für „Tinte leer"
13
Maschinenschalter
14
Stromversorgungsschnittstelle
der Maschine

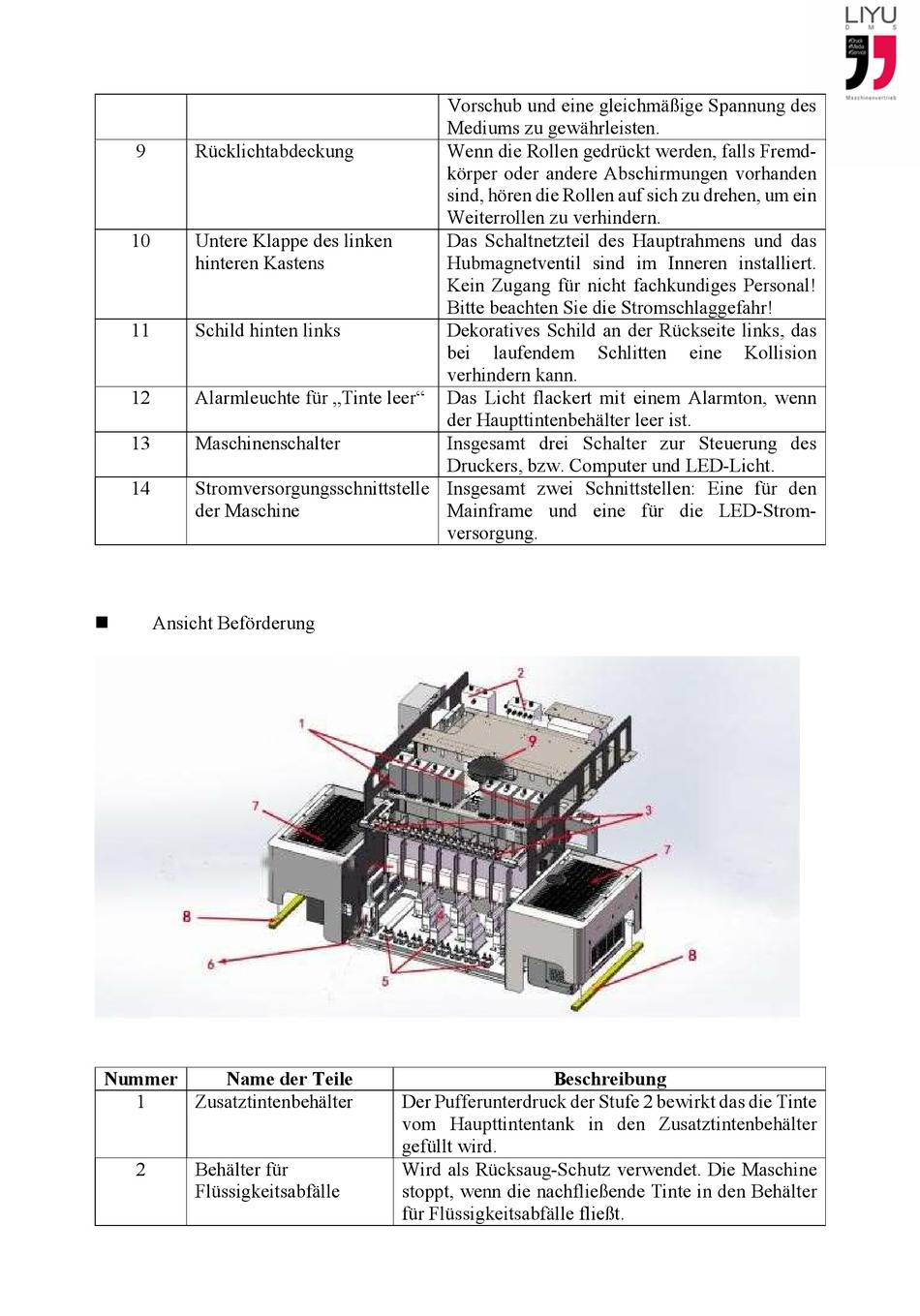

Ansicht Beförderung
Nummer
Name der Teile
1
Zusatztintenbehälter
2
Behälter für
Flüssigkeitsabfälle
Vorschub und eine gleichmäßige Spannung des
Mediums zu gewährleisten.
Wenn die Rollen gedrückt werden, falls Fremd-
körper oder andere Abschirmungen vorhanden
sind, hören die Rollen auf sich zu drehen, um ein
Weiterrollen zu verhindern.
Das Schaltnetzteil des Hauptrahmens und das
Hubmagnetventil sind im Inneren installiert.
Kein Zugang für nicht fachkundiges Personal!
Bitte beachten Sie die Stromschlaggefahr!
Dekoratives Schild an der Rückseite links, das
bei
laufendem
verhindern kann.
Das Licht flackert mit einem Alarmton, wenn
der Haupttintenbehälter leer ist.
Insgesamt drei Schalter zur Steuerung des
Druckers, bzw. Computer und LED-Licht.
Insgesamt zwei Schnittstellen: Eine für den
Mainframe und eine für die LED-Strom-
versorgung.
Beschreibung
Der Pufferunterdruck der Stufe 2 bewirkt das die Tinte
vom Haupttintentank in den Zusatztintenbehälter
gefüllt wird.
Wird als Rücksaug-Schutz verwendet. Die Maschine
stoppt, wenn die nachfließende Tinte in den Behälter
für Flüssigkeitsabfälle fließt.
Schlitten
eine
Kollision
