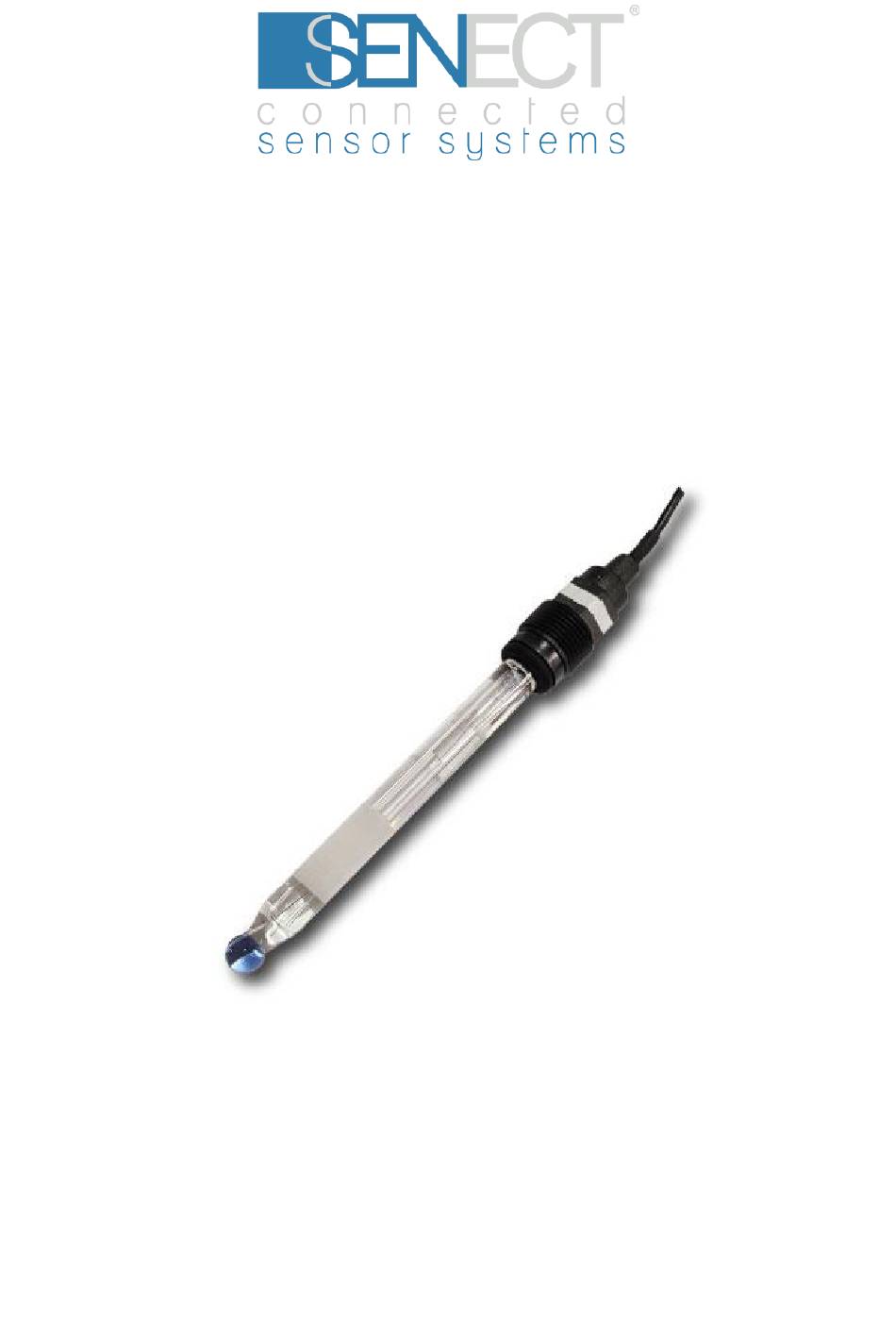

- Seite 1 ORP Sensor XT1 BEDIENUNGSANLEITUNG...
-
Seite 2: Typenbezeichnung
Warn- und Sicherheitshinweise sorgfältig. Kontrollieren Sie Ihr System täglich. Aktualisierungen der Gebrauchsanweisung erhalten Sie unter www.senect.de Antworten zu häufig gestellten Fragen und Anregungen zur Anwendung und Bedienung erhalten Sie in unserem Forum unter http://forum.senect.de © SENECT GmbH & Co. KG - FW 01.10... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Typenbezeichnung ................ 2 Inhaltsverzeichnis ................3 Verwendete Symbole und Signalwörter ........4 Allgemeine Sicherheitshinweise ............ 5 Bestimmungsgemäße Verwendung und Leistungsbeschreibung . 7 Inbetriebnahme ................8 Lieferumfang ................8 Hinweis ..................8 Aufstellung und Inbetriebnahme ..........9 Wartung und Reinigung .............. 11 Reinigung ................. -
Seite 4: Verwendete Symbole Und Signalwörter
Verwendete Symbole und Signalwörter Verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr. WARNUNG! Warnung möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen. VORSICHT! Warnung möglichen mittleren und/oder leichteren Verletzungen. ACHTUNG! Hinweise beachten, Sachschäden zu vermeiden. HINWEIS! Weiterführende Informationen für Gebrauch des Gerätes! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag. -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Der ORP Sensor XT1 ist eine elektronische Einheit zur Messung des Oxidations-Reduktions-Potentials in Wasser. Da es sich um ein elektronisches Produkt handelt, müssen die, wie bei allen Elektrogeräten üblichen, Voraussetzungen erfüllt sein. Das Gerät darf nur mit kompatiblen oder von SENECT freigegebenen Kontrolleinheiten betrieben werden. - Seite 6 Gehäuses vorzudringen. Verwenden Sie nur Original- SENECT®- oder von SENECT® gelieferte oder genehmigte Erweiterungs-, Ersatz- oder Zubehörteile. Der ORP Sensor XT1 ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre...
-
Seite 7: Bestimmungsgemäße Verwendung Und Leistungsbeschreibung
Bestimmungsgemäße Verwendung und Leistungsbeschreibung Bestimmungsgemäße Verwendung und Leistungsbeschreibung Der ORP Sensor XT1 dient zur Messung des Oxidations- Reduktions-Potentials (ORP oder Redox-Potential) in Wasser in einem Messbereich von -1000 mV bis +1000 mV bei einer Temperatur zwischen > 0°C und +40°C. Die Auflösung des Messsignals beträgt 1 mV. -
Seite 8: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Lieferumfang 1 x ORP Sensor XT1 Messwertumformer 1 x ORP Sensor XT1 Elektrode 1 x ORP Kalibrier-Lösung (+475 mV) 1 x Kalibrier-BNC Stecker 1 x Bedienungsanleitung Hinweis Bitte achten Sie darauf, dass die Verpackung unbeschädigt und vor Inbetriebnahme nicht... -
Seite 9: Aufstellung Und Inbetriebnahme
2. Verbinden Sie das blau markierte Anschlusskabel mit Ihrer Steuerungseinheit an einem der blau umrandeten Sensor-Steckplätze. Die SENECT Steuerungseinheiten erkennen den ORP Sensor XT1 automatisch und starten den Betrieb. Beachten Sie hierzu die Hinweise der Bedienungsanleitung der Steuerungseinheit. 3. Entfernen Sie nun die Schutzkappe der Elektrode und spülen Sie die Elektrode kurz mit Leitungswasser ab. - Seite 10 Inbetriebnahme untergetaucht ist und angeströmt wird. Die Elektrode muss senkrecht (Winkel > 80°) eingebaut werden. Um die Lebensdauer zu erhöhen, kann der Sensor so befestigt werden, dass der obere Teil des Sensors und das Kabel nicht untergetaucht sind. Dies kann man entweder durch die Befestigung mittels Saugnäpfen erreichen, oder stark schwankenden Wasserständen durch die Anbringung auf einem Schwimmkörper (siehe Abb.
-
Seite 11: Wartung Und Reinigung
Wartung und Reinigung Kurzanleitung Inbetriebnahme 1. Messwertumformer geschützt befestigen. 2. Kabel mit der Steuerungseinheit (Steckplatz „SENSOR“) verbinden. 3. Die Steuerungseinheit erkennt den Sensor automatisch und der Betrieb startet. 4. Messwerte in Kalibrierlösung prüfen und Sensor installieren. Wartung und Reinigung Die ORP-Elektrode darf während der Verwendung, aber auch während der Lagerung nicht austrocknen. -
Seite 12: Wartung
Wartung und Reinigung Auf der Oberfläche des Membranglases und Diaphragmas abgelagerte Verunreinigungen müssen beseitigt werden. Zur Reinigung tupfen Sie vorsichtig die Elektrode mit einem wasser-getränkten weichen Papiertuch ab. Nach jeder Reinigung muss die Elektrode mit Wasser abgespült werden. Sollten sich die Ablagerungen nicht lösen, können Sie auch folgende Reinigungsmittel verwenden: Bei Kalk- und Verdünnte Salzsäure (1-3%) -
Seite 13: Lebensdauer
Wartung und Reinigung beobachten, reinigen Sie die Elektrode und kalibrieren Sie den ORP Sensor neu. Lebensdauer Alle ORP-Elektroden sind Verschleißteile. Ihre Einsatzfähigkeit hängt maßgeblich von der Pflege und den Einsatzbedingungen ab. Je nach Anwendungsfall kann der Zeitraum zu einem erforderlichen Elektrodenwechsel zwischen einigen Tagen und mehreren Jahren liegen. -
Seite 14: Kalibrierung
Menü unterscheiden. Aktualisierungen dieser Bedienungsanleitung finden Sie unter www.senect.de. Kalibrierung Bei der Kalibrierung des ORP Sensors handelt es sich um eine 2-Punkt Kalibrierung, bei der der erste Kalibrierpunkt (0 mV) mit dem mitgelieferten BNC-Kalibrierstecker und der zweite Kalibrierpunkt mit der Kalibrierlösung +475 mV bestimmt wird. - Seite 15 Wartung und Reinigung 2. Wählen Sie im Menü Ihrer Steuerung Sensoren den Steckplatz, an dem der ORP-Sensor steckt, und anschließend „Sensor Kalibration / Messkanal 1 / Kalibrierpunkt 1“ aus. 3. Wählen Sie als Referenzspannung 0 mV aus und bestätigen Sie diesen Kalibrierpunkt mit OK. 4.
- Seite 16 Wartung und Reinigung Grundsätzlich sollte die Kalibrierung immer bei derjenigen Temperatur vorgenommen werden, bei der auch die Messung stattfindet. Alternativ zur Kalibrierung mit dem BNC-Kalibrierstecker können Sie auch eine Zwei-Punkt-Kalibrierung mit einer zweiten ORP-Kalibrierlösung vornehmen. 1. Reinigen Sie die Elektrode kurz unter fließendem Leitungswasser tauchen diese...
-
Seite 17: Hinweise Zur Messung Des Redox-Potentials
Menü unter „Kalibration speichern“. Nun ist Ihr ORP-Sensor XT1 einsatzbereit. Hinweise zur Messung des Redox-Potentials Jeder ausgelieferte SENECT ORP Sensor wurde durch unsere Qualitätssicherung auf einwandfreies Funktionieren geprüft und kalibriert. Trotz der hohen Qualitätsansprüche kommt es zu Beeinflussungen des Messwertes aufgrund des Messprinzips und durch Eigenschaften des Mediums. - Seite 18 Hinweise zur Messung des Redox-Potentials Richtlinien entsprechen und keine beschädigten Stellen aufweisen, z.B. poröse Kabel. Die Messung des Redox-Potentials wird durch die Konzentration von Substanzen, die Redox-Potential bestimmen, beeinflusst. In Ausnahmefällen, d.h. wenn die Konzentration solcher Substanzen zu gering ist, also das Medium unzureichend „beschwert“...
-
Seite 19: Technische Daten
Technische Daten Technische Daten Abmessungen Sonde: Ø 12 mm, Länge: 120 mm Kabellänge Messwertumformer- Steuerung: Kabellänge Messwertumformer - Elektrode: Spannung: 24 V DC Leistungsaufnahme: << 1 W Temperaturbereich: 0° bis 40 °C Maximaler Druck: 6 bar Messbereich: -1000 mV bis +1000 mV Genauigkeit: <... -
Seite 20: Informationen Zur Sachgemäßen Entsorgung
Informationen zur sachgemäßen Entsorgung Abb. 2: Skizze des ORP Sensor XT1. - Seite 21 (Senect GmbH & Co. KG, An 44 – Nr. 11, D-76829 Landau). Die Senect GmbH & Co. KG ist Mitglied der Stiftung Elektro- Altgeräte Register und für die Produktreihe SENECT wurde eine Entsorgungsvereinbarung getroffen (WEEE-Reg.-Nr.: DE37193510).
-
Seite 22: Gewährleistung
Es gelten die Allgemeinen Geschäftsbedingungen, die auf der Internetseite www.senect.de/AGBs eingesehen werden können. Auf den ORP Sensor XT1 besteht 1 Jahr Herstellergarantie und 2 Jahre Gewährleistung auf den Messwertumformer. Da es sich bei der Elektrode um ein Verschleißteil handelt, ist die Elektrode von der Garantie und...
