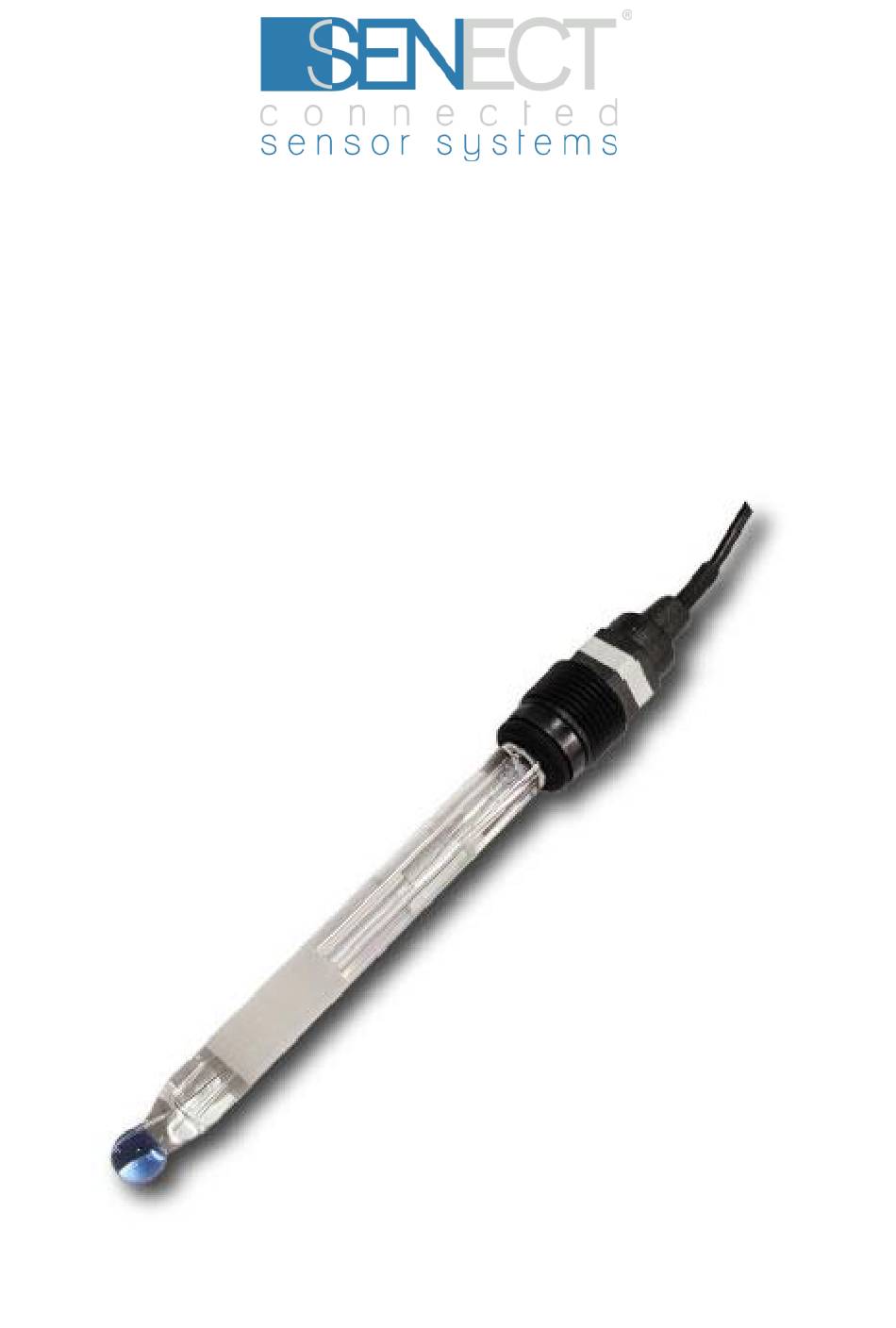

- Seite 1 Sensor XR1 BEDIENUNGSANLEITUNG...
-
Seite 2: Typenbezeichnung
Warn- und Sicherheitshinweise sorgfältig. Kontrollieren Sie Ihr System täglich. Aktualisierungen der Gebrauchsanweisung erhalten Sie unter www.senect.de Antworten zu häufig gestellten Fragen und Anregungen zur Anwendung und Bedienung erhalten Sie in unserem Forum unter http://forum.senect.de © SENECT GmbH & Co. KG - FW 00.90... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Typenbezeichnung ................ 2 Inhaltsverzeichnis ................3 Verwendete Symbole und Signalwörter ........4 Allgemeine Sicherheitshinweise ............ 5 Bestimmungsgemäße Verwendung und Leistungsbeschreibung . 7 Inbetriebnahme ................7 Wartung und Reinigung .............. 11 Reinigung ................. 12 Wartung ................... 12 Lebensdauer ................13 Kalibrierung ................ -
Seite 4: Verwendete Symbole Und Signalwörter
Verwendete Symbole und Signalwörter Verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr. WARNUNG! Warnung möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen. VORSICHT! Warnung möglichen mittleren und/oder leichteren Verletzungen. ACHTUNG! Hinweise beachten, Sachschäden zu vermeiden. HINWEIS! Weiterführende Informationen für Gebrauch des Gerätes! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag. -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Der pH Sensor XR1 ist eine elektronische Einheit zur Messung des pH-Wertes in Wasser. Da es sich um ein elektronisches Produkt handelt, müssen die, wie bei allen Elektrogeräten üblichen, Voraussetzungen erfüllt sein. Das Gerät darf nur mit kompatiblen oder von SENECT freigegebenen Kontrolleinheiten betrieben werden. - Seite 6 Gehäuses vorzudringen. Verwenden Sie nur Original- SENECT®- oder von SENECT® gelieferte oder genehmigte Erweiterungs-, Ersatz- oder Zubehörteile. Der pH Sensor XR1 ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit...
-
Seite 7: Bestimmungsgemäße Verwendung Und Leistungsbeschreibung
Bestimmungsgemäße Verwendung und Leistungsbeschreibung Bestimmungsgemäße Verwendung und Leistungsbeschreibung Der pH Sensor XR1 dient zur Messung des pH-Wertes in Wasser in einem Messbereich von pH 4 bis pH 10 bei einer Temperatur zwischen >0°C und +40°C. Die Auflösung des Messsignals beträgt 0,01 pH-Einheiten. - Seite 8 2. Verbinden Sie das blau markierte Anschlusskabel mit Ihrer Steuerungseinheit an einem der blau umrandeten Sensor-Steckplätze. Die SENECT Steuerungseinheiten erkennen den pH Sensor XR1 automatisch und starten den Betrieb. Beachten Sie hierzu die Hinweise der Bedienungsanleitung der Steuerungseinheit. 3. Entfernen Sie nun die Schutzkappe der Elektrode und spülen Sie die Elektrode kurz mit Leitungswasser ab.
- Seite 9 Inbetriebnahme Abweichung größer ist, sollte der Sensor neu kalibriert werden (siehe hierzu das Kapitel Kalibrierung). 4. Installieren Sie die Elektrode. Sie sollte so befestigt sein, dass der Elektrodenschaft inkl. Aktivteil (Glas) dauerhaft untergetaucht ist und angeströmt wird. Die Elektrode muss senkrecht (Winkel > 80°) eingebaut werden. Um die Lebensdauer zu erhöhen, kann der Sensor so befestigt werden, dass der obere Teil des Sensors und das Kabel nicht untergetaucht sind.
- Seite 10 Inbetriebnahme Abb. 1: Installationsmöglichkeiten für den Sensor. Kurzanleitung Inbetriebnahme 1. Messwertumformer geschützt befestigen. 2. Kabel mit der Steuerungseinheit (Steckplatz „SENSOR“) verbinden. 3. Die Steuerungseinheit erkennt den Sensor automatisch und der Betrieb startet. 4. Messwerte in Pufferlösung prüfen und Sensor installieren.
-
Seite 11: Wartung Und Reinigung
Wartung und Reinigung Sensoren Sensor 1: pH Sensor XR1 Sensor kalibrieren Kalibrationspunkt 1 Kalibrationspunkt 2 Kalib. Speichern Kalibration laden Alarm Schwellen Untere Schwelle Obere Schwelle Hysterese Alarm Ein / Aus Steckplatz Name CO2 Berechnung Modus mit Steckplatz Alkalinität Eingabewerte: Auswahl:... -
Seite 12: Reinigung
Wartung und Reinigung Reinigung Das Membranglas darf unter keinen Umständen mit aggressiven bzw. abrasiven Reinigungsmitteln (wie z.B. Scheuermilch) behandelt werden. Es dürfen keine Kratzer dem Membranglas entstehen. Auf der Oberfläche des Membranglases und Diaphragmas abgelagerte Verunreinigungen müssen beseitigt werden. Zur Reinigung tupfen Sie vorsichtig die Elektrode mit einem wasser-getränkten weichen Papiertuch ab. -
Seite 13: Lebensdauer
Wartung und Reinigung tägige Reinigung und monatliche Kalibration empfohlen. Da die Elektroden sich durch Salzverlust verbrauchen, ist ein Driften (kontinuierliche Veränderung des Messsignals) des Sensorsignals unumgänglich. Wenn Driften beobachten, reinigen Sie die Elektrode und kalibrieren Sie den pH Sensor neu. Lebensdauer Alle pH-Elektroden sind Verschleißteile. -
Seite 14: Kalibrierung
Menü unterscheiden. Aktualisierungen dieser Bedienungsanleitung finden Sie unter www.senect.de. Kalibrierung 1. Reinigen Sie die Elektrode kurz unter fließendem Leitungswasser und tauchen Sie diese in die Pufferlösung (Kalibrierlösung pH 4.0). 2. Wählen Sie im Menü Ihrer Steuerung Sensoren den Steckplatz, an dem der pH-Sensor steckt, und anschließend „Sensor Kalibration / Messkanal 1 /... - Seite 15 Wartung und Reinigung Tipp: Falls Sie mit einer anderen Kalibrierlösung arbeiten möchten, können Sie auch den pH-Wert des Kaliberpunktes mit den Pfeiltasten verändern. 4. Reinigen Sie die Elektrode mit Leitungswasser und tauchen Sie diese in die Kalibrierlösung pH 10. Wählen Sie im Menü...
-
Seite 16: Co 2 Berechnung
Berechnung Die Konzentration gelösten Kohlendioxids lässt sich indirekt über die Parameter Alkalinität, Temperatur und den pH-Wert bestimmen. Die SENECT Steuerungen können die CO -Konzentration automatisch berechnen, wenn die Alkalinität manuell eingegeben wird (z.B. über photometrische Messung bestimmt) und die Temperatur bekannt ist. Wird die Temperatur über einen Sensor gemessen, können Sie im Menü... -
Seite 17: Technische Daten
Technische Daten Technische Daten Abmessungen Sonde: Ø 12 mm, Länge: 120 mm Kabellänge Messwertumformer- Steuerung: Kabellänge Messwertumformer - Elektrode: Spannung: 24 V DC Leistungsaufnahme: << 1 W Temperaturbereich: 0° bis 40 °C Maximaler Druck: 6 bar Messbereich: pH 4 bis pH 10 Genauigkeit: <... -
Seite 18: Informationen Zur Sachgemäßen Entsorgung
Informationen zur sachgemäßen Entsorgung Abb. 3: Skizze des pH Sensor XR1. - Seite 19 (Senect GmbH & Co. KG, An 44 – Nr. 11, D-76829 Landau). Die Senect GmbH & Co. KG ist Mitglied der Stiftung Elektro- Altgeräte Register und für die Produktreihe SENECT wurde eine Entsorgungsvereinbarung getroffen (WEEE-Reg.-Nr.: DE37193510).
-
Seite 20: Gewährleistung
Es gelten die Allgemeinen Geschäftsbedingungen, die auf der Internetseite www.senect.de/AGBs eingesehen werden können. Auf den pH Sensor XR1 besteht 1 Jahr Herstellergarantie und 2 Jahre Gewährleistung auf den Messwertumformer. Da es sich bei der Elektrode um ein Verschleißteil handelt, ist die Elektrode von der Garantie und... - Seite 21 Gewährleistung...
