Senect EPS Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Senect EPS
Inhaltszusammenfassung für Senect EPS
- Seite 1 SENECT Pegelsensor EPS BEDIENUNGSANLEITUNG...
-
Seite 2: Typenbezeichnung
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen auf. Lesen Sie die Warn- und Sicherheitshinweise sorgfältig. Kontrollieren Sie Ihr System täglich. Aktualisierungen der Gebrauchsanweisung erhalten Sie unter www.senect.de © SENECT GmbH & Co. KG – FW00.90... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Typenbezeichnung ................ 2 Inhaltsverzeichnis ................3 Verwendete Symbole und Signalwörter ........4 Allgemeine Sicherheitshinweise ............ 5 Bestimmungsgemäße Verwendung und Leistungsbeschreibung . 7 Inbetriebnahme ................8 Lieferumfang ................8 Hinweis ..................8 Installation und Inbetriebnahme ..........8 Wartung und Reinigung .............. 12 Technische Daten ................ -
Seite 4: Verwendete Symbole Und Signalwörter
Verwendete Symbole und Signalwörter Verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr. WARNUNG! Warnung möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen. VORSICHT! Warnung möglichen mittleren und/oder leichteren Verletzungen. ACHTUNG! Hinweise beachten, Sachschäden zu vermeiden. HINWEIS! Weiterführende Informationen für Gebrauch des Gerätes! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag. -
Seite 5: Allgemeine Sicherheitshinweise
Sonneinstrahlung geschützt eingebaut werden und darf nur bei einer Umgebungstemperatur zwischen 0°C und +40°C betrieben werden. Das Gerät darf nicht modifiziert werden, ausgenommen hiervon sind Erweiterungen oder Software- Updates von SENECT®. Es ist untersagt, das Gerät zu öffnen... - Seite 6 Verwenden Sie nur Original-SENECT®- oder von SENECT® gelieferte oder genehmigte Erweiterungs-, Ersatz- oder Zubehörteile. Die Pegelsensor EPS ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre...
-
Seite 7: Bestimmungsgemäße Verwendung Und Leistungsbeschreibung

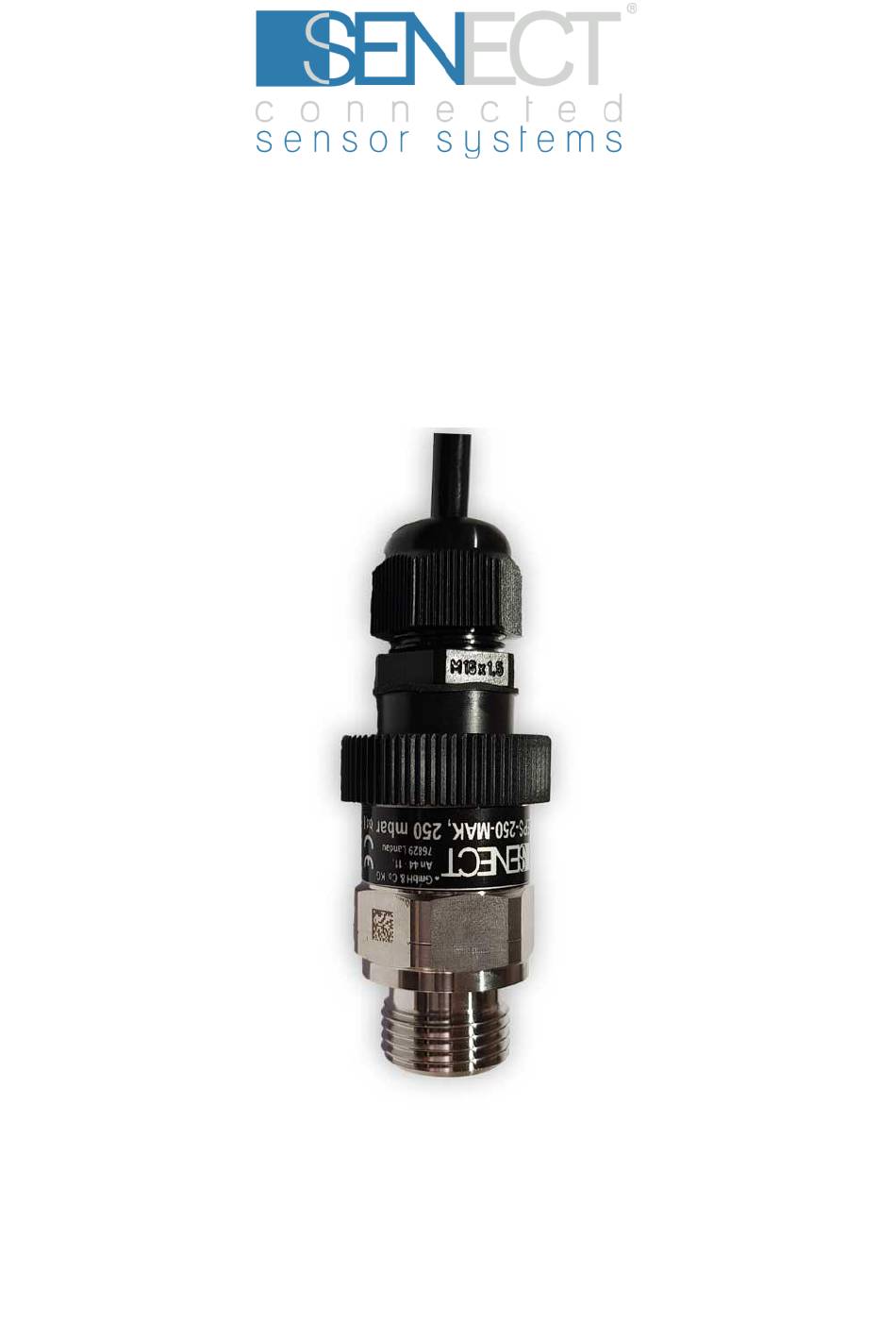

Bestimmungsgemäße Verwendung und Leistungsbeschreibung Bestimmungsgemäße Verwendung und Leistungsbeschreibung Die Pegelsensor EPS dient zur Messung des Wasserstandes in Behältern über den Differenzdruck in einem Messbereich von 0 bis 250 mbar bei einer Temperatur zwischen >0°C und +40°C. Der Sensor ist für die Verwendung in industriellen... -
Seite 8: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Lieferumfang o 1 x Sensor Pegelsensor EPS o 1 x Bedienungsanleitung Hinweis Bitte achten Sie darauf, dass die Verpackung unbeschädigt und vor Inbetriebnahme nicht geöffnet war und dass alle im Lieferumfang bezeichneten Positionen vorhanden sind. Falls Sie Mängel, Beschädigungen oder das Fehlen von im Lieferumfang... - Seite 9 Obere Schwelle Hysterese Alarm Ein / Aus Sensor Typ PS-300-MA EPS-250-MA EDS-2500-MA Steckplatz Name Nullpunkt ändern FW00.90 Verbinden Anschlusskabel Ihrer Steuerungseinheit an einem der blau markierten Sensor- Steckplätze. Die SENECT Steuerungseinheiten erkennen den Pegelsensor EPS automatisch und starten den Betrieb.
- Seite 10 Inbetriebnahme Prüfen Sie im Menü unter Sensoren / Steckplatz X / Sensor Typ, ob der Pegelsensor korrekt erkannt wurde (EPS-250- MA). Um den Pegelsensor mit einer Funktion zu belegen, wählen Sie unter Sensoren / Steckplatz X / Position den Einsatzort aus.
- Seite 11 4. Wählen Sie die Position und damit die Funktion der Sonde unter Sensoren / Steckplatz / Position aus. 5. Referenzieren Sie die Pegelsensor unter Sensoren / Steckplatz / Position. Je nach verwendeter Software-Version kann sich das Menü unterscheiden. Aktualisierungen dieser Bedienungsanleitung finden Sie unter www.senect.de.
-
Seite 12: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Wenn der Sensor gereinigt wird, achten Sie darauf, dass die Keramik-Sensor-Membran im Inneren niemals berührt wird. Benutzen Sie keine Reinigungsmittel. Technische Daten Abmessungen Sonde: Ø 34 mm, Länge: 85 mm Material (Medium-ber.): Edelstahl 316L, Keramik Kabellänge: Spannung: 24 V DC... - Seite 13 Technische Daten...
-
Seite 14: Informationen Zur Sachgemäßen Entsorgung
(Senect GmbH & Co. KG, An 44 – Nr. 11, D-76829 Landau). Die Senect GmbH & Co. KG ist Mitglied der Stiftung Elektro- Altgeräte Register und für die Produktreihe SENECT wurde eine Entsorgungsvereinbarung getroffen (WEEE-Reg.-Nr.: DE37193510). -
Seite 15: Gewährleistung
Gewährleistung Gewährleistung Bitte prüfen Sie beim Erhalt Ihres Pegelsensors EPS sowohl die Vollständigkeit als auch die Funktion aller mitgelieferten Teile. Sollten Sie dennoch Beanstandungen haben, kontaktieren Sie uns bitte unverzüglich, am besten per Email (info@senect.de). Beschreiben Sie bitte Ihr Anliegen möglichst genau, so dass wir Ihnen schnellstmöglich eine Lösung anbieten können.
