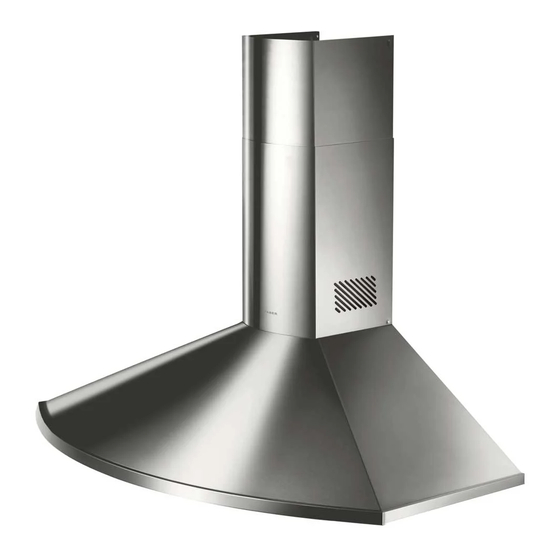

Faber TENDER Bedienungsanleitung
Verwandte Anleitungen für Faber TENDER
Inhaltszusammenfassung für Faber TENDER
- Seite 9 Tender UPUTSTVO ZA UPOTREBU...
- Seite 29 Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing...
- Seite 33 Bedienungsanleitung INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................31 CHARAKTERISTIKEN .................................32 MONTAGE....................................33 BEDIENUNG ..................................36 WARTUNG ...................................37...
-
Seite 59: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninne- ren angebrachten Schild übereinstimmt. -
Seite 60: Charakteristiken
CHARAKTERISTIKEN Platzbedarf 598 - 898 r. 191 7.2.1 Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filtern Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt rechts Luftleitgitter Luftaustritt links Reduzierflansch ø 150-120 mm Luftaustritt-Anschlussstück Pos. St. Montagekomponenten Befestigungsbügel Haubenkörper 7.2.1 Befestigungsbügel oberer Kaminteil... -
Seite 61: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •... -
Seite 62: Anschluss In Umluftversion
Montage des Haubenkörpers 12.d • Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d ein- schrauben. • Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten. • Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten. -
Seite 63: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
Seite 64: Bedienung
BEDIENUNG Bedienfeld Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Betriebsanzeigelampe. ein und aus. V1 Motor Schaltet den Gebläsemotor Geschw. bestimmt die Gebläsegech- mit minimaler Geschwindig- windigkeit und steuert fol- keit ein oder aus. -
Seite 65: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und glei- chzeitig nach unten gezogen werden. •... -
Seite 66: Austauschen Der Aktivkohle Filter
Geruchsfilter (Umluftversion) Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufi- ger auszutauschen. AUSTAUSCHEN DER AKTIVKOHLE FILTER • Die Metallfettfilter entnehmen. • Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfer- nen (A). • Die neuen Filter wie gezeigt montieren (B). •... - Seite 75 Dir. 89/336/CEE 73/23/CEE 93/68/CEE Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.
