F4= Πλήκτρο διαμόρφωσης στο σύστημα Due Fili
Το gateway πρέπει να διαμορφωθεί στο bus Due Fili Plus μόνο ως κύριο.
▪ Πατήστε το F4 παρατεταμένα (10 δευτ.) μέχρι η λυχνία led 4 να αρχίσει να αναβοσβήνει.
▪ Αντιστοιχίστε το ID στο gateway
- στην περίπτωση μπουτονιέρας Master, πατήστε το μπουτόν για αντιστοίχιση,
- στην περίπτωση αλφαριθμητικής μπουτονιέρας, πληκτρολογήστε τη διεύθυνση (ID) που
θέλετε να αντιστοιχίσετε και, στη συνέχεια, πατήστε το πλήκτρο επιβεβαίωσης.
Στο τέλος της διαδικασίας, η λυχνία led 4 παραμένει αναμμένη για να επισημάνει την κανονική
λειτουργία.
CONF= Πλήκτρο ενεργοποίησης αντιστοίχισης χρηστών
▪ Πατήστε στιγμιαία το CONF. Η λυχνία led 5 ανάβει και παραμένει σταθερά αναμμένη.
Η λυχνία led 5 σβήνει στο τέλος της ενεργοποίησης ή, εάν η διαδικασία δεν ολοκληρωθεί με
επιτυχία, σβήνει μετά από 3 λεπτά.
ΣΗΜ. Για να ενεργοποιήσετε την αντιστοίχιση του gateway στον τεχνικό εγκατάστασης, είναι
απαραίτητο ο μηχανισμός να μην έχει ήδη διαμορφωθεί. Με επανειλημμένο πάτημα του
πλήκτρου CONF δεν εκτελείται επανεκκίνηση της διαδικασίας.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με
τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύ-
ουν στη χώρα όπου εγκαθίστανται τα προϊόντα.
• Το interface του δικτύου RJ45 10/100/1000 Mbps πρέπει να συνδέεται αποκλειστικά σε
δίκτυο SELV (Safety Extra-Low voltage).

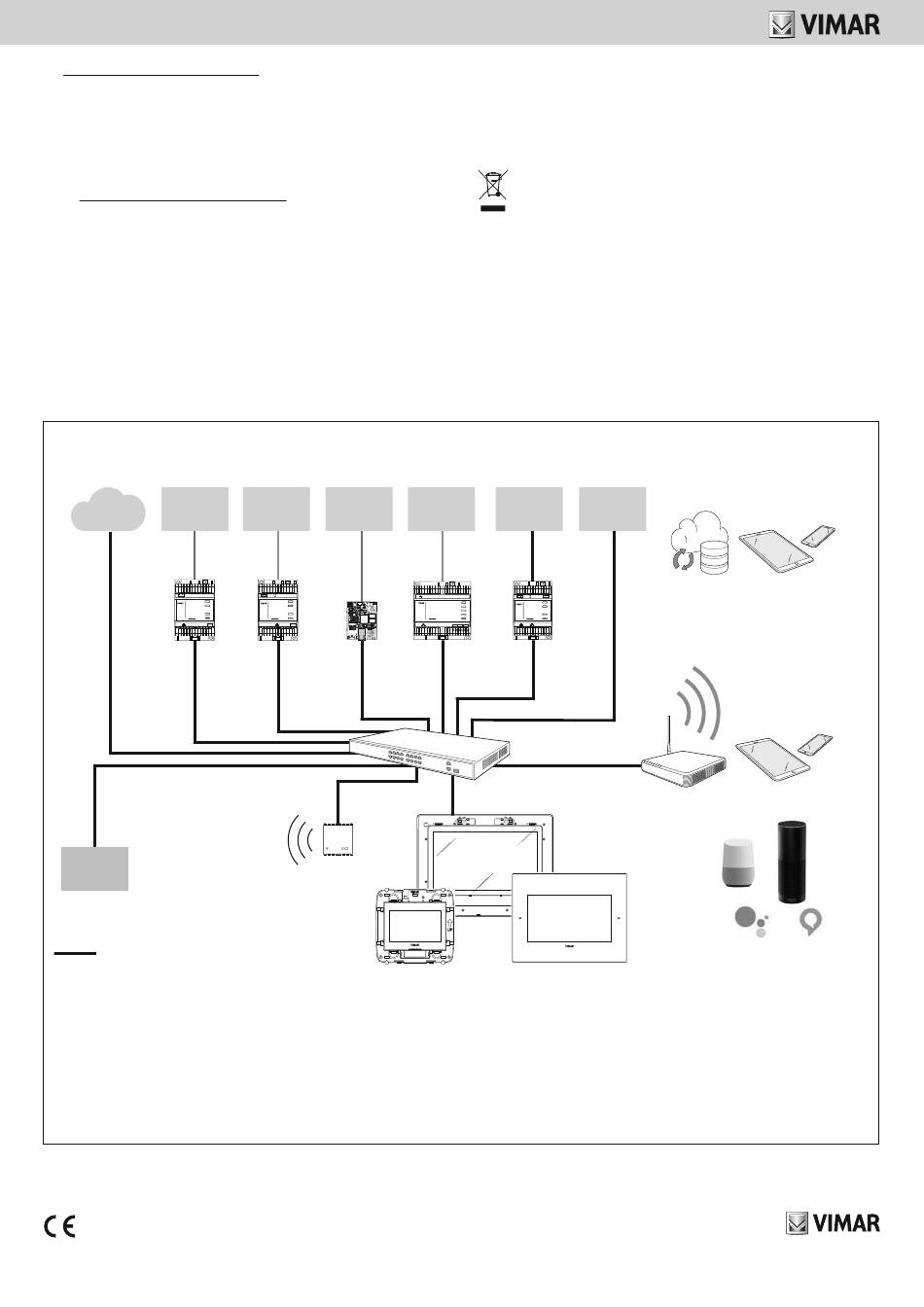

ESEMPIO DI INFRASTRUTTURA INTEGRATA ● EXAMPLE OF INTEGRATED INFRASTRUCTURE ● EXEMPLE D'INFRASTRUCTURE INTÉGRÉE
