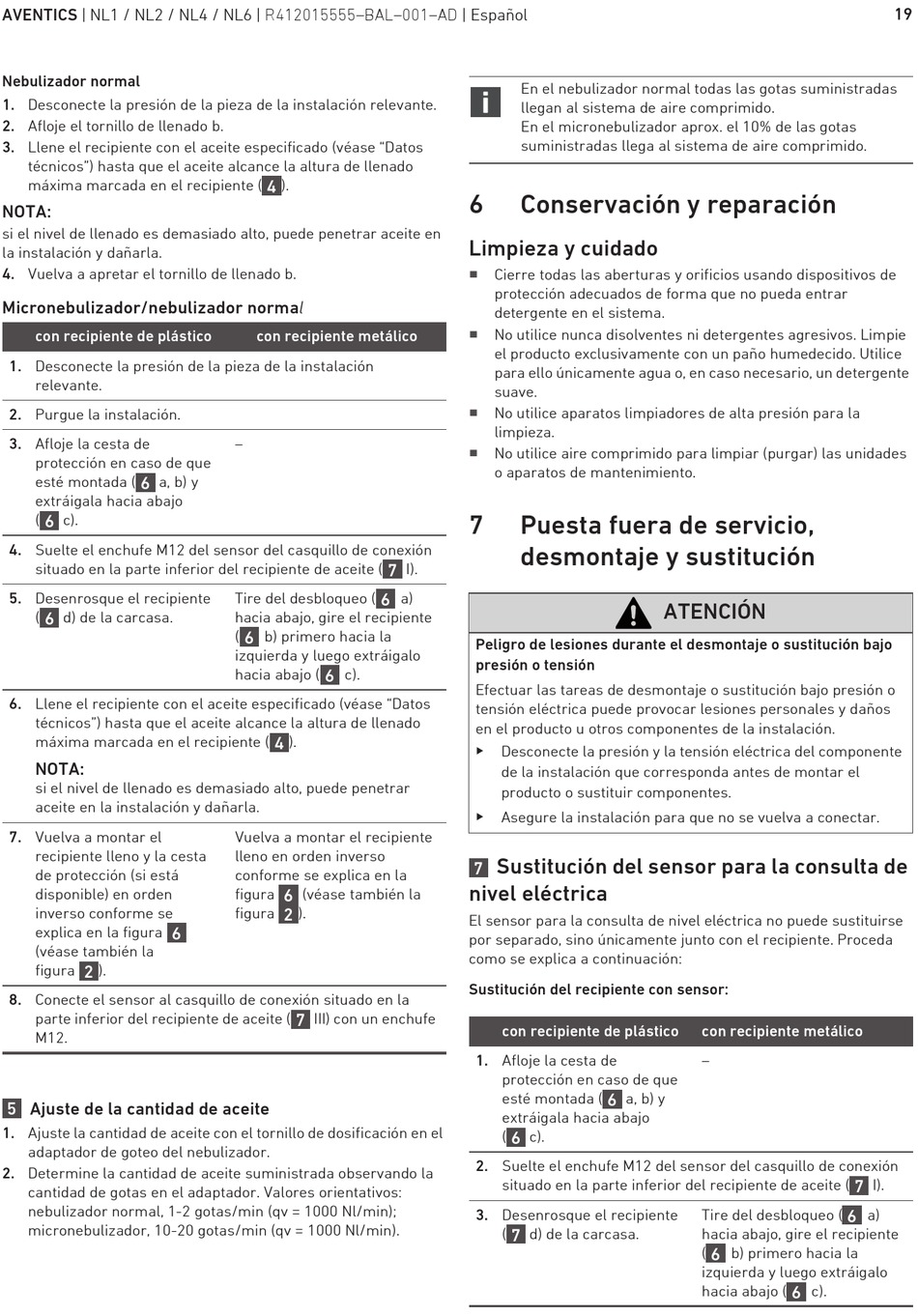

AVENTICS | NL1 / NL2 / NL4 / NL6 | R412015555–BAL–001–AD | Español
Nebulizador normal
1. Desconecte la presión de la pieza de la instalación relevante.
2. Afloje el tornillo de llenado b.
3. Llene el recipiente con el aceite especificado (véase "Datos
técnicos") hasta que el aceite alcance la altura de llenado
máxima marcada en el recipiente (
NOTA:
si el nivel de llenado es demasiado alto, puede penetrar aceite en
la instalación y dañarla.
4. Vuelva a apretar el tornillo de llenado b.
Micronebulizador/nebulizador normal
con recipiente de plástico
1. Desconecte la presión de la pieza de la instalación
relevante.
2. Purgue la instalación.
3. Afloje la cesta de
protección en caso de que
esté montada ( 6 a, b) y
extráigala hacia abajo
( c).
6
4. Suelte el enchufe M12 del sensor del casquillo de conexión
situado en la parte inferior del recipiente de aceite (
5. Desenrosque el recipiente
( 6 d) de la carcasa.
6. Llene el recipiente con el aceite especificado (véase "Datos
técnicos") hasta que el aceite alcance la altura de llenado
máxima marcada en el recipiente (
NOTA:
si el nivel de llenado es demasiado alto, puede penetrar
aceite en la instalación y dañarla.
7. Vuelva a montar el
recipiente lleno y la cesta
de protección (si está
disponible) en orden
inverso conforme se
explica en la figura 6
(véase también la
figura ).
2
8. Conecte el sensor al casquillo de conexión situado en la
parte inferior del recipiente de aceite (
M12.
Ajuste de la cantidad de aceite
5
1. Ajuste la cantidad de aceite con el tornillo de dosificación en el
adaptador de goteo del nebulizador.
2. Determine la cantidad de aceite suministrada observando la
cantidad de gotas en el adaptador. Valores orientativos:
nebulizador normal, 1-2 gotas/min (qv = 1000 Nl/min);
micronebulizador, 10-20 gotas/min (qv = 1000 Nl/min).
).
4
con recipiente metálico
–
7 I).
Tire del desbloqueo ( a)
6
hacia abajo, gire el recipiente
( b) primero hacia la
6
izquierda y luego extráigalo
hacia abajo ( c).
6
4 ).
Vuelva a montar el recipiente
lleno en orden inverso
conforme se explica en la
figura (véase también la
6
figura ).
2
III) con un enchufe
7
En el nebulizador normal todas las gotas suministradas
llegan al sistema de aire comprimido.
En el micronebulizador aprox. el 10% de las gotas
suministradas llega al sistema de aire comprimido.
6 Conservación y reparación
Limpieza y cuidado
W
Cierre todas las aberturas y orificios usando dispositivos de
protección adecuados de forma que no pueda entrar
detergente en el sistema.
W
No utilice nunca disolventes ni detergentes agresivos. Limpie
el producto exclusivamente con un paño humedecido. Utilice
para ello únicamente agua o, en caso necesario, un detergente
suave.
W
No utilice aparatos limpiadores de alta presión para la
limpieza.
W
No utilice aire comprimido para limpiar (purgar) las unidades
o aparatos de mantenimiento.
7 Puesta fuera de servicio,
desmontaje y sustitución
Peligro de lesiones durante el desmontaje o sustitución bajo
presión o tensión
Efectuar las tareas de desmontaje o sustitución bajo presión o
tensión eléctrica puede provocar lesiones personales y daños
en el producto u otros componentes de la instalación.
O
Desconecte la presión y la tensión eléctrica del componente
de la instalación que corresponda antes de montar el
producto o sustituir componentes.
O
Asegure la instalación para que no se vuelva a conectar.
Sustitución del sensor para la consulta de
7
nivel eléctrica
El sensor para la consulta de nivel eléctrica no puede sustituirse
por separado, sino únicamente junto con el recipiente. Proceda
como se explica a continuación:
Sustitución del recipiente con sensor:
con recipiente de plástico
1. Afloje la cesta de
protección en caso de que
esté montada ( a, b) y
6
extráigala hacia abajo
( 6 c).
2. Suelte el enchufe M12 del sensor del casquillo de conexión
situado en la parte inferior del recipiente de aceite (
3. Desenrosque el recipiente
( d) de la carcasa.
7
ATENCIÓN
con recipiente metálico
–
Tire del desbloqueo (
hacia abajo, gire el recipiente
( b) primero hacia la
6
izquierda y luego extráigalo
hacia abajo ( c).
6
19
I).
7
6 a)
