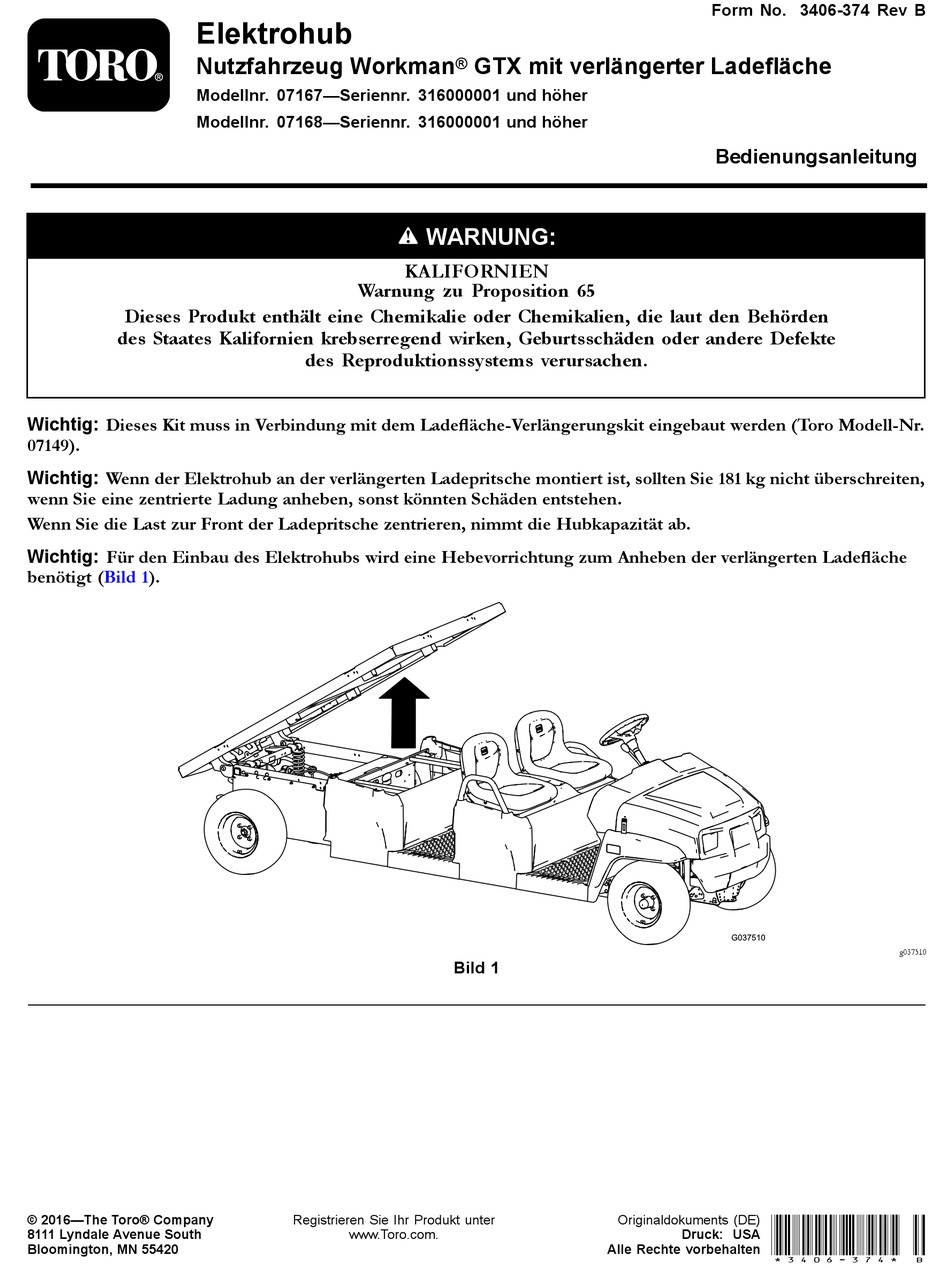

Elektrohub
Nutzfahrzeug Workman
Modellnr. 07167—Seriennr. 316000001 und höher
Modellnr. 07168—Seriennr. 316000001 und höher
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Wichtig: Dieses Kit muss in Verbindung mit dem Ladefläche-Verlängerungskit eingebaut werden (Toro Modell-Nr.
07149).
Wichtig: Wenn der Elektrohub an der verlängerten Ladepritsche montiert ist, sollten Sie 181 kg nicht überschreiten,
wenn Sie eine zentrierte Ladung anheben, sonst könnten Schäden entstehen.
Wenn Sie die Last zur Front der Ladepritsche zentrieren, nimmt die Hubkapazität ab.
Wichtig: Für den Einbau des Elektrohubs wird eine Hebevorrichtung zum Anheben der verlängerten Ladefläche
benötigt
(Bild
1).
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
GTX mit verlängerter Ladefläche
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3406-374 Rev B
Bedienungsanleitung
Alle Rechte vorbehalten *3406-374* B
Originaldokuments (DE)
Druck: USA
g037510

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Workman GTX

Inhaltszusammenfassung für Toro Workman GTX

  • Seite 1 Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen. Wichtig: Dieses Kit muss in Verbindung mit dem Ladefläche-Verlängerungskit eingebaut werden (Toro Modell-Nr. 07149). Wichtig: Wenn der Elektrohub an der verlängerten Ladepritsche montiert ist, sollten Sie 181 kg nicht überschreiten, wenn Sie eine zentrierte Ladung anheben, sonst könnten Schäden entstehen.

  • Seite 2: Vorbereiten Der Maschine

    Vorbereiten der Maschine 1. Stellen Sie die Maschine auf einer ebenen Fläche ab. 2. Aktivieren Sie die Feststellbremse. 3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel aus der Zündung. g038563 Befestigen der Hubhalterung Wichtig: Die verlängerte Ladefläche wurde für eine bessere Darstellung aus der Abbildung entfernt worden, entfernen Sie nicht die verlängerte Ladefläche.
  • Seite 3 g038791...

  • Seite 4: Befestigen Des Aktuatoranschlags

    Befestigen des Aktuatoranschlags Nur elektrische Maschinen Befestigen Sie den Aktuatoranschlag mit der Schraube und Mutter an der Befestigungshalterung des Batteriefachs. g037512 Bild zeigt elektrische Maschine...

  • Seite 5: Einsetzen Der Sicherung

    Einsetzen der Sicherung Setzen Sie die 15-A-Sicherung in den Sicherungsblock. g038701 Bild oben zeigt Benzinmaschine; Bild unten zeigt elektrische Maschine...

  • Seite 6: Einbauen Des Schalters

    Einbauen des Schalters 1. Nehmen Sie die Kunststoffabdeckung vom Armaturenbrett ab. Hinweis: Werfen Sie die Kunststoffabdeckung weg. 2. Setzen Sie den Schalteranschluss durch die Öffnung im Armaturenbrett ein. 3. Befestigen Sie einen Schalter am Schalteranschluss. 4. Stellen Sie sicher, dass der Schalter richtig ausgerichtet ist. g037514...
  • Seite 7 Befestigen des Hubzylinders Wichtig: Befestigen Sie das Kabel des Hubzylinders mit Kabelbinden so am Kabelbaum, dass es keine scharfen oder beweglichen Teile berührt. Stellen Sie sicher, dass noch genügend Spiel im Kabelbaum für den gesamten Bewegungsbereich verbleibt. 1. Befestigen Sie den Hubzylinder mit einem Lastösenbolzen und Splint. 2.
  • Seite 8 Wichtig: Stützen Sie den Hubzylinder mit einem Block ab, sodass er in einem 45°-Winkel nach oben ausgefahren ist. g038792...

  • Seite 9: Betrieb

    Betrieb WARNUNG: Wenn Sie die Maschine mit angehobener Staubox fahren, kann die Maschine leicht umkippen oder sich überschlagen. Die Stauboxstruktur kann beschädigt werden, wenn Sie die Maschine mit angehobener Staubox verwenden. • Setzen Sie die Maschine nur bei abgesenkter Staubox ein. •...
  • Seite 10 Hinweise:...
  • Seite 11 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
  • Seite 12 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Vertragshändler wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
