TeeJet Technologies RX720 Benutzerhandbuch Seite 4
TECHNISCHE DATEN
Leistung
1
Kanalkonfiguration ......................................555 Kanäle
Signalverfolgung
10
GPS ..................................................L1, L2, L2, L2C, L5
GLONASS ............................................................ L1, L2
Galileo ..................................E1, E5a/b, E5, E5, AltBOC
BeiDou ...................................... B1l, B1C, B2l, B2l, B2a
SBAS .......................................................................... L1
L-Band
Horizontale Positionsgenauigkeit .................... (RMS)
Einzelpunkt L1/L2 .......................................... 3,9 ft/1,2m
SBAS
.....................................................23,6 Zoll/60 cm
2
DGPS .....................................................15,7 Zoll/40 cm
TerraStar-L
...........................................15,7 Zoll/40 cm
3,4
TerraStar-C PRO
.....................................1 Zoll/2,5 cm
3,4
Horizontale Positionsgenauigkeit .....................(95 %)
Einpunkt L1/L2 ............................................. 7,9 ft/2,4 m
SBAS
.........................................................3,9 ft/120 cm
2
DGPS .....................................................31,5 Zoll/80 cm
TerraStar-L
...........................................19,7 Zoll/50 cm
3,4
TerraStar-C PRO
.....................................1,2 Zoll/3 cm
3,4
Genauigkeit Durchg. zu Durchg. .......................(95 %)
L1/L2 ClearPath Einzelpunkt ..................13,8 Zoll/35 cm
TerraStar-L ................................................5,9 Zoll/15 cm
TerraStar-C PRO ........................................0,8 Zoll/2 cm
Maximale Datenrate
Messungen ................................................. Bis zu 20 Hz
Position ............................................................Bis 20 Hz
Zeit bis zur ersten Korrektur
Kaltstart
..................................................<40 s (typisch)
5
Warmstart
...............................................<20 s (typisch)
6
Signalwiederaufnahme
L1..............................................................0,5 s (typisch)
L2............................................................<1,0 s (typisch)
Geschwindigkeitsgenauigkeit
.............. 0,03 m/s RMS
7
Zeitgenauigkeit
...........................................20 ns RMS
8
1.
Typische Werte (unter freiem Himmel). Leistungsbeschreibungen
in Abhängigkeit von GNSS-Systemeigenschaften, Betriebsabbau
im Signal-in-Raum (SIS), ionosphärischen und troposphärischen
Bedingungen, Satellitengeometrie, Grundlinienlänge,
Mehrwegeempfang und dem Vorhandensein von absichtlichen
oder unabsichtlichen Störquellen.
2.
Nur GPS.
3.
Erfordert die Anmeldung zum Datendienst. Abonnements sind bei
TeeJet erhältlich.
98-01559-DE-A4LT R0 German / Deutsch
© TeeJet Technologies 2019
Physikalisch und elektrisch
Abmessungen ..............................8,7 Zoll/220 mm lang
............................................... 7,6 Zoll/192 mm Breite
..................................................2,6 Zoll/66 mm Höhe
Gewicht ..................................................<2,4 lbs/1088 g
Stecker ......................................14-pol. Tyco Amperseal
Montage ...................................4 x M4-Schraubeinsätze
............................................ Integrierte Magnethalterung
................................................. Optionale Montageplatte
Leistung
Eingangsspannungsbereich ..................+7 bis +30 VDC
Leistungsaufnahme
................................. 4 W (typisch)
9
Status-LED ........ Mehrfarbig, bei Tageslicht ablesbar
Umgebungsdaten
Temperatur
Betrieb ...............................................-40 °F bis +158 °F
.........................................................-40 °C bis 70 °C
Lagerung ...........................................-49 °F bis +176 °F
.......................................................-45 °C bis +80 °C
Feuchte ........................ MIL-STD-810G Methode 507.6
Wassertauchprüfung ....MIL-STD-810G Methode 512.6
Shockbeständigkeit .... MIL-STD-810G Methode 516.7
Sonneneinstrahlung ........................... EN60950-22 8.2
................ISO 9022-9, Methode 20, Schweregrad 03
Salznebel .............................................. IEC 60068-2-11
TerraStar-CSand und Staub ............... MIL-STD-810G
Vibrationsfestigkeit
Random ...................... MIL-STD-810G, Verfahren 514.7
Konformität ............................FCC, ISED, CE, E-Mark
Gehäuseschutzart .................................................IP67
4.
Die RMS/95 %-Genauigkeit unter idealen Bedingungen kann je
nach geografischer Region des Benutzers, ionosphärischer Aktivität,
Funkstörwerten, GNSS-Verfügbarkeit und -Konstellationszustand,
Mehrwegeempfangsbedingungen und Vorhandensein von
Störquellen variieren.
5.
Typischer Wert. Kein Almanach oder Ephemeriden und keine
ungefähre Position oder Zeit.
6.
Typischer Wert. Almanach und die letzten Ephemeriden wurden
gespeichert und ungefähre Position und Zeit eingegeben.
www.teejet.com
B EN UT ZE RHAN DBU C H
Gewährleistung
1 Jahr ab Kaufdatum
Elektrischer Anschluss
Pin-Belegung des Steckverbinders

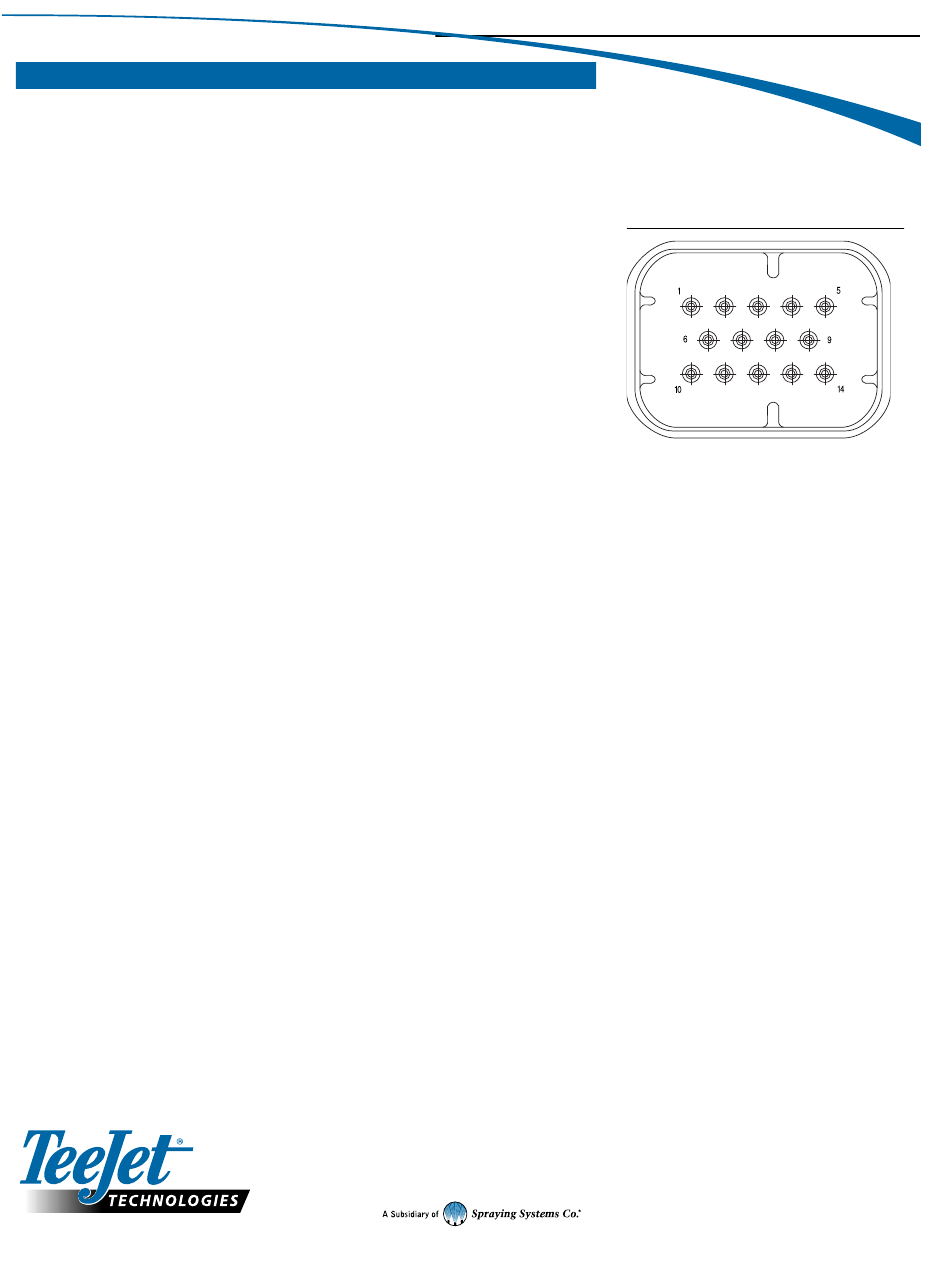

Abbildung 4: Pin-Belegung des Steckverbinders
8
Pin
1 .................................................................... COM1TxD
2 ....................................................................COM1RxD
3 .................................................................... COM2TxD
4 ....................................................................COM2RxD
5 ............................... Signalmasse (COM/MKI/PPS/ER)
6 ............................................................................CAN+
7 .............................................................................CAN-
8 .................................................................... COM3TxD
9 .......................................Leistung Negativ/Rückleitung
Verfahren 510.5
10 .............................ER_OUT(Emulated Radar Output)
11 .........................................................MKI (Mark Input)
12 ............................. PPS (Puls pro Sekunde) Ausgang
13 ..................................................................COM3RxD
14 ..............................................Versorgung plus/Quelle
7.
Die Ausfuhrgenehmigung beschränkt den Betrieb auf maximal
515 Meter pro Sekunde.
8.
Die Zeitgenauigkeit beinhaltet keine Verschlechterungen aufgrund
von HF- oder Antennenverzögerungen.
9.
Stromverbrauchswerte für GPS L1/L2.
10. Die Verfolgung der Signale hängt vom gekauften Empfängermodell/
Konfiguration ab.
Verwendung
