TeeJet Technologies RX720 Benutzerhandbuch Seite 3

MONTAGEANLEITUNG
Der RX720 ist mit drei (3) eingebauten Magneten zur Befestigung an der mitgelieferten Montagehalterung ausgestattet. Wenn eine permanente Montage für den RX720
erforderlich ist, wenden Sie sich bitte an den technischen Support von TeeJet Technologies, um weitere Informationen zu erhalten.

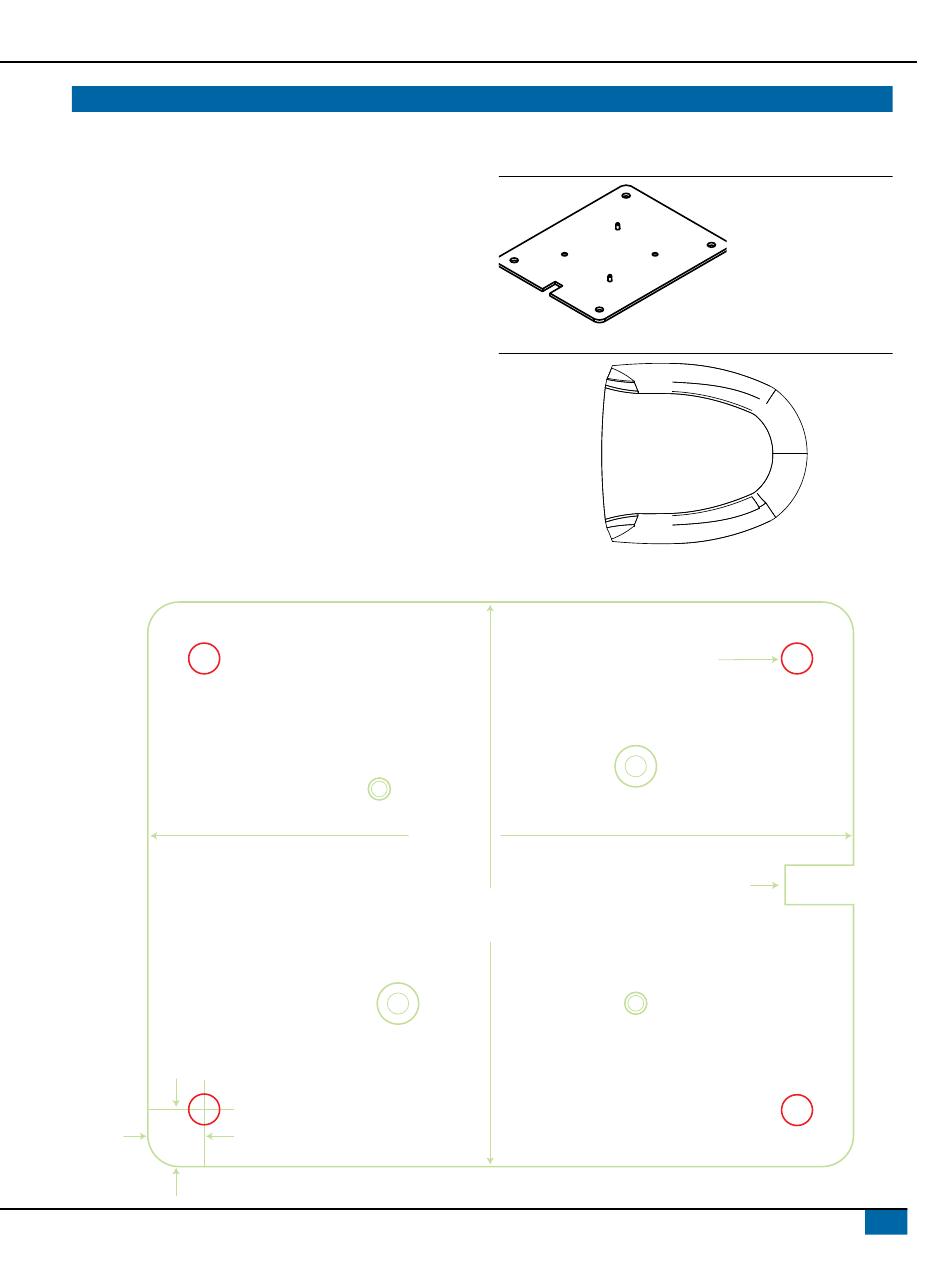

Zwischenbefestigungs-Plattenschablone
Im Hintergrund dieser Bedienungsanleitung wurde eine Vorlage für die
Zwischenmontageplatte gezeichnet.
• Rote Kreise zeigen Löcher an, mit denen die Befestigung erfolgt.
• Grüne Linien zeigen den Umriss der Halterung und andere Löcher für die
Befestigung der Freigabeplatte an.
Hinweise zur Montage
• Wählen Sie einen Standort, der einen freien Blick auf den Himmel hat, sodass
jeder Satellit über dem Horizont ungehindert verfolgt werden kann.
• Bei der Montage des RX720-Empfängers ist ein Abstand von mindestens
5,9 Zoll/15 cm zwischen dem Empfänger und einer eventuellen Biegung des
Kabels erforderlich. Jede Länge kürzer als 5,9Zoll/15 cm belastet das Kabel
und das Gehäuse für den RX720 übermäßig.
• Der Empfänger sollte nicht dort montiert werden, wo sich Wasser um ihn herum
ansammeln kann. Das Empfängergehäuse ist so konzipiert, dass es Regen
und Spritzwasser standhält, darf aber nicht über einen längeren Zeitraum in
Flüssigkeiten eingetaucht bleiben.
• Montieren Sie den Empfänger über allen anderen Metallgegenständen, um
Mehrwegeempfang zu vermeiden. Satellitensignale, die vom GNSS-Empfänger
durch eine Reflexion von einem Objekt empfangen werden, können die
Positionierungsgenauigkeit verringern. Beispielsweise können Dachträger,
große Scheinwerfergehäuse usw. Mehrwegeempfang verursachen, der zu
einem Sprung in der GNSS-Position führen können.
0,50 Zoll x 4
12,7 mm x 4
0,50 Zoll x 4
12,7 mm x 4
TEE JE T TECH NOLOGIES
Abbildung 2: Montageplatte
Abbildung 3: Ausrichtungsbeispiel
Verlegen Sie das
Kabel in Richtung
der Rückseite des
Fahrzeugs.
Ø 0,27 Zoll ± 0,01 Durchgangsloch x 4
Ø 6,858 mm ± 0,01 mm Durchgangsloch x 4
6,25 Zoll
158,75 mm
5,0 Zoll
127,0 mm
Diese Seite zeigt zur
Rückseite des Fahrzeugs
www.teejet.com
Ausrichtung in
Richtung der
Vorderseite des
Fahrzeugs.
