BE NU T ZE RHAN DBU CH
ERSTE SCHRITTE
Diese Anleitung hilft bei der Einrichtung und Bedienung des GNSS-Empfängers RX720. Mit Ausnahme des Einsatzes in RTK-Anwendungen wird der Empfänger in der
bestellten Konfiguration von TeeJet betriebsbereit ausgeliefert. Wenn der Empfänger richtig montiert ist, mit freiem Blick auf den Himmel, und wenn die Anschlüsse für
Daten und Strom abgeschlossen sind, beginnt das Gerät, Positionen bereitzustellen. Bei Verwendung von Single Point-(Autonom-)Lösungen werden die Positionsdaten
innerhalb weniger Minuten nach dem Einschalten ausgegeben. Lassen Sie ca. 15 Minuten für qualitativ hochwertige SBAS-Positionen und 20 Minuten für L-Band-
Positionen zur Verfügung vergehen.

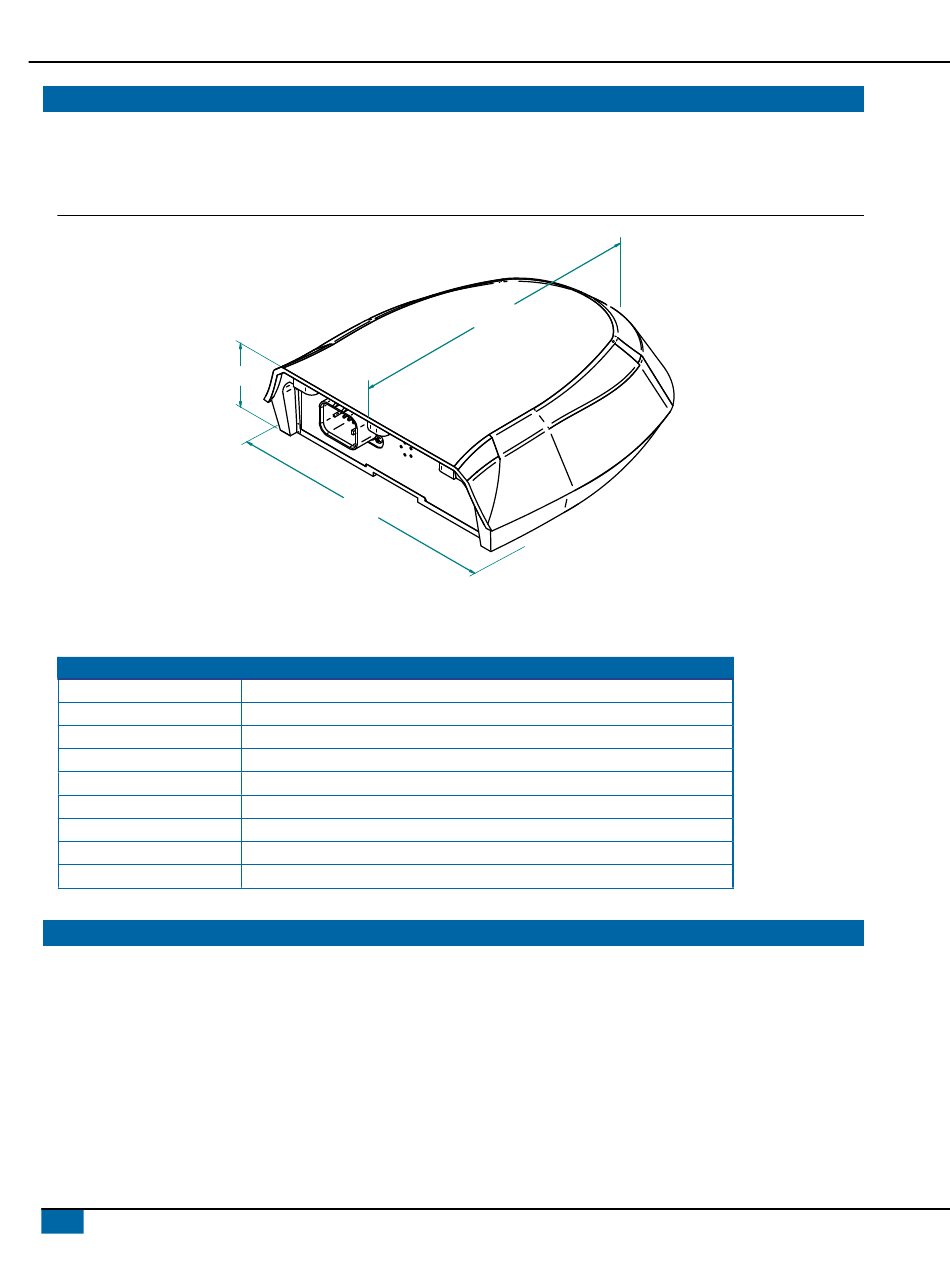

Abbildung 1: Abmessungen RX720
RX720 LED
Die LED auf der Seite des RX720 meldet grundlegende Statusinformationen des Empfängers. Die Funktion der LED am RX720 ist in der folgenden Tabelle
zusammengefasst:
Zustand
Grün, stetig leuchtend
Grün, langsam blinkend (1Hz)
Gelb, stetit leuchtend
Gelb, langsam blinkend (1 Hz)
Gelb, schnekll blinkend (3 Hz)
Rot, stetit leuchtend (Initial)
Rot, stetig leuchtend (kontinuierlich)
Rot, langsam blinkend (1 Hz)
Rot, schnell blinkend (3 Hz)
L-BAND ABONNEMENT
Um den TerraStar-Abonnement L-Band-Service zu abonnieren, gehen Sie wie folgt vor:
1. Notieren Sie sich die Seriennummer Ihres RX720, die Teilenummer des Abonnements, das Sie erwerben möchten, und das Datum, an dem Ihr Abonnement aktiviert
werden soll.
2. Bitten Sie Ihren Händler, den TeeJet-Kundensupport für das TerraStar-Abonnementbulletin [98-01494] zu kontaktieren und diese Informationen anzugeben. Ihr Händler
sendet die Bestellung an TeeJet, und Ihre finanzielle Transaktion findet zwischen Ihnen und Ihrem Händler statt.
HINWEIS: Die Mindestvorlaufzeit für die Aktivierung beträgt 72 Stunden.
Der Empfänger darf zum Zeitpunkt der Aktivierung des Abonnements NICHT eingeschaltet sein. Wenn Sie den Receiver zum ersten Mal nach dem angegebenen
Aktivierungsdatum einschalten, wird die Abonnement-Aktivierung innerhalb von 4 Stunden nach dem Einschalten vom Receiver over-the-air erfasst. Während des späteren
Betriebs des Empfängers benötigt er typischerweise 20 Minuten Betrieb mit freier Sicht auf den Himmel, um die L-Band-Korrekturdaten vollständig zu verarbeiten und einen
GGA-Qualitätsindikatorwert von "2" (TerraStar-L) oder "5" (TerraStar-C PRO) zu liefern.
98-01559-DE R0
2,6 Zoll
65,6 mm
7,6 Zoll
193,9 mm
Beschreibung
Präzise Lösung gut (RTK/PPP oder Fest)
Präzise Lösung konvergierend
Basislösung (Single Point/SBAS/DGPS)
Verfolgung von Satelliten und Berechnung der Ausgangspositionslösung
Initialisiert und kommunikationsbereit
Power On/Reset (für ca. 10 Sekunden nach dem Einschalten oder Zurücksetzen)
Fehler im Empfängersystem, wenn die Anzeige nach 30 Sekunden weiterhin so bleibt.
Positionsqualitätswarnung (unzuverlässig/hoher Fehler)
Positionierungsfehler (unbrauchbar)
8,7 Zoll
220,8 mm
