PolyMount
WARNING: REFER TO QUALIFIED PERSONNEL.
FAILURE TO FOLLOW THESE INSTRUCTIONS
MAY RESULT IN SERIOUS INJURY.

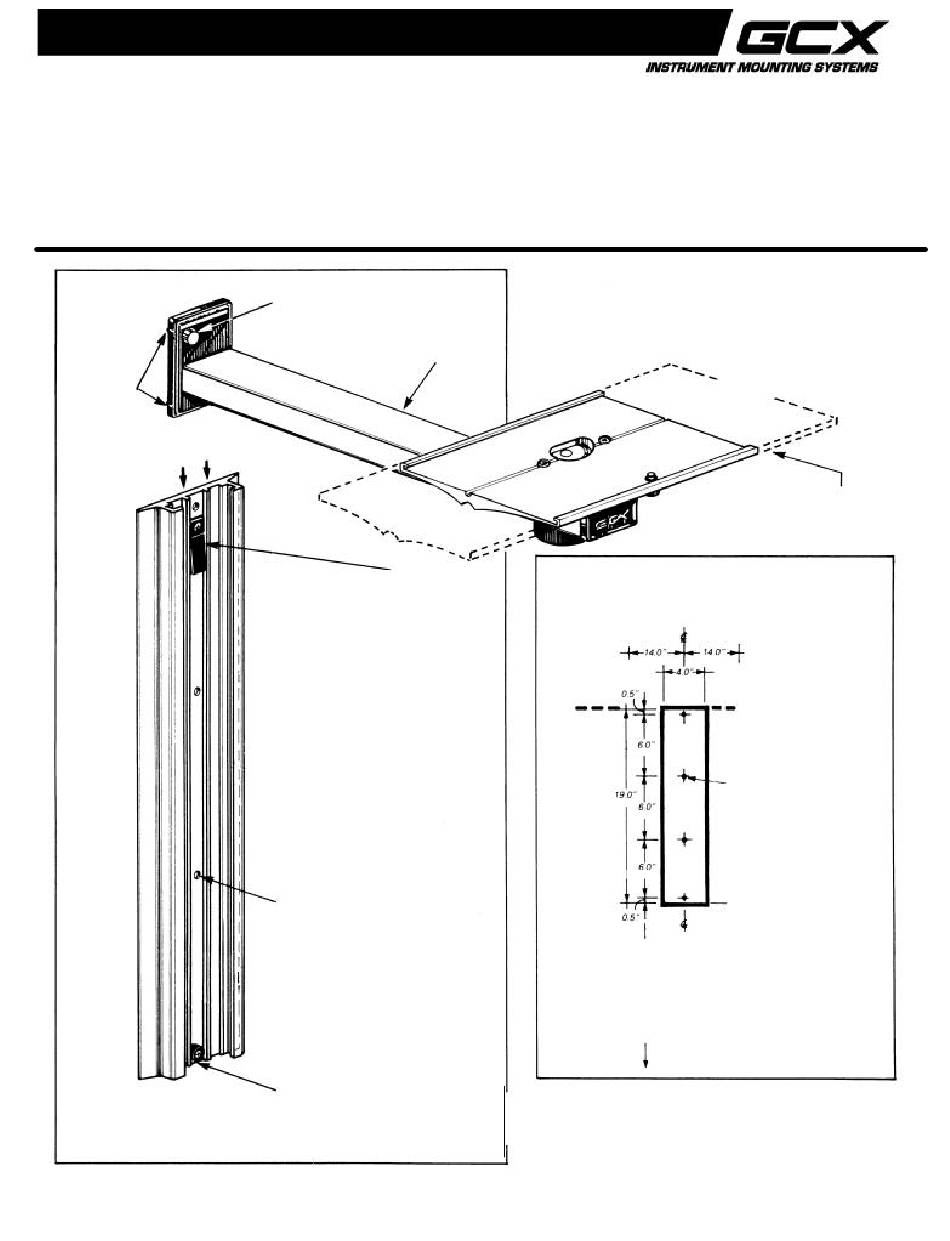

WALL CHANNEL ILLUSTRATION
SHEAR TABS
ALIGN SLIDE SQUARLY WITH WALL
CHANNEL AND PRESS DOWN FIRMLY.
NOTE SHEAR TABS.
WALL CHANNEL INSTALLATION INSTRUCTIONS
FOR NON-SEISMIC SENSITIVE APPLICATIONS
THE MAXIMUM LOAD RATING FOR THIS SYSTEM IS 80 lbs. / 36 Kg
(VB SERIES PRODUCTS) OR 110 lbs. / 50 Kg (FT SERIES PRODUCTS)
NYLON THUMB SCREW
POLYMOUNT ARM
DEPRESSABLE CHANNEL STOP.
DEPRESS TAB TO REMOVE SLIDE/ARM
FROM THE WALL CHANNEL.
#12 X 2/3/4 HIGH TENSILE SHEET METAL
SCREWS OR ¼ -20 X 3" PAN HEAD MACHINE
SCREWS WITH TOGGLE WINGS (4).
FIXED CHANNEL STOP
GCX PROVIDES A COMPLETE LINE OF INSTRUMENT SPECIFIC
MOUNTING ADAPTERS
PLACEMENT RECOMMENDATION
REFER TO "LOCATING THE WALL CHANNEL" ON PAGE 3.
35.56 CM
35.56 CM
10.16 CM
1.27 CM
15.24 CM
48.26 CM
15.24 CM
15.24 CM
1.27 CM
RECOMMENDED MOUNTING HEIGHT
ABOVE FLOOR. THE ACTUAL SPACE
AVAILABLE AND EXISTING FIXED
SERVICES MAY REQUIRE MODIFICATION
OF THIS DIMENSION
.
DU-WC-0001-I-20 Rev B 1/7/00 Page 1 of 28
THE ACTUAL INTERFACE METHOD
DEPENDS ON THE CONSTRUCTION,
DESIGN AND TYPE OF INSTRUMENT
TO BE MOUNTED.
TOP OF WALL
CHANNEL.
#12 x 2-3/4 HIGH
TENSILE SHEET METAL
SCREWS OR ¼ -20 X 3"
PAN HEAD MACHINE
SCREWS WITH
TOGGLE WING (4)
54" (137.16 CM)
BOTTOM OF WALL
CHANNEL
