LICHTSCHRANKE CIR10
Wir danken Ihnen, um ein Produkt PROEM gewählt zu haben. Man empfiehlt
aufmerksam dieses Handbuch zu lesen, für eine leistungsfähigere Benutzung von Ihren
Beschreibung
Die Infrarotlichtschranken PROEM Typ CIR10 sind Geräte, um die Sicherheit
von Gütern und Leuten im Betrieb von automatischen Schliessungssystemen zu
schützen.
Das System bestehet aus einem Paar von Infrarotvorrichtungen TX und
RX mit fester Optik, die bei einer Wellenlänge von 880 nm arbeiten. Die
Nennreichweite ist gleich 10 Metern in allen Sichtverhältnissen (Regen, Nebel,
Staub).
Technische eigenschaften
Infrarotausstrahlung mit Diode:
Dauermodulation:
Wellenlänge der Ausstrahlung:
Stromversorgung:
Stromverbrauch bei 12 V Ws/Gs
-Empfänger:
-Sender:
Stromverbrauch bei 24 V Ws/Gs
-Empfänger:
-Sender:
Doppelrelais mit Austausch in Serie:
Ausgangskontakt:
Abschaltleistung bei Gleichstrom:
Abschaltleistung bei Wechselstrom:
Betriebstemperatur:
Gehäusesschutzgrad:
Nennreichweite unter allen Bedingungen:
Abmessungen
Entsprechend:
Zertifikat:
Packing list
BENENNUNG
DICHTUNG
SENDER
EMPFÄNGER
GLAS
GLÄSER-BEFESTIGUNGSSCHRAUB
BEFESTINGUNG SCHRAUBEN
EINSATZ KUNSTOFF Ø5
BOHRUNG SHILFE

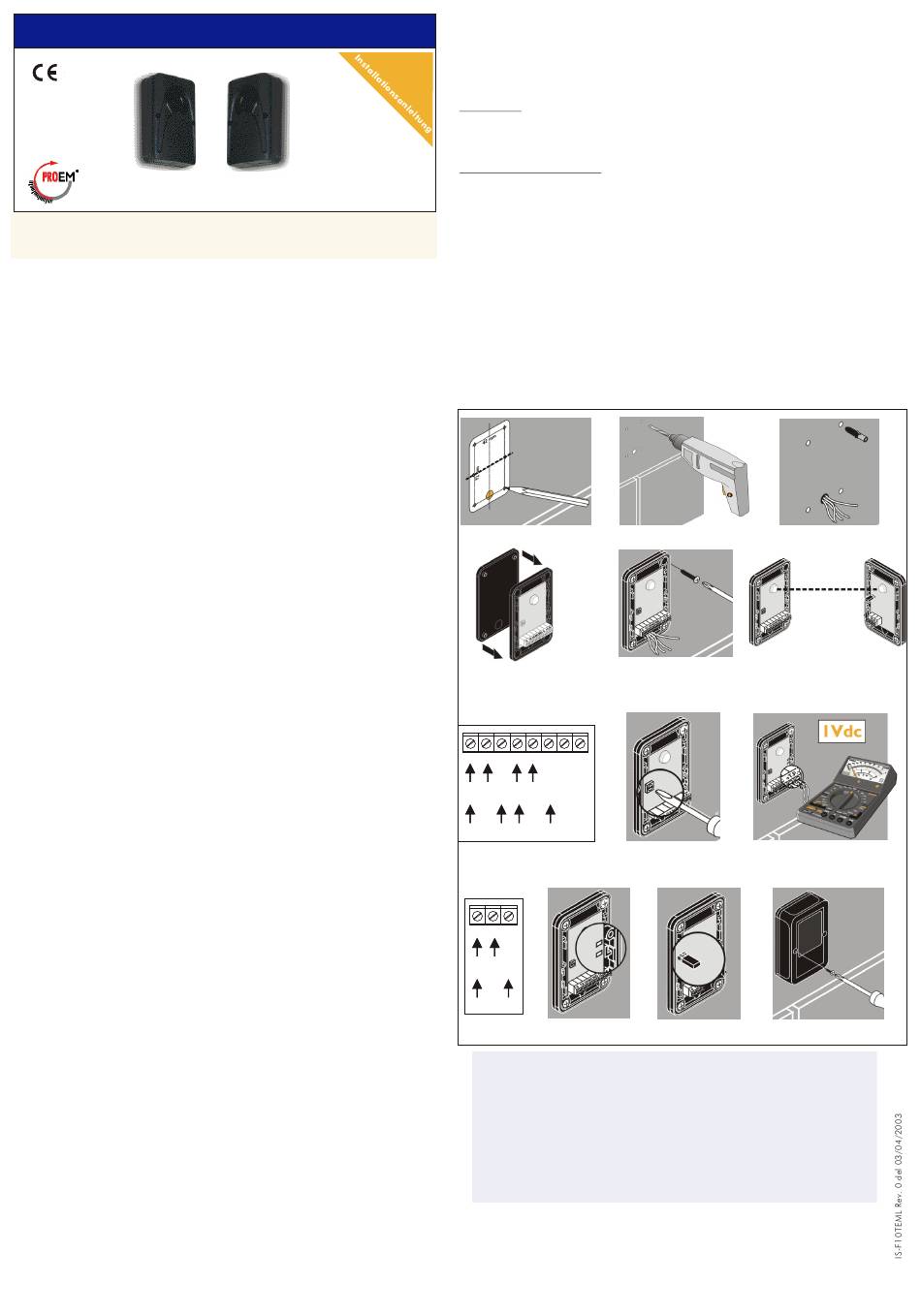

Installation
1-Die Position der Befestigungs-Löcher mit der gelieferten Schablone (Bild 1)
bestimmen;
2-Die Befestigungs-Löcher (Bild 2) machen;
3-Die Einsatzstücke (Bild 3) positionieren;
4-Die Dichtung und die elektronische Leiterplatte der Lichtschranke (Bild 4)
zusammenbauen;
5-Durch die gelieferte Schrauben die Lichtschranke befestigen (Bild 5);
6-Wenn die elektrischen Verbindungen (Bild 7 und 10)
- Verbrauch 12 Vac/dc : Klemmen 0 - 12.
- Verbrauch 24 Vac/dc : Klemmen 0 - 24.
und die Einstellungen (Bild 6,11 und 12) ausgeführt wurden , durch die
gelieferte Schrauben das Glas befestigen (Bild 13).
Empfohlner Kabelquerschnitt:
2
-Sendzelle 2 x 0,6 mm
2
-Empfangszelle 2 x 0,6 mm .
CIR10
Geräten.
GaAlAs
1.5 KHz
880 nm
12-24 V Ws/Gs
34 mA
45 mA
34 mA
42 mA
Ya
1 NC 1 NO
24 W / 48 V
60 VA / 48 V
-20 °C / +55 °C
IP55
10 Meter
90 x 60 x 22 mm
Vorschrift UNI8612
CE
M
ENGE
2
1
1
2
4
8
8
1
Den Ausgangs-Kontakt (Bild 7) verbinden:
-Kontakt NC: Klemmen C-NF (Kontakt normalerweise geschlossen)
-Kontakt NO: Klemmen C-NO (Kontakt normalerweise geoffnet)
Ausrichtung
Den Sender derart mit dem Empfänger ausrichten dass ein Strahlenbündel gebildet
wird. Die rote Led LR wird gelöscht (Bild. 11).
Empfindlichkeitseinstellung
Wenn der Abstand zwischen dem Sender und dem Empfänger unter 5 Metern liegt,
die Brücke entfernen (
Bild.
11 ).
Die Empfindlichkeit am Potentiometer P1 einstellen (
Bei der optimalen Einstellung Beträgt die Spannung zwischen den klemmen T un P
1 Vdc ( mit einem Voltmeter zu messen -
LED-Zustände
Am Sender
- Die grüne Led schaltet sich ein, wenn der Sender stromversorgt wird.
Am Empfänger
- Die grüne Led schaltet sich ein, wenn der Empfänger stromversorgt wird.
- Die rote Led schaltet sich ein, wenn Sender und Empfänger nicht korrekt
ausgerichtet sind.
Bild. 1
Bild. 4
Empfanger
0
12
24
C NO NC +T. P .
12 Vac/dc
N.A.
N.C.
24 Vac/dc
Bild. 7
Sender
0
12
24
12 Vac/dc
24 Vac/dc
Bild. 10
Bild. 11
Die Garantie beträgt 24 Monaten vom inneren angezeigten
Herstellungsdatum . Während solcher Periode, wenn das
Gerät nicht korrekt wegen eines defekten Bauelements
arbeitet, wird es beseitigt oder nach Hersteller Entscheidung
ersetzt. Die Garantie bedeckt die Integrität des plastischen
Gehäuses nicht.
Die Garantie wird beim Sitz des Herstellers geleistet.
Tel. +33 4 42965873
Fax. +33 4 42964577
E-Mail : info@technoem.com
Web: www.technoem.com
Einstellung
Bild.
8).
Bild.
9 ).
Bild. 2
Bild. 5
Bild. 8
Bild. 9
Bild. 12
Bild. 13
GARANTIE
TECHNO-EM
Bild. 3
Bild. 6
