FOTOCELLULE INFRAROSSO 10M
Vi ringraziamo per aver scelto un prodotto PROEM. Per un utilizzo più efficiente
della Vostra apparecchiatura si consiglia di leggere attentamente questo manuale.
Descrizione
Le fotocellule all'infrarosso PROEM mod. CIR10 costituiscono un dispositivo di
sicurezza destinato alla protezione di beni e persone in sistemi di apertura
automatica.
Il sistema è composto da una coppia di dispositivi all'infrarosso TX ed RX ad ottica
fissa operanti alla lunghezza d'onda di 880 nm.
La portata nominale è di 10 metri, in tutte le condizioni di visibilità ( pioggia,
nebbia, polvere ).
Le ridotte dimensioni d'ingombro ne permettono la semplicità d'installazione su
ogni tipo di struttura.
Caratteristiche tecniche
Emissione infrarossi con diodo:
Modulazione continua:
Lunghezza d'onda di emissione:
Alimentazione:
Consumo in 12 Vac/dc
- ricevitore:
- trasmettitore:
Consumo in 24 Vac/dc
- ricevitore:
- trasmettitore:
Doppio relé con scambi in serie:
Contatto di uscita:
Potere di interruzione corrente continua:
Potere di interruzzione corrente alternata:
Temperatura di funzionamento:
Test point per la centratura.
Guarnizione per l'appoggio a parete in gomma termoplastica
Protezione del contenitore:
Portata nominale in tutte le condizioni:
Dimensioni (mm):
Conformità:
Marcatura:
Contenuto della confezione
Descrizione
Guarnizioni
Trasmettitore
Ricevitore
Viti fissaggio fotocellula
Viti fissaggio coperchio
Tasselli plastici Ø5
Dima di foratura

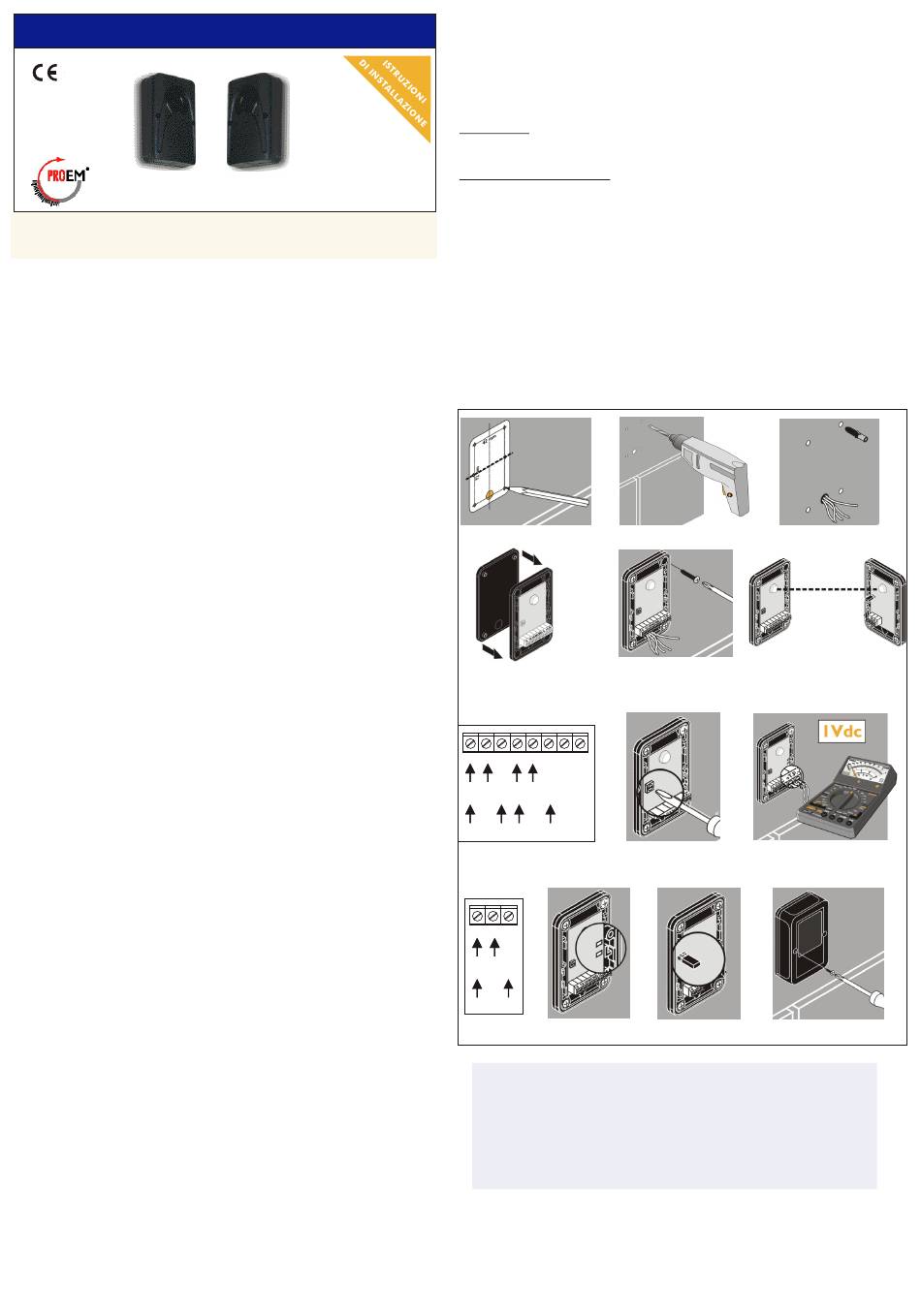

Installazione
1 - Individuare la posizione dei 4 fori di fissaggio per mezzo della dima di
foratura presente nella confezione (Fig. 1);
2 - Praticare i fori per il fissaggio della base. (Diam del foro: 5 mm);
4 - Posizionare i 4 tasselli in plastica in dotazione (Fig. 3);
5 - Assemblare la guarnizione e la fotocellula ( Fig. 4);
6 - Fissare la cellula per mezzo delle 4 viti in dotazione (Fig. 5);
7 - Verificare l'allineamento delle ottiche (Fig. 6);
8 - Eseguire i collegamenti elettrici ed alimentare ricevitore ( Fig. 7) e
trasmettitore ( Fig. 10);
- alim. 12 Vac/dc : Morsetti 0 - 12
- alim. 24 Vac/dc : Morsetti 0 - 24.
9 - Dopo aver eseguito le regolazioni ( Fig. 8) fissare il coperchio per mezzo
delle 2 viti in dotazione.
Sezione di cavo raccomandata:
-Cellula trasmittente 2 x 0,6 mm
2
-Cellula ricevente 4 x 0,6 mm .
CIR10
GaAlAs
1,5 KHz
880 nm
12 - 24 Vac/dc
34 mA
45 mA
34 mA
42 mA
SI
1 NC / 1 NO
24 W / 48 V
60 VA / 48 V
-10°C /+55°C
IP55
10 m
90 x 60 x 22
UNI8612
CE
Q.tà
2
1
1
8
4
8
1
2
Collegare il contatto di uscita ai morsetti C ed NO per un contatto normalmente
aperto oppure C ed NC per un contatto normalmente chiuso ( Fig. 7 ).
Allineamento
Allineare il trasmettitore ed il ricevitore in modo che venga creato il fascio ed il
led rosso LR si spenga ( Fig. 6 - Fig. 11)).
Regolazione della sensibilità
Se la distanza tra il trasmettitore ed il ricevitore è inferiore a 5 metri, togliere il
ponticello sul trasmettitore ( Fig. 12 ).
Regolare la sensibilità azionando il potenziometro sul ricevitore( Fig. 8).
La regolazione ottimale si ottiene quando viene rilevata una tensione di 1 Vdc tra i
morsetti T e P ( tensione misurata con un voltmetro - Fig. 9 ).
Sul Trasmettitore
Il led verde si accende quando il trasmettitore viene alimentato.
Sul ricevitore
- il led verde si accende quando il ricevitore viene alimentato ( Fig. 11 );
- il led rosso è acceso quando ricevitore e trasmettitore non sono allineati (Fig. 11).
Fig. 1
Fig. 4
Ricevitore
0
12
24
C NO NC +T. P .
12 Vac/dc
N.A.
N.C.
24 Vac/dc
Fig. 7
Trasmettitore
0
12
24
12 Vac/dc
24 Vac/dc
Fig. 10
Fig. 11
La garanzia è di 24 mesi dalla data di fabbricazione apposta
all'interno. Durante tale periodo, se l'apparecchiatura non funziona
correttamente, a causa di un componente difettoso, essa verrà
riparata o sostituita a discrezione del fabbricante.
La garanzia non copre l'integrità del contenitore plastico.
La garanzia viene prestata presso la sede del fabbricante.
Costruito da Elpro Innotek Spa - Italia
Distribuito da : TECHNO-EM
Tel. +33 4 42965873
Fax. +33 4 42964577
E-Mail : info@technoem.com
Web: www.technoem.com
Regolazioni
Stato dei LED
Fig. 2
Fig. 5
Fig. 8
Fig. 12
Fig. 13
GARANZIA
Fig. 3
Fig. 6
Fig. 9
