INSTALLATION

Der Xcom-232i ist vorgesehen für eine Montage möglichst nahe des Überwachungssystems oder
der SCADA Überwachung (PC, programmierbarer Automat, Mikroprozessor) dies aus dem
Grund weil die Kommunikation über die RS232 sensibler ist als über das Bussystem der Xtender.

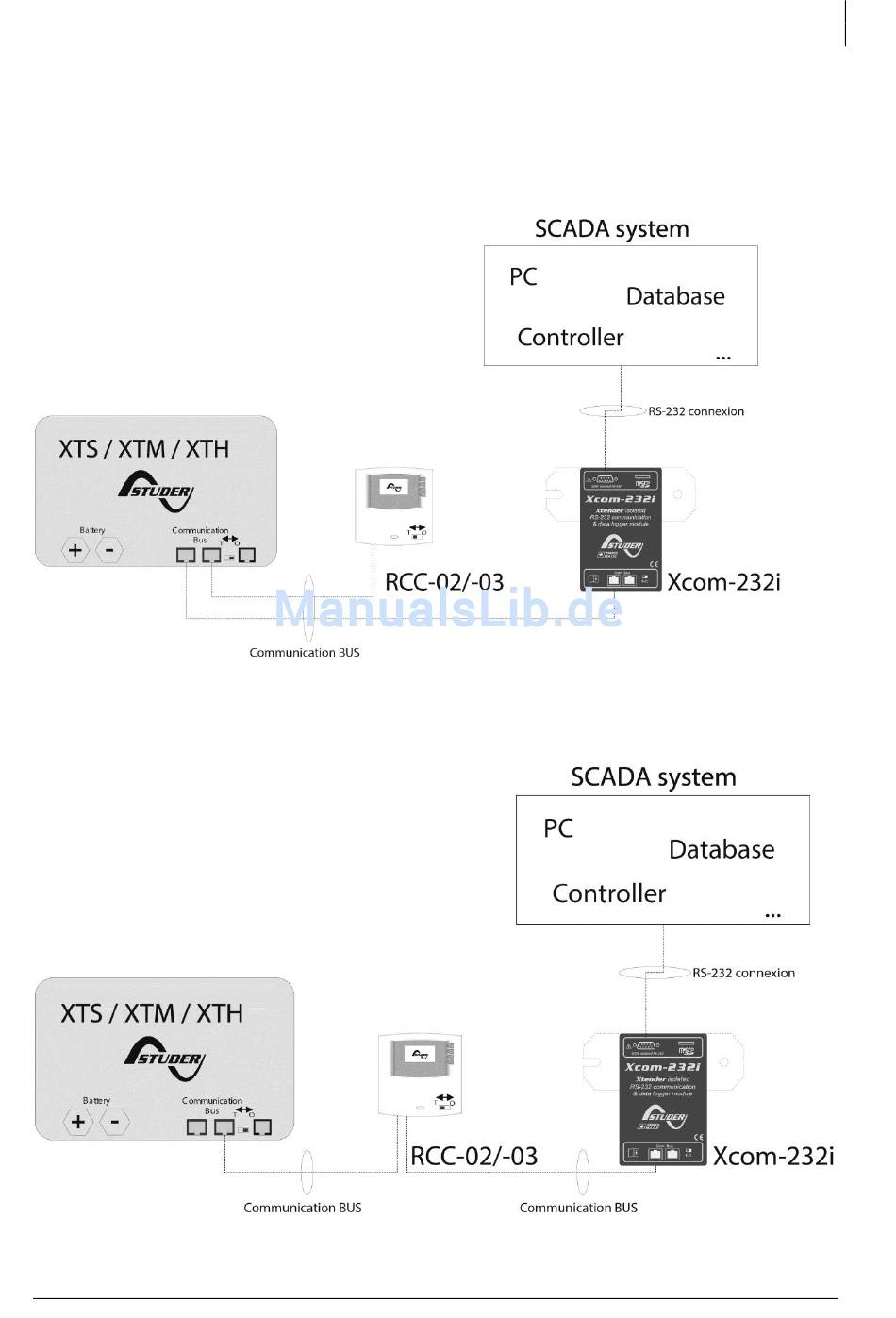

Abbildung 3.1: Anschlussschema des Xcom-232i (Beispiel 1)
Abbildung 3.2: Anschlussschema des Xcom-232i (Beispiel 2)
