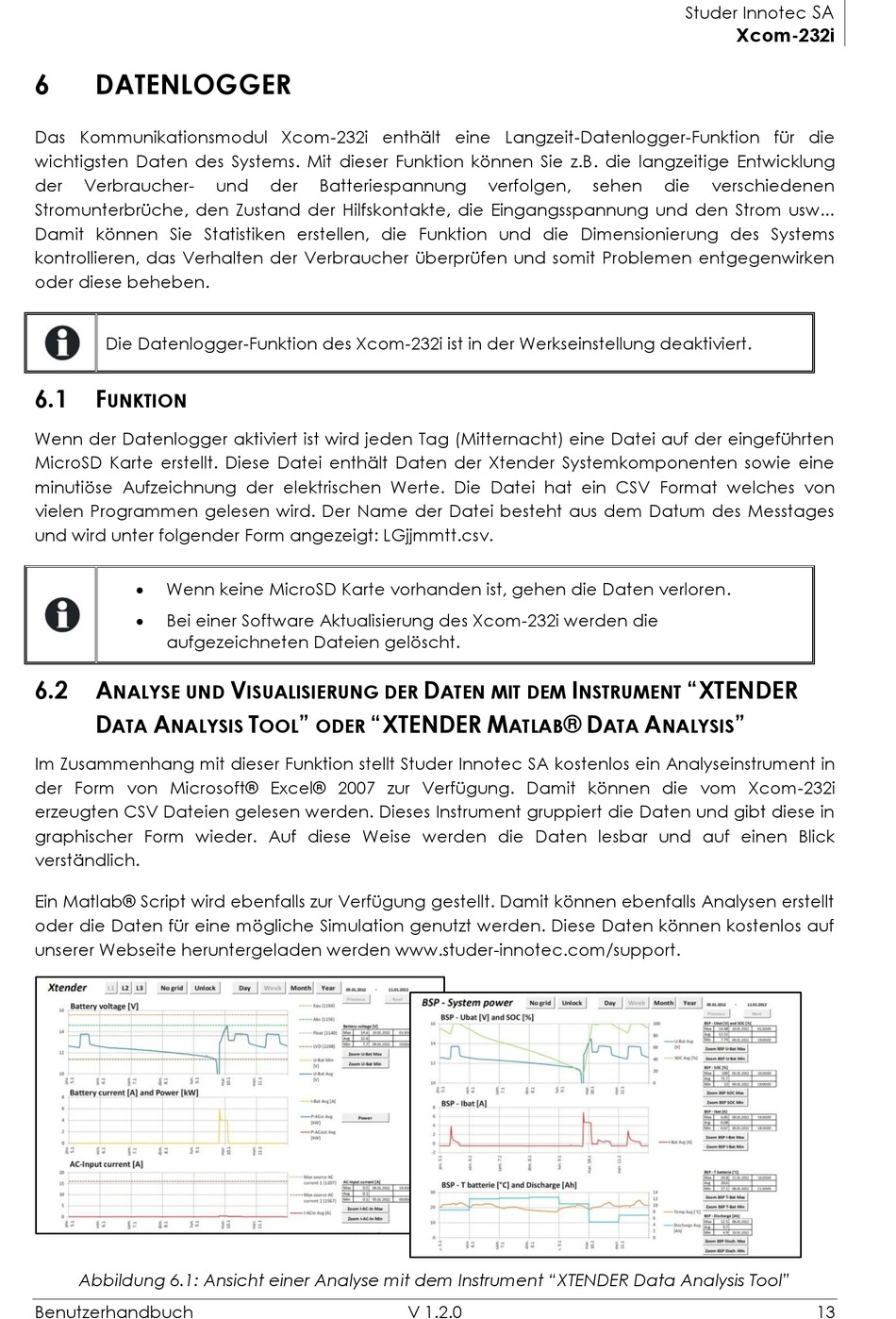

DATENLOGGER

Das Kommunikationsmodul Xcom-232i enthält eine Langzeit-Datenlogger-Funktion für die
wichtigsten Daten des Systems. Mit dieser Funktion können Sie z.B. die langzeitige Entwicklung
der Verbraucher-
Stromunterbrüche, den Zustand der Hilfskontakte, die Eingangsspannung und den Strom usw...
Damit können Sie Statistiken erstellen, die Funktion und die Dimensionierung des Systems
kontrollieren, das Verhalten der Verbraucher überprüfen und somit Problemen entgegenwirken
oder diese beheben.
Die Datenlogger-Funktion des Xcom-232i ist in der Werkseinstellung deaktiviert.
6.1 F
UNKTION
Wenn der Datenlogger aktiviert ist wird jeden Tag (Mitternacht) eine Datei auf der eingeführten
MicroSD Karte erstellt. Diese Datei enthält Daten der Xtender Systemkomponenten sowie eine
minutiöse Aufzeichnung der elektrischen Werte. Die Datei hat ein CSV Format welches von
vielen Programmen gelesen wird. Der Name der Datei besteht aus dem Datum des Messtages
und wird unter folgender Form angezeigt: LGjjmmtt.csv.
 Wenn keine MicroSD Karte vorhanden ist, gehen die Daten verloren.
 Bei einer Software Aktualisierung des Xcom-232i werden die
aufgezeichneten Dateien gelöscht.
6.2 A
NALYSE UND
D A
ATA NALYSIS
Im Zusammenhang mit dieser Funktion stellt Studer Innotec SA kostenlos ein Analyseinstrument in
der Form von Microsoft® Excel® 2007 zur Verfügung. Damit können die vom Xcom-232i
erzeugten CSV Dateien gelesen werden. Dieses Instrument gruppiert die Daten und gibt diese in
graphischer Form wieder. Auf diese Weise werden die Daten lesbar und auf einen Blick
verständlich.
Ein Matlab® Script wird ebenfalls zur Verfügung gestellt. Damit können ebenfalls Analysen erstellt
oder die Daten für eine mögliche Simulation genutzt werden. Diese Daten können kostenlos auf
unserer Webseite heruntergeladen werden www.studer-innotec.com/support.
Abbildung 6.1: Ansicht einer Analyse mit dem Instrument "XTENDER Data Analysis Tool"
