Inhaltszusammenfassung für Studer Xcom-232i

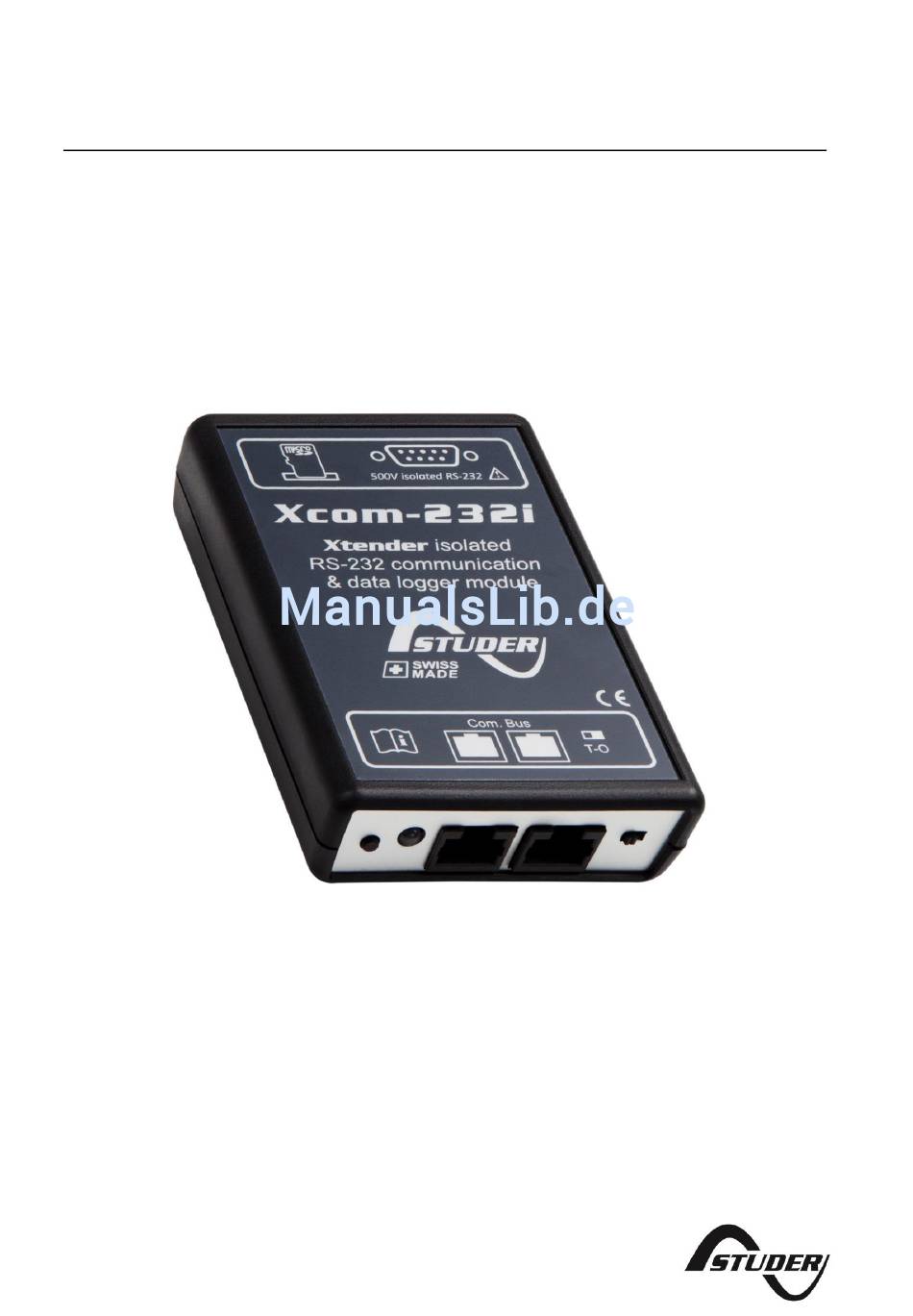

- Seite 1 Kommunikationsmodul Xcom-232i Benutzerhandbuch Studer Innotec SA 2013 – V 1.2.0...
-
Seite 2: Rechtshinweis
KOMMUNIKATIONSMODUL XCOM-232I: BENUTZERHANDBUCH V 1.2.0 Copyright © 2013 Studer Innotec SA OFTWARE Dieses Dokument ist gültig für die Softwareversion 1.4.2 oder höher des Xcom-232i. Die installierte Version kann mit der Fernbedienung RCC-02/-03 in den Systeminfos überprüft werden. Die Aktuellste Softwareversion... -
Seite 3: Inhaltsverzeichnis
Warnungen ......................... 5 EG-KONFORMITÄTSERKLÄRUNG ......................6 INSTALLATION ............................7 Befestigung ............................8 Anschluss des Kommunikationsbusses ..................8 BESCHRIEB DES KOMMUNIKATIONSMODULS XCOM-232I ............... 9 Frontseite ............................9 Rückseite ............................11 MicroSD Karte ..........................11 DIE KOMMUNIKATION RS-232 ......................12 DATENLOGGER ..........................13 Funktion ............................ -
Seite 4: Einleitung
Qualitätskontrollen und Tests, die nach genau festgelegten Protokollen erfolgen. Jeder Xcom- 232i hat eine eigene Seriennummer, welche bei eventuellen Kontrollen den Zugriff auf die genauen Gerätedaten ermöglicht. Entfernen Sie daher nie das Typenschild mit der Seriennummer. Die Herstellung, Montage und Tests aller Xcom-232i werden komplett in unserem Werk Sion (CH) durchgeführt. -
Seite 5: Haftungsausschluss
1.3.2 Haftungsausschluss Die Aufstellung, Inbetriebnahme und Wartung sowie der Gebrauch und Betrieb des Gerätes können nicht von Studer Innotec SA überwacht werden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Schäden, Kosten oder Verluste, die sich aus unsachgemäßer Installation, unsachgemäßem Betrieb sowie fehlerhafter Wartung ergeben oder in irgendeiner Art und Weise damit zusammenhängen. -
Seite 6: Eg-Konformitätserklärung
Studer Innotec SA Xcom-232i EG-KONFORMITÄTSERKLÄRUNG Der in dieser Anleitung erwähnte Kommunikationsmodul Xcom-232i entspricht folgenden Normen: Niederspannungsrichtlinie 2006/95/EG: EN 60950:2005 EMV-Richtlinie 2004/108/EG: EN61000-6-1:2005 und EN61000-6-3:2006 Richtlinie RoHS 2002/95/EG CH - 1950 Sion, November 2011 Studer Innotec SA (R. Studer) -
Seite 7: Installation
Studer Innotec Xcom-232i INSTALLATION Der Xcom-232i ist vorgesehen für eine Montage möglichst nahe des Überwachungssystems oder der SCADA Überwachung (PC, programmierbarer Automat, Mikroprozessor) dies aus dem Grund weil die Kommunikation über die RS232 sensibler ist als über das Bussystem der Xtender. -
Seite 8: Befestigung
Studer Innotec SA Xcom-232i EFESTIGUNG Der Xcom-232i kann auf jeder Oberfläche mithilfe der mitgelieferten Befestigungsplatte montiert werden oder direkt mit einem doppelseitigen Kleber auf einer glatten Oberflache angebracht werden (siehe Kapitel 9, p.16). NSCHLUSS DES OMMUNIKATIONSBUSSES Die Geräte der Xtender Serie verfügen über einen eigenen Kommunikationsbus für den Datenaustausch, Konfiguration und Aktualisierungen des Systems. -
Seite 9: Beschrieb Des Kommunikationsmoduls Xcom-232I
Studer Innotec Xcom-232i BESCHRIEB DES KOMMUNIKATIONSMODULS XCOM-232I Das Kommunikationsmodul Xcom-232i enthält auf seiner Front- und Rückseite verschiedene Elemente variablen Funktionen. Nachfolgend finden Beschreibung verschiedenen Elemente mit den dazugehörigen Funktionen. RONTSEITE Abbildung 4.1: Front- und isometrische Ansicht des Xcom-232i Text Beschreibung Element... - Seite 10 Studer Innotec SA Xcom-232i MicroSD Karte voll : Wenn der Xcom-232i bemerkt dass die MicroSD Karte voll ist, blinkt die rote LED in einem zyklischen Verhältnis von 10% (Ton = 10 % | Toff = 90 %). Datenlogger: Wenn der Datenlogger aktiviert ist leuchtet die grüne LED durchgehend (Ton = 100% | Toff = 0 %).
-
Seite 11: Rückseite
Siehe Kapitel 7: „Software Aktualisierung“ (S.14) SD K ICRO ARTE Der Xcom-232i ist mit einem MicroSD (Micro Secure Digital) Kartenleser ausgerüstet. Diese Karte wird mit dem Xcom-232i geliefert, und ermöglicht unter anderem: Aktualisierung aller Systeme (Xcom-232i; Xtender; BSP) ... -
Seite 12: Die Kommunikation Rs-232
Xcom-232i DIE KOMMUNIKATION RS-232 Die Xcom-232i ist ein Modul, ausgerüstet mit einer seriellen Schnittstelle RS-232 um mit einem Xtender System aus der Distanz zu kommunizieren. Es ist dadurch möglich alle auf dem Display angezeigten Werte herauszulesen und die Parameter über diese serielle Schnittstelle zu ändern. -
Seite 13: Datenlogger
Im Zusammenhang mit dieser Funktion stellt Studer Innotec SA kostenlos ein Analyseinstrument in der Form von Microsoft® Excel® 2007 zur Verfügung. Damit können die vom Xcom-232i erzeugten CSV Dateien gelesen werden. Dieses Instrument gruppiert die Daten und gibt diese in graphischer Form wieder. -
Seite 14: Software Aktualisierung
Studer Innotec SA Xcom-232i SOFTWARE AKTUALISIERUNG Die Software des Kommunikationsmoduls Xcom-232i sowie die in den Wechselrichtern / Batterieladern der Xtender Serie, dem Batteriezustands Monitor (BSP) sowie die des Kommunikations-Verbindungsmoduls MPPT (Xcom-MS) verwendete Software kann aktualisiert werden um neue Funktionen zu übernehmen. -
Seite 15: Abmessungen
Studer Innotec Xcom-232i ABMESSUNGEN Abbildung 8: Ansichten der verschiedenen Seiten mit Abmessungen Benutzerhandbuch V 1.2.0... -
Seite 16: Befestigung
Studer Innotec SA Xcom-232i BEFESTIGUNG V 1.2.0 Benutzerhandbuch... - Seite 17 Studer Innotec Xcom-232i Benutzerhandbuch V 1.2.0...
- Seite 18 Studer Innotec SA Xcom-232i V 1.2.0 Benutzerhandbuch...
- Seite 19 Studer Innotec Xcom-232i Benutzerhandbuch V 1.2.0...
- Seite 20 Studer Innotec SA Rue des Casernes 57 CH -1950 Sion, Schweiz Tel: +41 (0) 27 205 60 80 Fax: +41 (0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
