WCS-EIG310
Installation
3.2
Elektrischer Anschluss
Gefahr!
Geräteschaden durch fehlerhafte Installation
Eine fehlerhafte Installation von Kabeln und Anschlussleitungen kann die Funktion und die
elektrische Sicherheit des Geräts gefährden.
•
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
•
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen Leiter mit Ade-
rendhülsen.
•
Stellen Sie sicher, dass die Isolation der Leiter bis an die Anschlussklemme reicht.
•
Beachten Sie das Anzugsdrehmoment für die Schrauben der Anschlussklemme. Das
Anzugsdrehmoment ist 0,5 Nm.
•
Der Einsatz von ungeeignetem Werkzeug kann zu Schäden an den Schraubenköpfen
führen. Verwenden Sie einen Schlitzschraubendreher der Größe 3,5 x 0,5.
•
Anschließen von Wechselspannung kann das Gerät beschädigen oder die Gerätefunktion
stören. Das Gerät an Gleichspannung (DC) anschließen.
RS 485+
RS 485-
Lesekopf
WCS.-LS221

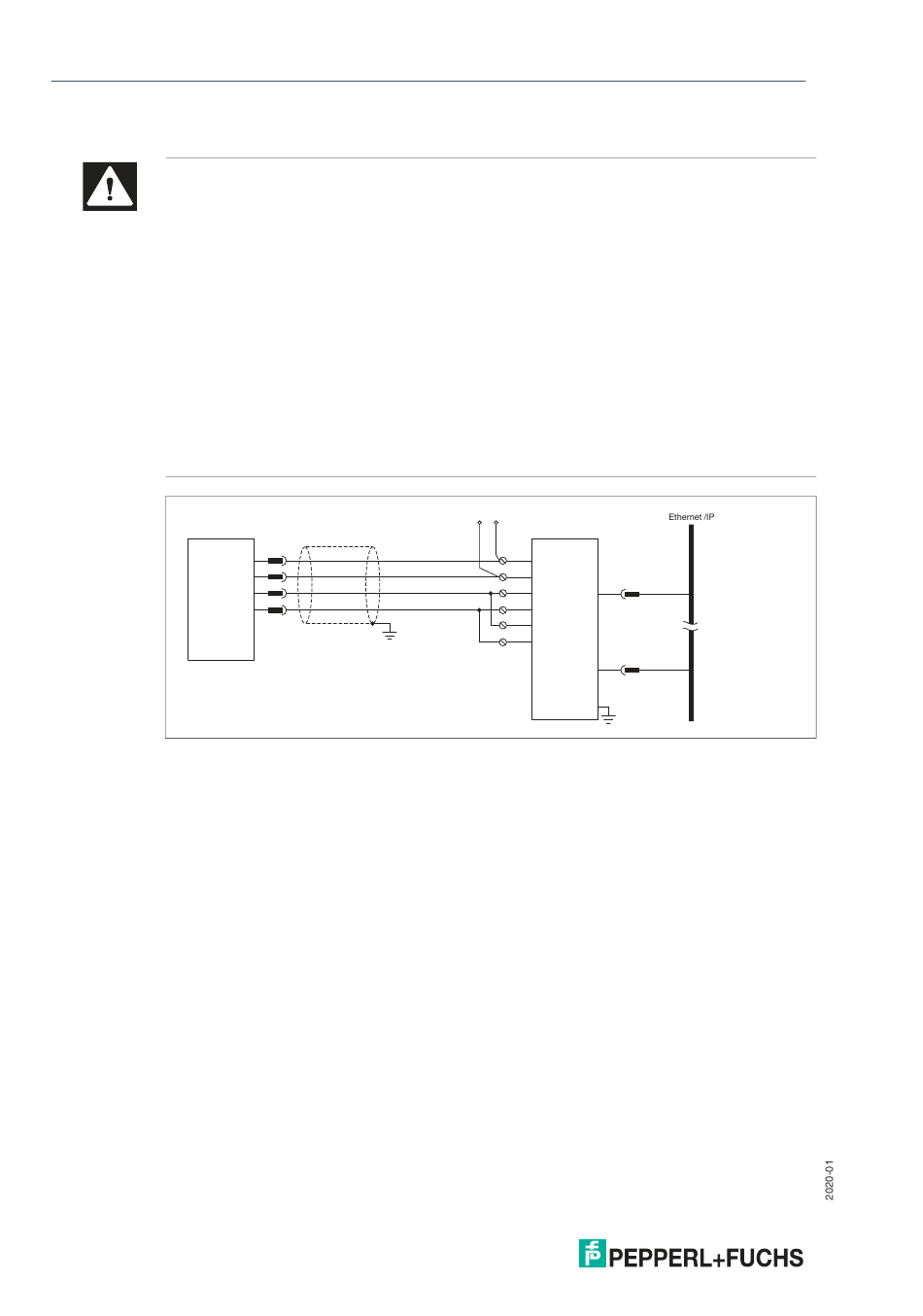

Abbildung 3.2 Elektrischer Anschluss
Der Stecker X1 befindet sich an der Oberseite des Interface-Moduls, der Stecker X2 befindet
sich an der Unterseite.
Anschlusstechnik
Folgende Anschlusstechniken müssen bzw. können Sie bei der Verdrahtung der Baugruppe
verwenden:
•
Standard Schraub-/Steckanschluss (Versorgung + RS)
•
8-polige RJ45-Steckverbindung (EtherNet/IP-Anschluss)
Bei den Standard-Schraubklemmen ist eine Leitung je Anschlusspunkt klemmbar. Zum Fest-
schrauben benutzen Sie einen Schraubendreher mit Klingenbreite 3,5 mm.
Zulässige Querschnitte der Leitung:
•
Flexible Leitung mit Aderendhülse: 1 x 0,25 ... 1,5 mm
•
Massive Leitung: 1 x 0,25 ... 1,5 mm
Die steckbare Anschlussklemmleiste stellt eine Kombination aus Standard-Schraubanschluss
und Steckverbinder dar. Der Steckverbindungsteil ist kodiert und kann deshalb nicht falsch auf-
gesteckt werden.
12
SUB
UB+
GND
GND
SDA
SDB
PE
GND UB+
X2-1
Port 1
24 V (Pwr)
Ethernet
X2-2
0 V (Pwr)
RJ45
X1-4
RS 485 +
X1-5
RS 485 -
X1-6
X1-7
Port 2
Ethernet
Ethernet /IP
RJ45
Interface
WCS-EIG310
PE
2
2
