2. DRUCKER SETUP
2.3 Druckmedien
einlegen
(Fortsetzung)
HINWEISE:
1. Vergewissern Sie sich, dass
die Black Mark mittig vom
Sensor erfasst wird,
ansonsten könnten
Papierstaus oder
Fehlermeldungen auftreten.
2. Oberer und unterer
Durchleuchtungssensor
müssen exakt zueinander
ausgerichtet sein. Nur dann
wird das Papierende korrekt
vom Durchleuchtungs-
sensor ermittelt.

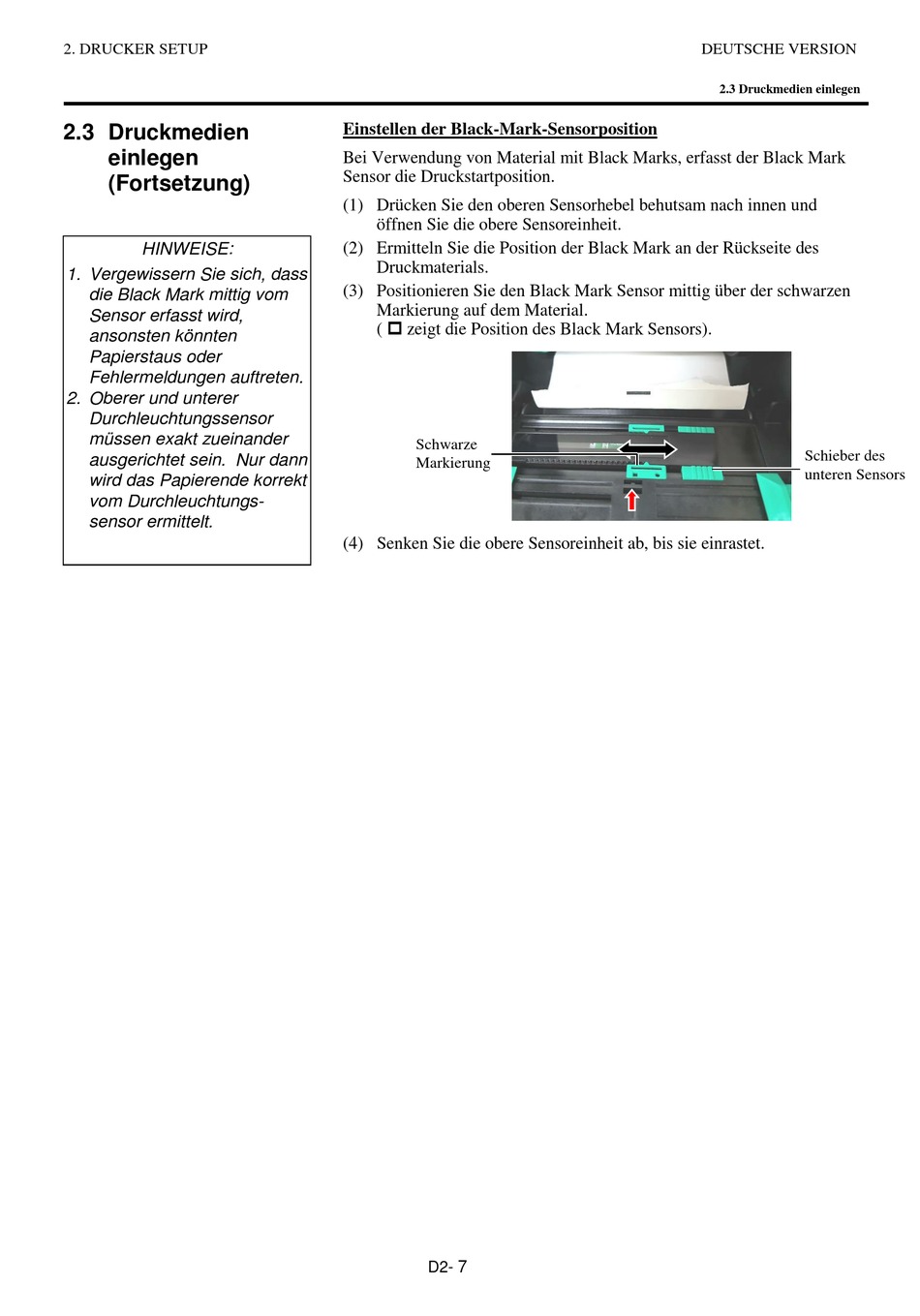

Einstellen der Black-Mark-Sensorposition
Bei Verwendung von Material mit Black Marks, erfasst der Black Mark
Sensor die Druckstartposition.
(1) Drücken Sie den oberen Sensorhebel behutsam nach innen und
öffnen Sie die obere Sensoreinheit.
(2) Ermitteln Sie die Position der Black Mark an der Rückseite des
Druckmaterials.
(3) Positionieren Sie den Black Mark Sensor mittig über der schwarzen
Markierung auf dem Material.
( zeigt die Position des Black Mark Sensors).
Schwarze
Markierung
(4) Senken Sie die obere Sensoreinheit ab, bis sie einrastet.
D2-
7
DEUTSCHE VERSION
2.3 Druckmedien einlegen
Schieber des
unteren Sensors
