Inhaltszusammenfassung für TechniSat AUDIOMASTER SL 450

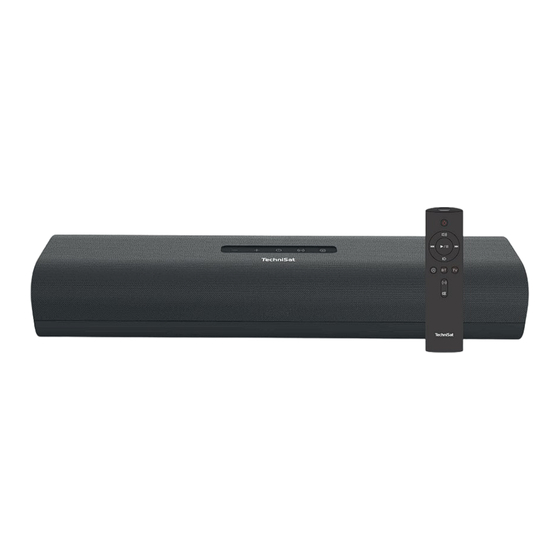

- Seite 1 Bedienungsanleitung AUDIOMASTER SL 450 2.0 Soundbar für Heimkino und Musik...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise ........................5 Entsorgungshinweise ........................ 8 Inbetriebnahme / Anschluss .................. 9 Fernbedienung / Batteriewechsel ..................9 AUDIOMASTER SL 450 aufstellen ..................9 Verbinden mit einem TV-Gerät ..................10 4.3.1 TV-Gerät mit HDMI-Anschluss verbinden ..............10 4.3.2 TV-Gerät ohne HDMI-Anschluss verbinden ..............11 4.3.3 Weitere Anschlussmöglichkeiten .................. -
Seite 3: Abbildungen
2 Abbildungen Geräterückseite Geräteoberseite Beschreibung AUX-Eingang (3,5mm Klinke) HDMI (ARC) Eingang USB-Anschluss Optischer Digital-Eingang Netzteilanschluss DC-IN Lautstärke verringern Lautstärke erhöhen Ein-/Standby (Ein =LED leuchtet weiß, Standby = LED orange Virtual Surround ein/aus (Ein = LED leuchtet) Quellenwahl... -
Seite 4: Fernbedienung
2.1 Fernbedienung Beschreibung Ein-/Standby Lautstärke erhöhen Vorheriger Titel (nur Bluetooth/USB) Wiedergabe/Pause (nur Bluetooth/USB) Lautstärke verringern Quellenwahl Bluetooth-Modus/Bluetooth-Pairing Tonstummschaltung (Mute) Virtual Surround ein/aus (Ein = LED leuchtet am Gerät) TV (HDMI)-Modus Nächster Titel (nur Bluetooth/USB) -
Seite 5: Bitte Zuerst Lesen
1 Bedienungsanleitung 1 Fernbedienung + Batterie 3.1 Bestimmungsgemäßer Gebrauch Der AUDIOMASTER SL 450 ist zum Empfang und zur Wiedergabe von digitalen und analogen Audiosignalen von externen Geräten über HDMI (ARC)-, AUX- und Bluetooth/USB-Verbindungen geeignet. Das Gerät ist für den privaten Gebrauch bestimmt und nicht für die gewerbliche Nutzung geeignet. - Seite 6 Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen. Decken Sie eventuell vorhandene Lüftungsschlitze nicht ab. Bei Gewitter das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen. Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse sowie bei eingedrungener Flüssigkeit das Gerät ausschalten und den Service verständigen.
- Seite 7 Umgang mit Batterien Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen! Bewahren Sie deshalb Akkus für Kleinkinder unerreichbar auf. Das Gerät nur mit den für dieses Gerät zugelassenen Batterien betreiben.
-
Seite 8: Entsorgungshinweise
3.3 Entsorgungshinweise Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 9: Inbetriebnahme / Anschluss
Abdrücke hinterlassen. Legen Sie in diesem Fall eine geeignete Unterlage unter den AUDIOMASTER SL 450. Wandmontage Möchten Sie den AUDIOMASTER SL 450 an der Wand montieren, gehen Sie bitte wie folgt vor: Montagematerial nicht im Lieferumfang enthalten. Je nach Wandmaterial bzw. -
Seite 10: Verbinden Mit Einem Tv-Gerät
Unterseite 403mm Befestigungspunkte > Hängen Sie den AUDIOMASTER SL 450 mit den Befestigungspunkten an den Schrauben ein. Modusumschaltung Aufstellungsort Ja nachdem ob Sie die Liegende Position oder die Wandmontage bevorzugen, müssen Sie dies am AUDIOMASTER SL 450 einstellen. > Im Betrieb: Drücken und halten Sie die Tasten Ein/Standby (8) und Quellenwahl (10) gleichzeitig gedrückt, bis die Ein/Standby-Taste anfängt zu... -
Seite 11: Tv-Gerät Ohne Hdmi-Anschluss Verbinden
Der AUDIOMASTER SL 450 verfügt über eine HDMI Autostart-/stop-Funktion. Ist er über die HDMI-Buchse mit einem TV-Gerät verbunden und wird das TV-Gerät eingeschaltet, wird auch der AUDIOMASTER SL 450 eingeschaltet bzw. ausgeschaltet. Um diese Funktion nutzen zu können, muss Ihr TV-Gerät das HDMI CEC- Protokoll unterstützen. -
Seite 12: Weitere Anschlussmöglichkeiten
AUDIOMASTER SL 450 in den Standby-Modus. 4.4 Verbinden mit dem Stromnetz Nachdem Sie alle Verbindungen zu externen Geräten wie zuvor beschrieben vorgenommen haben, können Sie den AUDIOMASTER SL 450 mit dem Stromnetz verbinden und einschalten. > Stecken Sie den DC-Stecker des Netzteils in die mit DC-IN (5) beschrifteten... -
Seite 13: Bedienung
5 Bedienung 5.1 Einschalten > Drücken Sie die Taste Ein/Standby auf der Fernbedienung (1) oder am Gerät (8), um den AUDIOMASTER SL 450 einzuschalten. Die LED leuchtet im eingeschalteten Zustand weiß. Alternativ: > Ist der AUDIOMASTER SL 450 über HDMI-CEC (ARC) mit einem TV-Gerät verbunden, welches ebenfalls die HDMI-CEC Funktion unterstützt und aktiviert... -
Seite 14: Virtueller Surround-Sound
Zum Ausschaltend der Funktion drücken Sie die Taste erneut. Die LED erlischt. 5.6 USB-Wiedergabe MP3 Musikdateien, die sich auf einem USB-Massenspeicher z. B. einem USB-Stick befinden, können über den AUDIOMASTER SL 450 wiedergegeben werden. > Stecken Sie den USB-Massenspeicher in den USB-Anschluss (3) an der Rückseite des AUDIOMASTER SL 450. -
Seite 15: Bluetooth-Wiedergabe
Befindet sich eine bereits gekoppelte Musikquelle in Reichweite, wenn der Bluetooth-Modus gewählt wird, wird die Verbindung automatisch hergestellt. Es kann immer nur ein Gerät mit dem AUDIOMASTER SL 450 gekoppelt sein. Um ein anderes Gerät zu koppeln, schalten Sie die Bluetooth-Funktion am zu entkoppelnden Gerät aus, oder entfernen Sie es aus der Reichweite des... -
Seite 16: Lernfunktion
Gerät gleichzeitig gedrückt, bis die Taste Quellenwahl weiß blinkt. > Drücken Sie am AUDIOMASTER SL 450 kurz die Taste Lautstärke + und anschließend die Taste Lautstärke + auf Ihrer TV-Fernbedienung. Die Taste Quellenwahl leuchtet nun kurz konstant (weiß) auf und fängt anschließend wieder an zu blinken. -
Seite 17: Fehlersuchhilfen
7 Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Gerät lässt sich nicht Kein Strom. Überprüfen, ob alle einschalten. Geräte Ordnungsgemäß mit dem Stromnetz verbunden sind. Fernbedienung reagiert Batterien erschöpft. Richten Sie die nicht. Fernbedienung auf den Infrarot-Empfänger. Ersetzen Sie ggf. erschöpfte Batterien. Kein Ton hörbar. -
Seite 18: Technische Daten
8 Technische Daten Stromversorgung Eingang: AC 100-240V, 50/60 Hz Netzteil Ausgang DC 15V, 2,66A Wiedergabequellen HDMI (ARC), Optisch-Digital, AUX, USB, Bluetooth Stromverbrauch max. 39W Betrieb <0,5W Standby Verstärker Verzerrung <1% / 1W S/N Ratio >80dB Lautsprecher 2 Wege Bass-Reflex System 30Watt RMS Bluetooth Frequenz: 2,4GHz - 2,48GHz... -
Seite 19: Rechtliche Hinweise
9 Rechtliche Hinweise Hiermit erklärt TechniSat, dass der Funkanlagentyp AUDIOMASTER SL 450 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=22658 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. -
Seite 20: Service Hinweise
Technische Hotline: Mo. - Fr. 8:00 - 20:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. -
Seite 21: Notizen
11 Notizen... - Seite 24 05072019ORV3...
