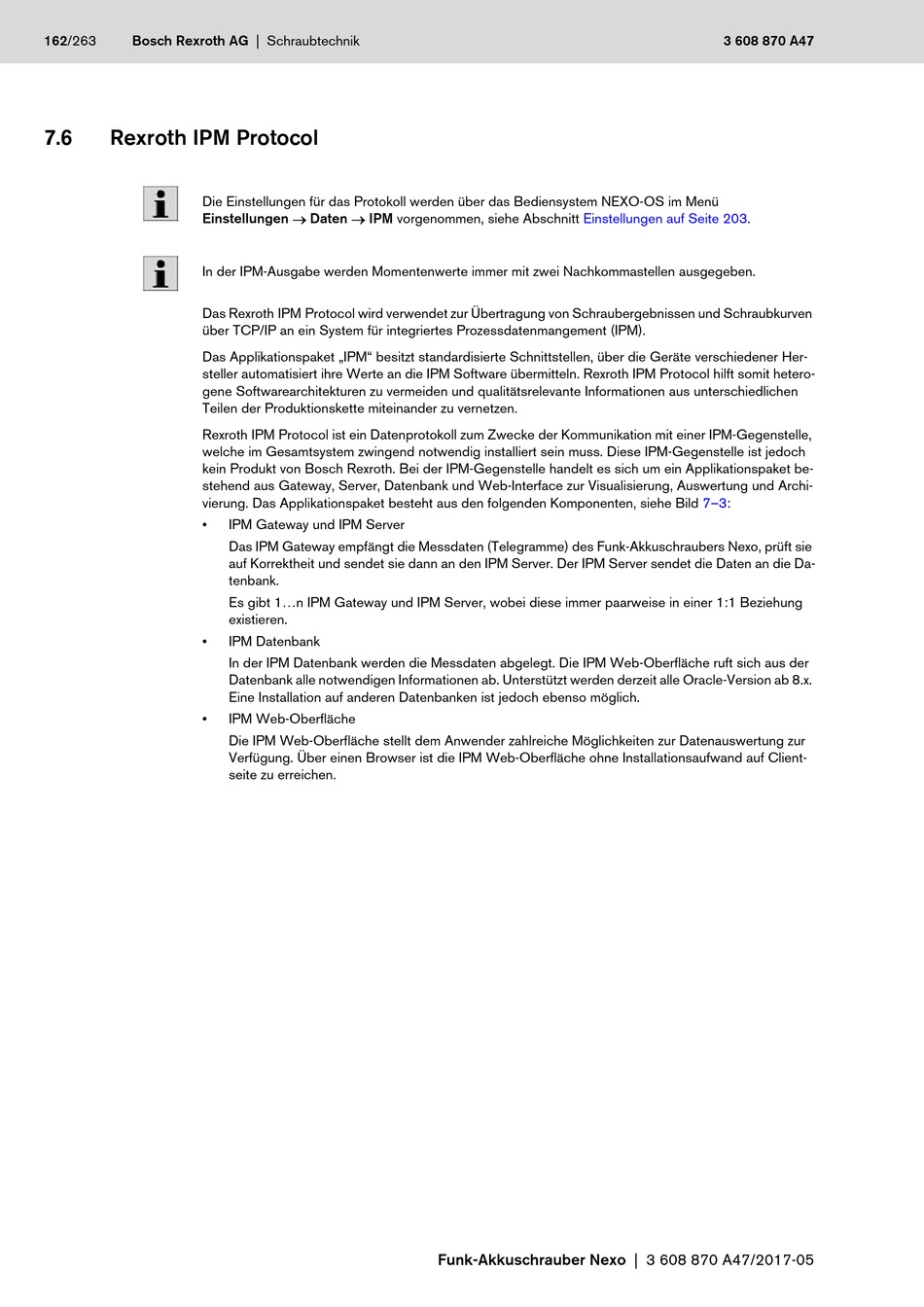

162/263 Bosch Rexroth AG | Schraubtechnik
7.6

Rexroth IPM Protocol

Die Einstellungen für das Protokoll werden über das Bediensystem NEXO-OS im Menü
Einstellungen  Daten  IPM vorgenommen, siehe Abschnitt
In der IPM-Ausgabe werden Momentenwerte immer mit zwei Nachkommastellen ausgegeben.
Das Rexroth IPM Protocol wird verwendet zur Übertragung von Schraubergebnissen und Schraubkurven
über TCP/IP an ein System für integriertes Prozessdatenmangement (IPM).
Das Applikationspaket „IPM" besitzt standardisierte Schnittstellen, über die Geräte verschiedener Her-
steller automatisiert ihre Werte an die IPM Software übermitteln. Rexroth IPM Protocol hilft somit hetero-
gene Softwarearchitekturen zu vermeiden und qualitätsrelevante Informationen aus unterschiedlichen
Teilen der Produktionskette miteinander zu vernetzen.
Rexroth IPM Protocol ist ein Datenprotokoll zum Zwecke der Kommunikation mit einer IPM-Gegenstelle,
welche im Gesamtsystem zwingend notwendig installiert sein muss. Diese IPM-Gegenstelle ist jedoch
kein Produkt von Bosch Rexroth. Bei der IPM-Gegenstelle handelt es sich um ein Applikationspaket be-
stehend aus Gateway, Server, Datenbank und Web-Interface zur Visualisierung, Auswertung und Archi-
vierung. Das Applikationspaket besteht aus den folgenden Komponenten, siehe Bild 7–3:
•
•
•
IPM Gateway und IPM Server
Das IPM Gateway empfängt die Messdaten (Telegramme) des Funk-Akkuschraubers Nexo, prüft sie
auf Korrektheit und sendet sie dann an den IPM Server. Der IPM Server sendet die Daten an die Da-
tenbank.
Es gibt 1...n IPM Gateway und IPM Server, wobei diese immer paarweise in einer 1:1 Beziehung
existieren.
IPM Datenbank
In der IPM Datenbank werden die Messdaten abgelegt. Die IPM Web-Oberfläche ruft sich aus der
Datenbank alle notwendigen Informationen ab. Unterstützt werden derzeit alle Oracle-Version ab 8.x.
Eine Installation auf anderen Datenbanken ist jedoch ebenso möglich.
IPM Web-Oberfläche
Die IPM Web-Oberfläche stellt dem Anwender zahlreiche Möglichkeiten zur Datenauswertung zur
Verfügung. Über einen Browser ist die IPM Web-Oberfläche ohne Installationsaufwand auf Client-
seite zu erreichen.
Einstellungen auf Seite
Funk-Akkuschrauber Nexo | 3 608 870 A47/2017-05
3 608 870 A47
203.
