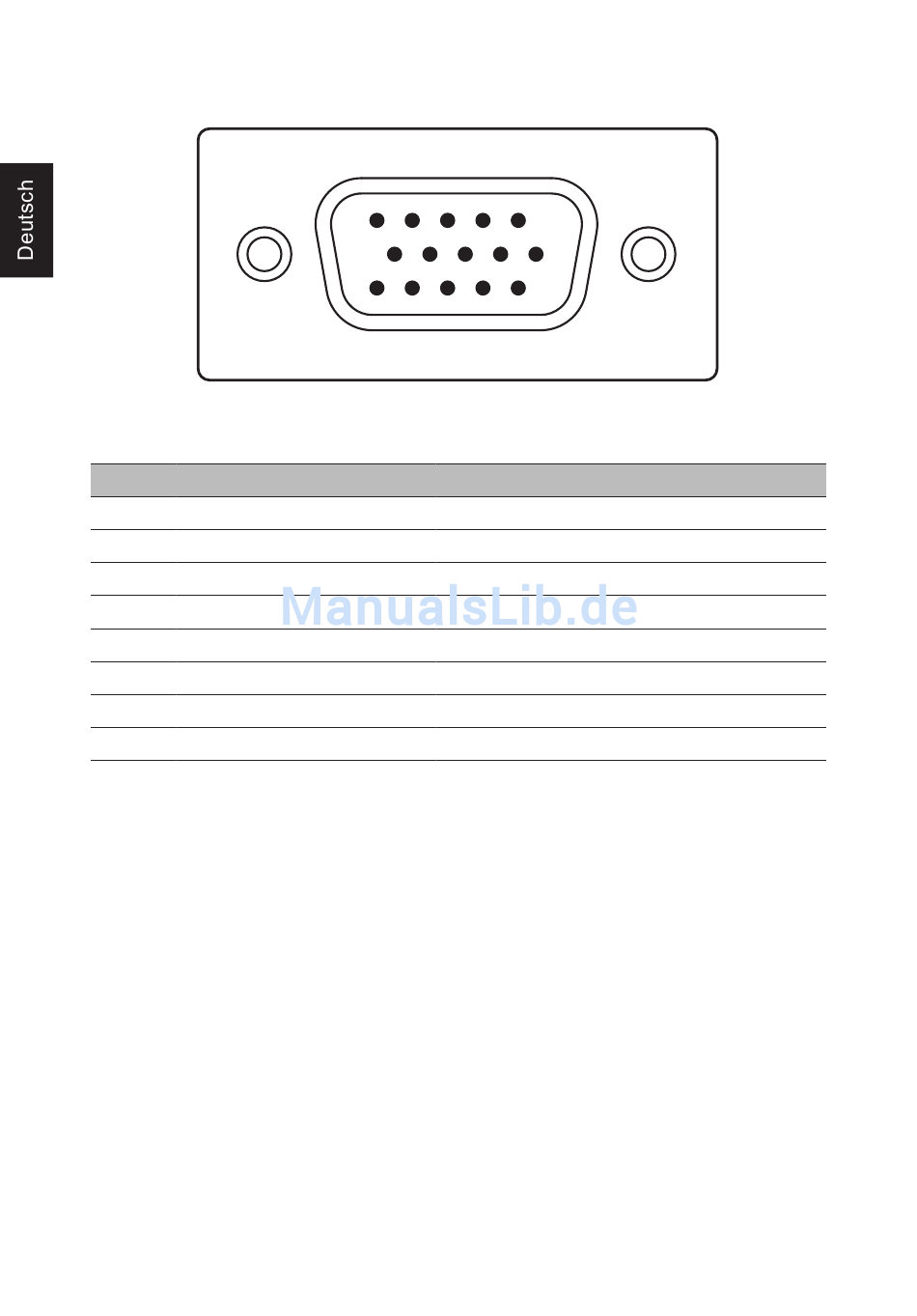

Stecker-Pinbelegung

15-poliges Farbdisplay-Signalkabel
Pin-Nr. Beschreibung
1 Rot
2 Grün
3 Blau
4 Monitor, Erde
5 DDC-Rückkanal
6 R-Erde
7 G-Erde
8 B-Erde
4
1
6
11
Pin-Nr.
9
10
11
12
13
14
15
5
10
15
Beschreibung
+5 V
Logik, Erde
Monitor, Erde
DDC-serielle Daten
H-Sync
V-Sync
DDC-serieller Takt
