Abbildung 30. Bewegungsventil-Konfigurations-Bildschirm; Abbildung 31. Bildschirm Segmente - Postprocess Deci Ce Benutzerhandbuch

6. Anhang A
Die Registerkarte Ventile zeigt die vier verschiedenen Segmente an, die es ermöglichen, verschiedene
Ventilkonfigurationen während des Betriebs in Stufe 1 durch den Zyklus zu steuern.

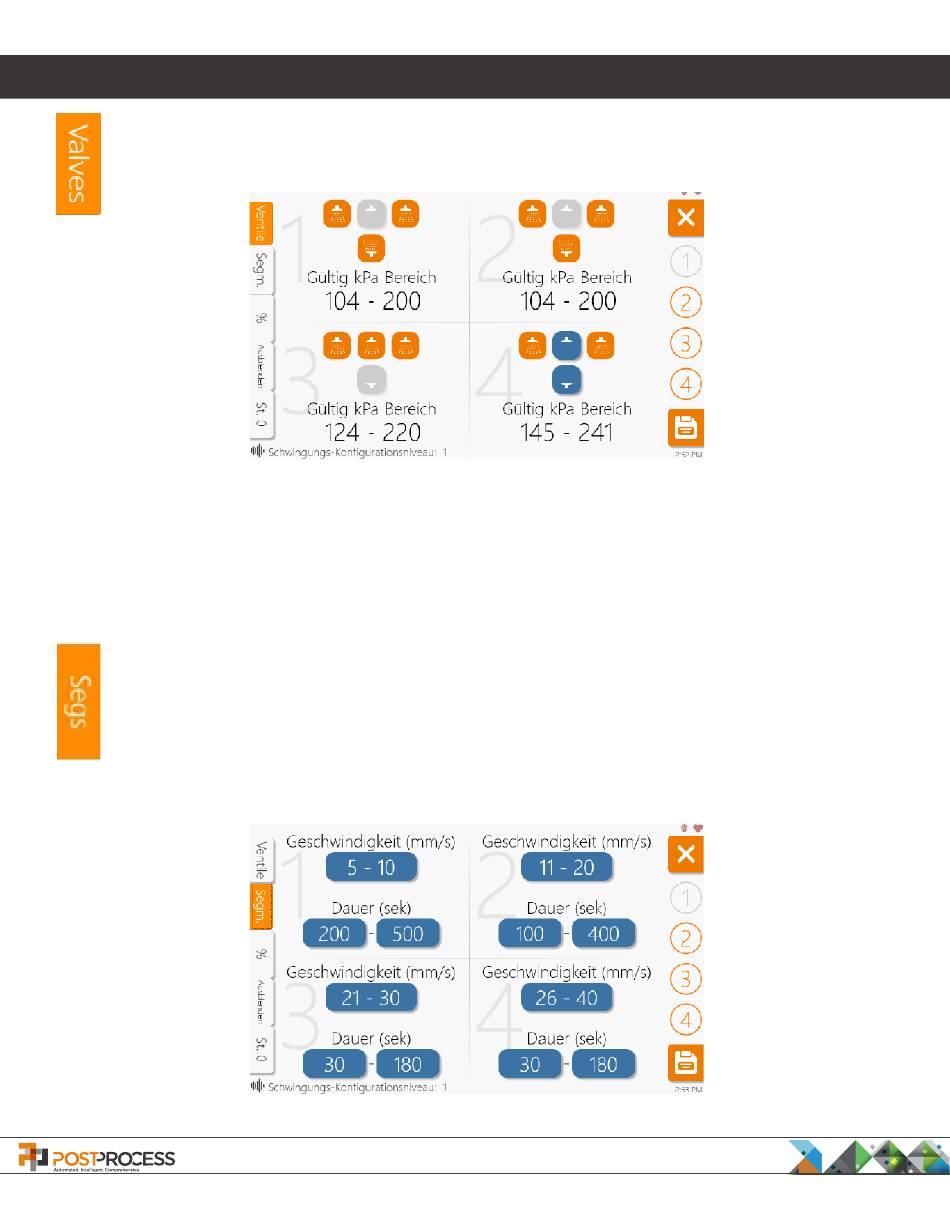

Abbildung 30. Bewegungsventil-Konfigurations-Bildschirm

Jedes Segment steuert die Ventilkonfiguration, die während des Zyklus ausgeführt werden soll. Der AGA führt die Maschine
durch den Zyklus. Die Segmente 1 bis 4 durchlaufen den gesamten Stufe-1-Betrieb wie auf der Seite konfiguriert.
Die Registerkarte Segmente (Seg) zeigt die vier verschiedenen Segmente an, die es ermöglichen, verschiedene
Bewegungsgeschwindigkeiten während des Betriebs in Stufe 1 durch den Zyklus zu steuern.
Jedes Segment steuert die Geschwindigkeit, mit der sich das Sprühgestell jeweils bewegt. Der AGA führt die
Maschine während des gesamten Stufe-1-Betriebs durch die Segmente 1 bis 4 wie auf dieser Seite konfiguriert.
PostProcess Technologies, Inc.

Abbildung 31. Bildschirm Segmente

• www.postprocess.com • REV. A | Seite 36
