6. Anhang A

Bewegungseinstellungen

Wie bereits erwähnt, verwendet die DECI eine Kombination aus Hitze, Reinigungsmitteln und Bewegung, um unnötiges
Stützmaterial von 3D-Druckteilen zu entfernen. Die Bewegungen, die während des Prozesses verwendet werden, werden
durch eine spezielle Gleichung gesteuert, die Agitation Algorithm™ (AGA) genannt wird.
Die AGA-Einstellungen bestehen aus vier Gesamtstufen von Bewegungszyklen von geringer bis hoher Bewegung und
innerhalb jeder Stufe können weitere vier Segmente konfiguriert werden. Dies bietet die Flexibilität innerhalb der Konfiguration,
um alle vier Bewegungsstufen in unterschiedlichen Zeitintervallen während des Zyklus zu implementieren.
Diese Einstellungen werden auf den folgenden Seiten ausführlich behandelt.

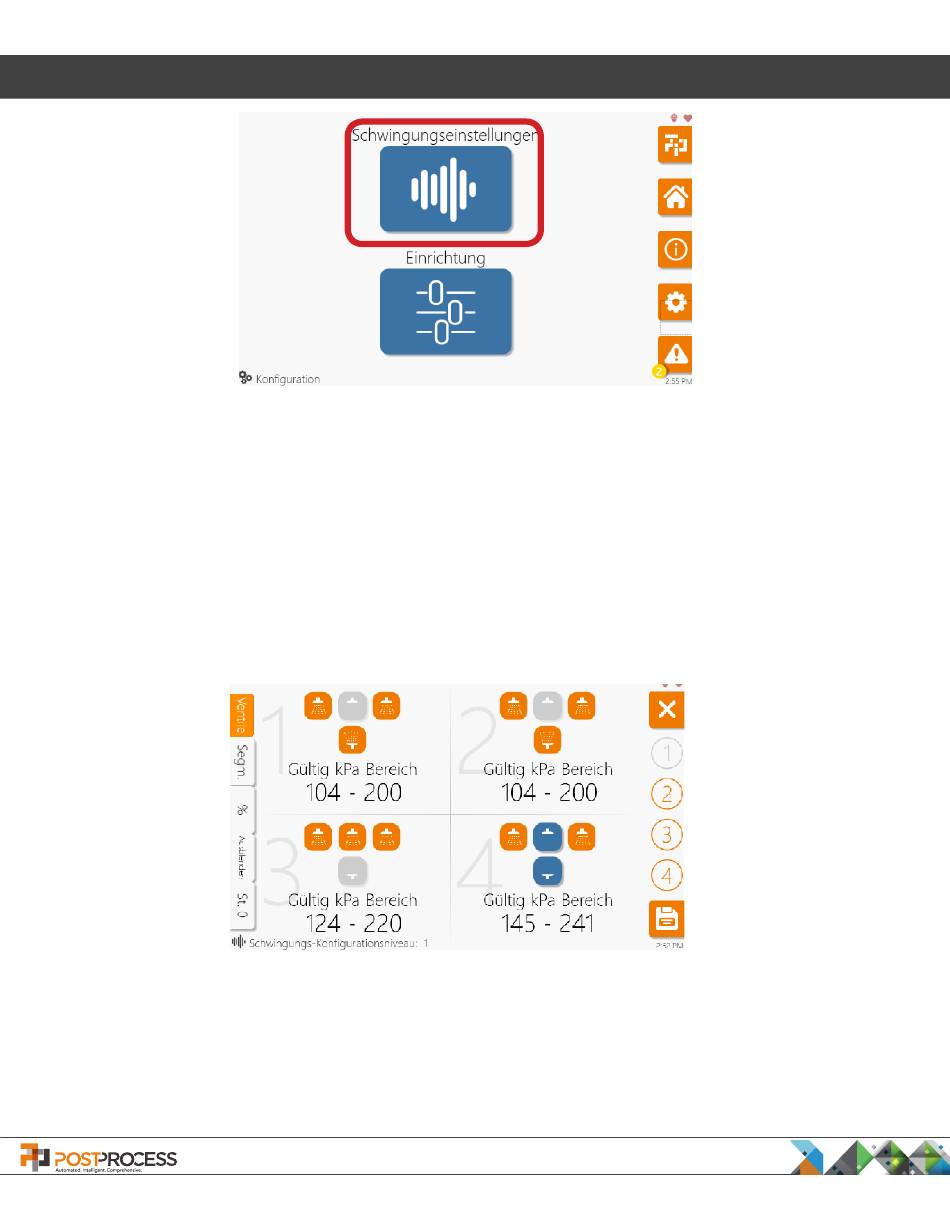

Abbildung 29. Stufe 1 Bewegungsventil-Konfigurations-Bildschirm

Wie in Abbildung 29. Stufe 1 Bewegungsventil-Konfigurations-Bildschirm dargestellt, ist der erste Bildschirm innerhalb
der Bewegungseinstellungen der Stufe 1 Bewegungsventil-Konfigurations-Bildschirm. In der Mitte des Bildschirms werden
die vier Segmente angezeigt, welche die Bewegung Stufe 1 bilden. Die Registerkarten auf der linken Seite des Bildschirms
greifen auf die Einstellelemente für jede Stufe zu. Auf der rechten Seite des Bildschirms werden die Schaltflächen für den
Zugriff auf die vier Stufen angezeigt. Da Stufe 1 aktiv ist, wird sie grau dargestellt. Die anderen verfügbaren Stufen werden
ORANGE dargestellt.
PostProcess Technologies, Inc.

Abbildung 28. Bildschirm Konfiguration

• www.postprocess.com • REV. A | Seite 35
