Inhaltszusammenfassung für Canton Smart Connect 5.1

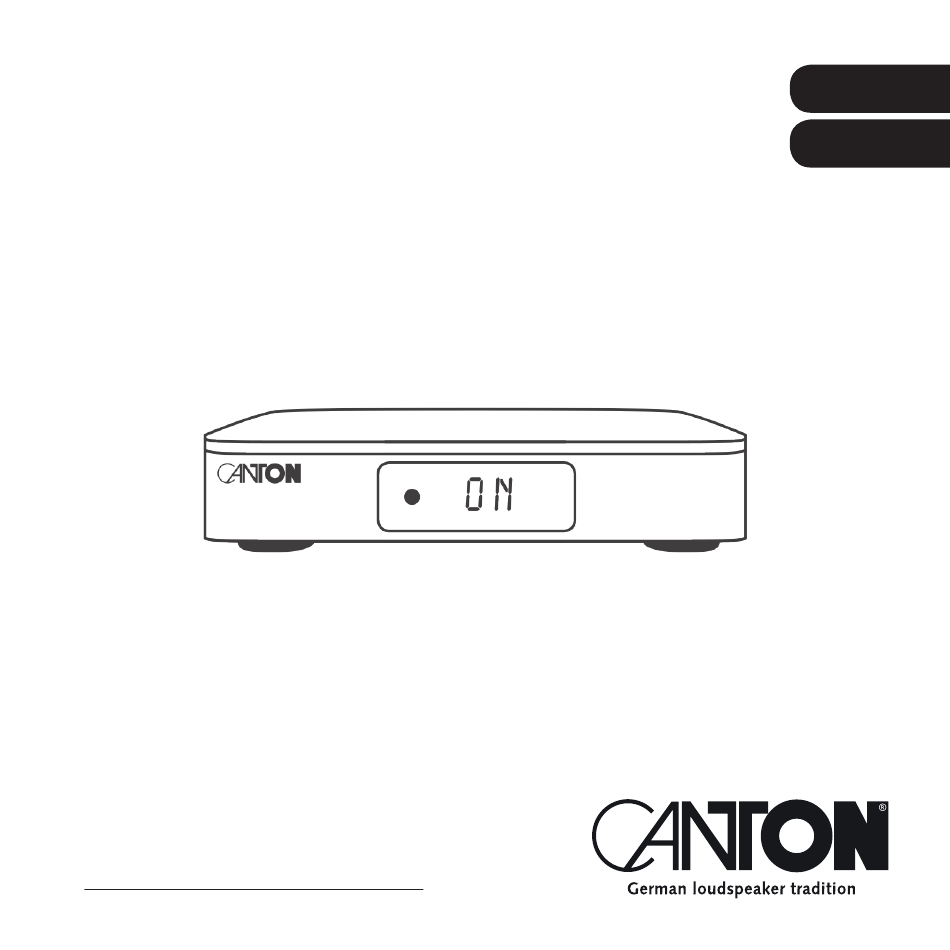

- Seite 1 Kurzanleitung Deutsch English Smart Connect 5.1 Die ausführliche Bedienungsanleitung finden Sie unter: www.canton.de/manual/connect5.1...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank, dass Sie sich für ein Produkt von Canton entschieden haben. Ihnen stehen nun viele Hörstunden mit hervorragenden Klängen bevor. Nur noch wenige Schritte und der Hörgenuss kann starten: INHALT: WICHTIGE SICHERHEITSHINWEISE..................3 VERPACKUNGSINHALT......................4 AUFSTELLUNG.........................4 ANSCHLUSSTERMINAL......................5 SMART-FERNBEDIENUNG.......................6 TASTENFELD..........................7 DISPLAYANZEIGEN........................8 VERBINDUNG ZUM TV GERÄT....................11 VERBINDUNG MIT WEITEREN ZUSPIELGERÄTEN..............12... -
Seite 3: Wichtige Sicherheitshinweise
Deutsch Wichtige Sicherheitshinweise Reinigen Sie dieses Gerät nur mit einem sauberen, trockenen Tuch. Verwenden Sie zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel. Lesen und befolgen Sie alle Anweisungen. Zur Vermeidung eines elektrischen Schlages das Gehäuse nicht öffnen! Das Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warn- und Sicher- Gerät enthält keine vom Benutzer zu wartenden Teile. -
Seite 4: Verpackungsinhalt
Sollte ein Teil beschädigt sein, benutzen Sie es nicht, sondern kontaktieren Sie bitte unseren Kundenservice (siehe Rückseite). Bitte be- wahren Sie die Verpackung während der gesamten Garantiezeit auf. Lieferumfang: 1x Smart Connect 5.1 1x Netzkabel 1x Kurzanleitung 1x Spotify Anleitung AUFSTELLUNG Platzieren Sie den Connect 5.1 am gewünschten Aufstellungsort und schließen... -
Seite 5: Anschlussterminal
ETHERNET (LAN) Verbindung mit dem Internet via Netzwerkkabel (RJ45). SERVICE ANSCHLUSS Wird nur für den Canton Kundenservice verwendet. HDMI INPUT - HD 1 / HD 2 / HD 3 Für die Verbindung mit dem HDMI-Ausgang Ihrer digitalen Zuspielgeräte. HDMI OUT (ARC) - (Audio Return Channel) Für die Verbindung mit dem HDMI (ARC)-Eingang an Ihrem TV. -
Seite 6: Smart-Fernbedienung
Nächster Titel bei Wiedergabe via Chromecast built-in for audio, Spotify Connect und Bluetooth Funktechnologie ® Skip BW Vorheriger Titel bei Wiedergabe via Chromecast built-in for audio, Spotify Connect und Bluetooth Funktechnologie ® Bluetooth Startet den Verbindungsvorgang Pairing Hinweis: • Die Smart Fernbedienung ist optional auf www.canton.de erhältlich. -
Seite 7: Tastenfeld
Deutsch TASTENFELD Gerätesteuerung: Power - Schaltet das Gerät Ein / Aus (On / Standby) Speichertasten 1-3 - Direktwahlspeicher zum Aufrufen gespeicherter Playlists Eingangswahl - Durchschalten der Eingänge Plus - Lautstärke erhöhen Minus - Lautstärke verringern Play/Pause - Wiedergabe/Pause Funktion bei Verwendung von Chromecast built-in for audio, Spotify Connect und Bluetooth Funktechnologie ®... -
Seite 8: Displayanzeigen
Deutsch DISPLAYANZEIGEN Der Connect 5.1 verfügt über ein On-Screen Display (Menü im TV sichtbar), eine LED Statusanzeige (grün oder rot) und über ein LED Display (in der Front des Con- nect 5.1). On-Screen Display Alle Einstellungen und die Konfiguration des Connect 5.1 können bequem über das On-Screen Display auf Ihrem TV-Bildschirm durchgeführt werden. -
Seite 9: Funktion
Deutsch Funktion Display Bedeutung Eingang HDMI ARC Eingang gewählt ® Eingang HDMI HD1 Eingang gewählt ® Eingang HDMI HD2 Eingang gewählt ® Eingang HDMI HD3 Eingang gewählt ® Eingang Bluetooth Eingang gewählt ® Eingang Netzwerk Eingang gewählt Eingang Analog Eingang gewählt Eingang Coaxialer Digital-Eingang gewählt Eingang... - Seite 10 DTS HD DTS-HD Datenstrom ® Eingangssignal Digital Surround Datenstrom ® Eingangssignal Digitales Stereo-Signal Netzwerkbetrieb CAST Verwendung von Chromecast built-in Netzwerkbetrieb SPOTIFY Verwendung von Spotify Connect Hinweis: • Weitere Displayanzeigen können Sie der ausführlichen Bedienungsanleitung entnehmen. Diese finden Sie unter: www.canton.de/manual/connect5.1...
-
Seite 11: Verbindung Zum Tv Gerät
Deutsch VERBINDUNG ZUM TV GERÄT HDMI (empfohlen) Verbinden Sie ein HDMI-Kabel vom Ausgang HDMI OUT (ARC) an der Rück- seite des Connect 5.1 mit dem Eingang HDMI IN (ARC) an Ihrem TV. Wählen Sie nun auf der Smart-Fernbedienung mit den Pfeiltasten ( , ) nach oben oder unten den Eingang [TV]. -
Seite 12: Verbindung Mit Weiteren Zuspielgeräten
Deutsch VERBINDUNG MIT WEITEREN ZUSPIELGERÄTEN HDMI (empfohlen) Um ein weiteres digitales Gerät wie z.B. einen Satelliten-Receiver, DVD-Player, Spielekonsole etc. anzuschließen, empfiehlt es sich dieses über einen der 3 HDMI Eingänge des Connect 5.1 zu verbinden. Verbinden Sie einen der 3 HDMI IN (HD1 / HD2 / HD 3) auf der Rückseite des Connect 5.1 und den HDMI OUT-Ausgang an Ihrem digitalen Gerät mit einem HDMI Kabel. -
Seite 13: Lautsprecher Verbinden
6 Aktivlautsprecher bzw. Verstärker per Chinch-Kabel zu einem beliebig großen Heimkinoset zu verbinden. Hinweise: • Bevor Sie Canton Smart Lautsprecher mit dem Connect 5.1 verbinden, achten Sie bitte darauf, dass der neu zu verbindende Smart Lautsprecher nicht mit dem Strom verbunden ist. - Seite 14 Deutsch Sub: • Smart (wireless mit automatischer Erkennung der Größe) • Analog • Aus (keine Konfiguration des Lautsprechers) Gehen Sie nun durch drücken der „M“ Taste eine Ebene zurück, wählen den Punkt „Lautsprecherzuordnung“ [SPM] aus und drücken „OK“. Wählen Sie den entsprechenden Lautsprecher (Front, Center, Sub etc.) aus und drücken Sie die Taste „OK“.
-
Seite 15: Multiroom Einrichtung Über Google Home
Deutsch MULTIROOM EINRICHTUNG ÜBER GOOGLE HOME Hinweise: • An Ihrem (mobilen) Endgerät muss zwingend die Funktion WLAN und Bluetooth eingeschaltet sein. Achten Sie bitte darauf, dass Ihr (mobiles) End- ® gerät bereits mit dem WLAN verbunden ist. • Bitte achten Sie bei der Musikwiedergabe mittels Chromecast built-in darauf, dass Musik nur über einen Chromecast built-in unterstützenden Streamindienst- Anbieter abgespielt abgespielt werden kann (z.B. - Seite 16 Deutsch Nachdem die Verbindung hergestellt wurde, spielt der Connect 5.1 über die an- geschlossenen Lautsprecher eine Melodie (Klangfolge). Bitte bestätigen Sie, dass Sie die Melodie gehört haben. Wählen Sie nun den „Raum“, in dem Sie den Connect 5.1 verwenden möchten (z.B.
-
Seite 17: Wiedergabe Über Spotify Connect
Drücken Sie nun auf der Smart Fernbedienung die Taste „Bluetooth Pairing“. Im Display erscheint [BT]. Starten Sie jetzt den Suchlauf auf Ihrem (mobilen) Endgerät. Wählen Sie Smart Connect 5.1 XX als Wiedergabegerät aus. Hinweis: • Wenn Sie dem Connect 5.1 bei der Netzwerkeinrichtung einen Namen zu- gewiesen haben (z.B. -
Seite 18: Speichertasten 1-3 Belegen
Deutsch Die Verbindung stellt sich automatisch oder nach Bestätigung her und wird Ihnen mit der Meldung [CON] im Display des Connect 5.1 angezeigt. Starten Sie die Wiedergabe eines Titels auf Ihrem (mobilen) Endgerät und der Ton wird automatisch über die verbundenen Lautsprecher wiedergegeben. Sollte die Verbindung fehlgeschlagen sein, erhalten Sie die Meldung [FAI]. - Seite 19 Deutsch Zum Abrufen der abgespeicherten Eingangswahl und Klangeinstellungen drücken Sie kurz die entsprechende Taste 1, 2 oder 3. Der Eingang und die ent- sprechenden Klangeinstellungen werden dann aufgerufen. Hinweise: • Alle 3 Speichertasten können Sie mit unterschiedlichen Einstellungen belegen. Beispiele: Speichertaste 1 = HDMI Eingang 1 &...
-
Seite 20: Automatische Updates
Achtung: • Trennen Sie den Connect 5.1 während eines Updates nicht vom Stromnetz. Hinweis: • Der Connect 5.1 enthält noch eine Vielzahl an weiteren tollen Funktionen. Alle Einstellmöglichkeiten können Sie der ausführlichen Bedienungsanleitung entnehmen. Diese finden Sie unter: www.canton.de/manual/connect5.1... -
Seite 21: Technische Daten
Deutsch TECHNISCHE DATEN Spannungsversorgung: • Betriebsspannung 100 – 240V~ • Betriebsfrequenz 50 / 60Hz • Leistungsaufnahme ECO Standby 0,46 W • Leistungsaufnahme NSB Standby ca. 1,92 W (Werkseinstellung) • Leistungsaufnahme LSB Standby ca. 7,2 W • Leistungsaufnahme AUT Standby ca. 7,8 W •... -
Seite 22: Weitere Wichtige Informationen
Deutsch WEITERE WICHTIGE INFORMATIONEN Informationen über den „bestimmungsgemäßen Betrieb“ Der Connect 5.1 ist zur Verwendung in geschlossenen Räumen konzipiert und darf nicht im Frei- en oder in nasser Umgebung verwendet werden. Das Gerät darf nicht umgebaut oder verändert werden. Schließen Sie das Gerät so an, wie in der Anleitung beschrieben und beachten Sie die Sicherheitshinweise. -
Seite 23: Konformitätserklärung
EU – Konformitätserklärung Kennzeichnung Wir, der Hersteller / Importeur Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod/Niederlauken • Germany bestätigen und erklären in alleiniger Verantwortung, dass sich das Produkt Smart Connect 5.1 (Audio / Video Prozessor mit mehreren Signalein- und -ausgängen, Audio-Funksender,... -
Seite 24: Short Manual
Short manual English Smart Connect 5.1 The detailed manual can be found under: www.canton.de/manual/connect5.1... - Seite 25 Thank you very much for choosing this Canton product. You can now look forward to countless hours filled with excellent sound. Just a few steps and the music can start: CONTENT: IMPORTANT SAFETY INSTRUCTIONS...................26 PACKAGING CONTENT......................27 LINEUP............................27 CONNECTION TERMINAL.....................28 SMART-REMOTE........................29 TOUCH KEYS........................30...
-
Seite 26: Important Safety Instructions
English Important Safety Instructions If sound distortions such as unnatural knocking, throbbing or high-frequency Read and follow all instructions. Keep these instructions. Observe all warnings clicking occur during playback, the volume level must be reduced immediately. and safety instructions. Operate this device only in a moderate climate (not in a tropical climate). -
Seite 27: Packaging Content
If any part is damaged, do not use it, but contact our service de- partment (see back cover). Please keep the packaging during the warranty period. Delivery content: 1x Smart Connect 5.1 1x Power cord 1x Short manual... -
Seite 28: Connection Terminal
ETHERNET (LAN) Connection to the Internet via network cable (RJ45). SERVICE CONNECTION Use only for Canton customer service. HDMI INPUT - HD 1 / HD 2 / HD 3 For connection to the HDMI output on your digital devices. HDMI OUT (ARC) - (Audio Return Channel) For connection to the HDMI (ARC) input on your TV. -
Seite 29: Smart-Remote
® Skip backward function for Chromecast built-in for audio, Spotify Connect and Skip BW Bluetooth wireless technology ® Initializes the pairing process Bluetooth Pairing Note: • The Smart remote control is optionally available at www.canton.de. 3 2 9... -
Seite 30: Touch Keys
English TOUCH KEYS Device control: Power - Toggles the speaker On / Off (On / Standby) Preset 1-3 - Preset keys for direct access of previously stored settings Input - Toggles input forward Plus - Increases main volume Minus - Decreases main volume Play/Pause - Play/pause function for Chromecast built-in for audio, Spotify Connect and Bluetooth wireless technology Menu control:... -
Seite 31: Display Indications
English DISPLAY INDICATIONS The Connect 5.1 has an On-screen display (menu visible in the TV), a LED status indicator (green or red) and a LED display (in the front of the Connect 5.1). On-Screen display All settings and the configuration of the Connect 5.1 can be conveniently performed via the on-screen display on your TV screen. - Seite 32 English Function Display Meaning Input HDMI ARC input selected Input HDMI HD1 input selected Input HDMI HD2 input selected Input HDMI HD3 input selected Input Bluetooth input selected Input Network input selected Input Analog input selected Input Coaxial digital input selected Input Optical digital input selected Sound-Setting...
- Seite 33 DTS Digital Suround bitstream Incoming signal Digital stereo signal Networking CAST Usage of Chromecast built-in Networking SPOTIFY Usage of Spotify Connect Note: • Further displays can be found in the detailed operating instructions. These can be found at: www.canton.de/manual/connect5.1 3 3 3...
-
Seite 34: Connection To Tv Device
English CONNECTION TO TV DEVICE HDMI (recommended) Connect a HDMI cable from the HDMI OUT (ARC) output on the back of the Connect 5.1 to the HDMI IN (ARC) input on your TV. Now select the input [TV] on the Smart-remote using the up or down arrow keys ( , ). -
Seite 35: Connection To Other Devices
English CONNECTION TO OTHER DEVICES HDMI (recommended) To connect other digital devices such as a satellite receiver, DVD-player, game console etc., it is recommended to connect the devices via one of the 3 HDMI inputs of the Connect 5.1. Connect one of the 3 HDMI IN (HD1 / HD2 / HD 3) on the back of the Connect 5.1 and the HDMI OUT output on your digital device with an HDMI cable. -
Seite 36: Connection To Speakers
6 active loudspeakers or amplifiers by Chinch cable to a large home cinema set. Notes: • Before connecting Canton Smart speakers to the Connect 5.1, make sure that the Smart speaker to be connected is not connected to the power supply. Connect Smart speakers wirelessly or active speakers via Chinch: Please go to the main menu by pressing the „M“... - Seite 37 English Sub: • Smart (wireless with automatic size detection) • Analog • Off Now go back one level by pressing the „M“ button, select the item „Speaker Mapping“ [SPM] and press „OK“. Select the appropriate speaker and press „OK“. Now select whether the loud- speaker is to be connected wirelessly or via cable to one of the 6 preamplifier outputs (PRE OUT).
-
Seite 38: Multiroom Setup Via Google Home
English MULTIROOM SETUP VIA GOOGLE HOME Note: • On your (mobile) device the WiFi and Bluetooth function must be switched on. ® device. Make sure that your (mobile) device is already connected to the WiFi. • When playing music with Chromecast built-in, please make sure that Chromecast built-in only supports playback via a partner streaming service (e.g. -
Seite 39: Playback Via Spotify Connect
English Please select the Wi-fi network (WLAN) you want to use for the Connect 5.1 and click „Next“. The app „Google Home“ and Connect 5.1 are now connected. After successful connection the display of the Connect 5.1 shows [CON] for 5 seconds. Now the installation is almost finished. -
Seite 40: Connection Via Bluetooth
English If you decide to use a paid „Spotify Premium“ account, you can use Spotify or Spoti- fy Connect to the full extent and without advertising interruption. CONNECTION VIA BLUETOOTH ® You can conveniently connect the Connect 5.1 to your (mobile) device via Bluetooth ®... -
Seite 41: Assigning Preset 1-3
English ASSIGNING PRESET 1-3 The Connect 5.1 is able to assign presets to three memory keys. All settings in the speaker and system menu (volume, sound settings, selected input, etc.), as well as playlists from the app „Spotify“ are saved. The memory buttons can be operated via the Smart-remote as well as via the keypad on the top of the Connect 5.1 Saving inputs and sound settings In addition to saving playlists from the app „Spotify“... -
Seite 42: Automatic Updates
• Do not disconnect the Connect 5.1 from the power supply during an update process. Note: • The Connect 5.1 contains a multitude of other great functions. All settings can be found in the detailed instruction manual. These can be found under: www.canton.de/manual/connect5.1... -
Seite 43: Technical Data
English TECHNICAL DATA Power supply: • Operating voltage 100 – 240V~ • Operating frequency 50 / 60Hz • Power consumption ECO Standby 0.46W • Power consumption NSB Standby ca. 1.92W (Factory setting) • Power consumption LSB Standby ca. 7.2W • Power consumption AUT Standby ca. 7.8W •... -
Seite 44: Further Important Information
English FURTHER IMPORTANT INFORMATION Information on “Intended Use” The speaker system is designed for indoor use and must not be used outdoors or in a wet en- vironment. Do not make any conversions or modifications to the device. Connect the speaker system as described in the instructions and observe the safety instructions. -
Seite 45: Declaration Of Conformity
EU – Declaration of Conformity labelling We, the manufacturer / importer Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod • Germany confirm and declare in sole responsibility that the product Smart Connect 5.1 (Audio / video processor with multiple signal inputs and outputs, wireless audio transmitter, WiFi module and Ethernet connection, Bluetooth®... - Seite 46 Bluetooth SIG, Inc. and any use of such ® marks by Canton is under license. Other trademarks and trade names are those of their respective owners. Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, and the double-D symbol are trademarks of Dolby Labora tories.
- Seite 47 The guarantee is not extended if parts are exchanged within the period covered by the guarantee. This applies to all loudspeakers purchased from an authorised Canton dealer. In the event of dama- ge please contact your dealer or the Canton Service department direct.
- Seite 48 Bei Fragen oder Anregungen wenden Sie sich bitte an unseren Kundenservice: For further questions, please do not hesitate to contact our Customer Service: Canton Elektronik GmbH + Co. KG Neugasse 21 – 23 61276 Weilrod, Germany Tel. +49 (0)6083 287-87 info@canton.de...
