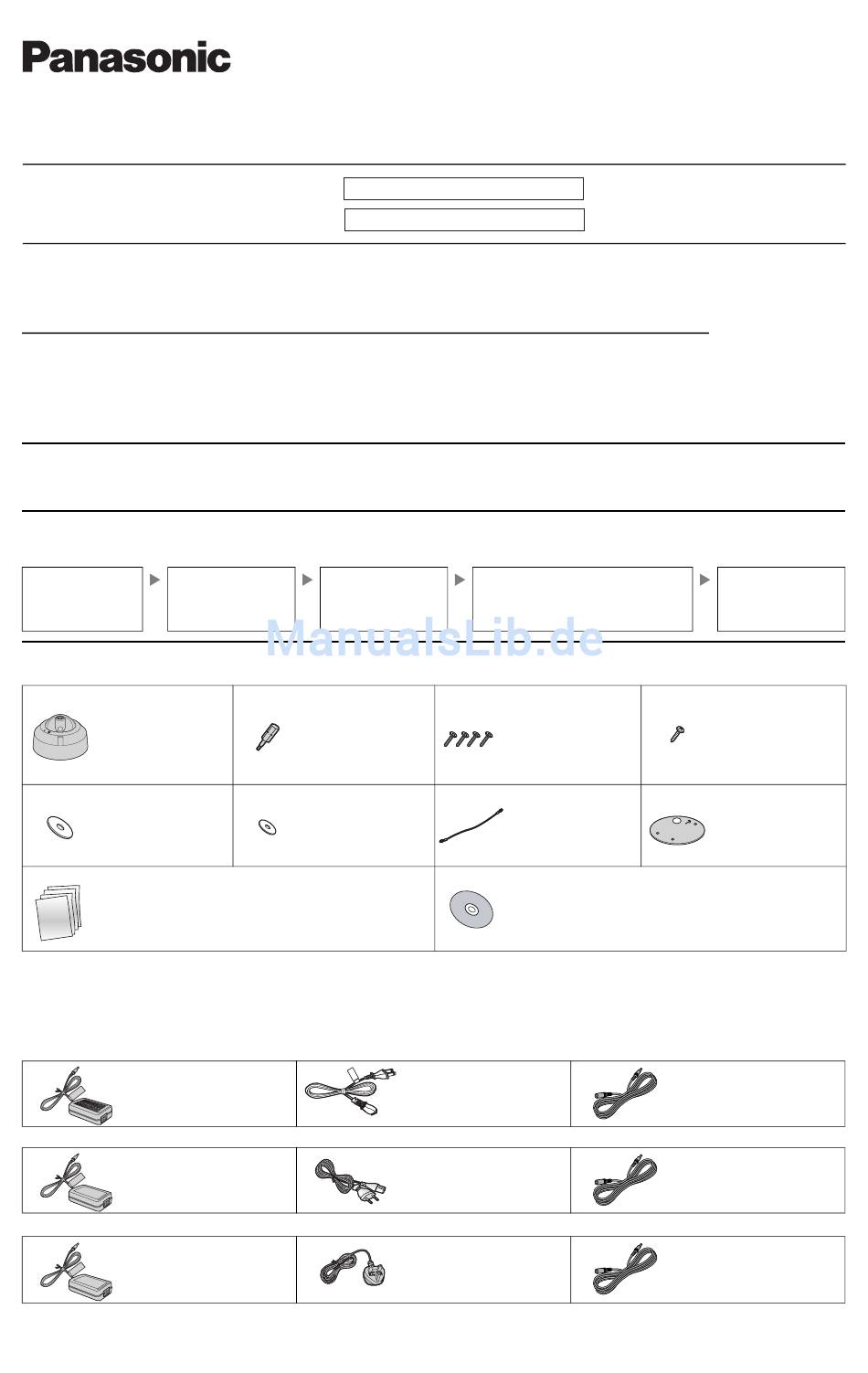

Panasonic BB-HCM701 Installationsanleitung

Installationsanleitung
Netzwerk Kamera
BB-HCM701
Modellnr.
BB-HCM705
Dieses Handbuch gilt für die Modelle BB-HCM701 und BB-HCM705. Die verfügbaren Funktionen und Abläufe unterscheiden sich leicht je nach Modell. Sie können die
Modellnummer Ihrer Kamera anhand der auf der Vorderseite der Kamera aufgedruckten Modellnummer feststellen.
In diesem Dokument werden bei folgenden Modellnummern die Suffixe ("A" und "CE") weggelassen, sofern sie nicht zwingend erforderlich sind.
BB-HCM701A, BB-HCM701CE, BB-HCM705A, BB-HCM705CE
Lesen Sie das mitgelieferte Dokument "Wichtige Informationen", bevor Sie fortfahren.
Die vollständige Bedienungsanleitung sowie weitere Dokumentation sind auf der mitgelieferten CD-ROM enthalten.
• Das vorliegende Dokument (Installationsanleitung) erläutert den Anschluss der
Kamera an die Stromversorgung und das Netzwerk sowie die Montage und
Positionierung der Kamera für die normale Verwendung.
• Die Setup-Anleitung beschreibt das Einrichten der Kamera für den Zugriff über
einen PC.
• Informationen über die Kamerafunktionen finden Sie in der Bedienungsanleitung
auf der CD-ROM.
Abkürzungen
• UPnP ist die Abkürzung für "Universal Plug and Play".
• Die Netzwerk Kamera wird in diesem Dokument als "die Kamera" bezeichnet.
• Die Setup-CD-ROM wird als "die CD-ROM" bezeichnet.
Überblick über die Installationsschritte
Nachfolgend sind die erforderlichen Schritte für die Installation und Konfiguration der Kamera in einer Übersicht dargestellt. Alle Schritte werden in diesem Dokument erläutert, falls
nichts anderes angegeben ist.
Vorbereitung Kamera-Diagramm
Stellen Sie sicher, dass Sie Machen Sie sich unbedingt mit
über alle für die Installation den Bezeichnungen der
erforderlichen Komponenten physischen Funktionen der
verfügen. Kamera vertraut.
Vorbereitung
1. Stellen Sie sicher, dass die folgenden Komponenten in der Verpackung enthalten sind.
Hauptgerät (1 Stck.)
Unterlegscheibe A (1 Stck.)
Bestellnr. XWG4F16VW
Wird bei der Befestigung des
Sicherheitsdrahts an der
Decke verwendet.
Wichtige Informationen (1 Stck.)
Installationsanleitung (das vorliegende Dokument) (1 Stck.)
Setup-Anleitung (1 Stck.)
Gesonderte Leitfaden für Aufnahme auf SD Memory Card (1 Stck.)
2. Zur Installation und Konfiguration der Kamera benötigen Sie zusätzlich folgende Komponenten:
– einen PC (siehe die Systemvoraussetzungen in dem Dokument "Wichtige Informationen")
– einen Router
Optional
Sie können die Kamera auch über den optionalen Panasonic-Netzadapter BB-HCA7A, BB-HCA7CE oder BB-HCA7E anschließen. Der optionale Netzadapter beinhaltet
folgende Teile. (Weitere Informationen erhalten Sie von Ihrem autorisierten Panasonic-Händler.)
BB-HCA7A
Netzadapter (1 Stck.)
Kabellänge: ca. 3 m (9 ft 10 in)
BB-HCA7CE (2-adriges Netzkabel)
Netzadapter (1 Stck.)
Kabellänge: ca. 3 m (9 ft 10 in)
BB-HCA7E (3-adriges Netzkabel)
Netzadapter (1 Stck.)
Kabellänge: ca. 3 m (9 ft 10 in)
• Der Netzadapter, das Netzadapterkabel, das Netzkabel und das Verlängerungskabel sind nicht spritzwassergeschützt und daher ausschließlich für den Einsatz in Innenräumen
ausgelegt. Für die Verwendung im Freien müssen der Netzadapter, das Netzadapterkabel, das Netzkabel und das Verlängerungskabel wasserdicht sein.
© Panasonic System Networks Co., Ltd. 2009
PNQX2187YA KK0909CQ1129
(PoE-fähig)
Nur für den Einsatz in Innenräumen
Nur für den Einsatz in Innenräumen
Anschlüsse
Anschluss der Kamera an das
Netzwerk und die
Stromversorgung.
Schraubeinsatz (1 Stck.)
[Nur BB-HCM701CE/
BB-HCM705CE]
Bestellnr. PNMH1086Z
Wird zur Befestigung der
Kameraabdeckung
verwendet.
Unterlegscheibe B
(1 Stck.)
Bestellnr. XWG26D12VW
Wird bei der Befestigung
des Sicherheitsdrahts an
der Kamera verwendet.
Lesen Sie vor der Verwendung des Produkts dieses Dokument und bewahren Sie es für spätere
Referenzzwecke auf. Website der Netzwerk Kamera von Panasonic:
http://panasonic.net/pcc/ipcam/
• Bei Problemen mit der Konfiguration oder der Verwendung der Kamera finden Sie
entsprechende Informationen in der Anleitung zur Störungsbeseitigung auf der
mitgelieferten CD-ROM.
• Der Gesonderte Leitfaden für Aufnahme auf SD Memory Card erklärt, wie Bilder
ohne PC auf einer SD-Speicherkarte aufgenommen werden.
• Mit dem Begriff "SD-Speicherkarte" sind in diesem Dokument SD-Speicherkarten als auch
SDHC-Speicherkarten gemeint.
Setup
Das Einrichten der Kamera (in der mitgelieferten Setup-
Anleitung beschrieben). Dazu gehört die Konfiguration der
Kamera für den Zugriff über PC.
Schraube A (4 Stck.)
Bestellnr. XTB4+20AFJ
Wird zum Sichern der
Kamera (3 Stck.) und
des Sicherheitsdrahts an
der Decke (1 Stck.)
verwendet.
Sicherheitsdraht (1 Stck.)
Bestellnr. PQME10080Z
Zum Sichern der Kamera
bei der Montage.
Setup-CD-ROM (1 Stck.)
Bestellnr. PNQC1016N
Enthält das für die Konfiguration der Kamera erforderliche Setup-
Programm sowie die Dokumentation zur Kamera.*
*Das mitgelieferte Dokument "Wichtige Informationen" enthält eine Beschreibung jedes
Dokuments.
– ein LAN-Kabel (einfaches CAT-5-Kabel)
Netzkabel (1 Stck.)
Kabellänge: ca. 1,8 m (5 ft 11 in)
Netzkabel (1 Stck.)
Kabellänge: ca. 1,8 m (5 ft 11 in)
Netzkabel (1 Stck.)
Kabellänge: ca. 1,8 m (5 ft 11 in)
Montage
Montage oder Positionieren der
Kamera.
Schraube B (1 Stck.)
Bestellnr. XTB26+10GFJ
Wird zum Anschließen des
Sicherheitsdrahts an die
Kamera verwendet.
Schablone (1 Stck.)
Bestellnr. PNPD1302Z
Wird bei der Markierung der
Bohrlöcher für Kabel und
Schrauben verwendet.
Verlängerungskabel (1 Stck.)
Kabellänge: ca. 7 m (23 ft)
Verlängerungskabel (1 Stck.)
Kabellänge: ca. 7 m (23 ft)
Verlängerungskabel (1 Stck.)
Kabellänge: ca. 7 m (23 ft)
1
