Bedienung • Eingangsbildschirm • Handbedienebene

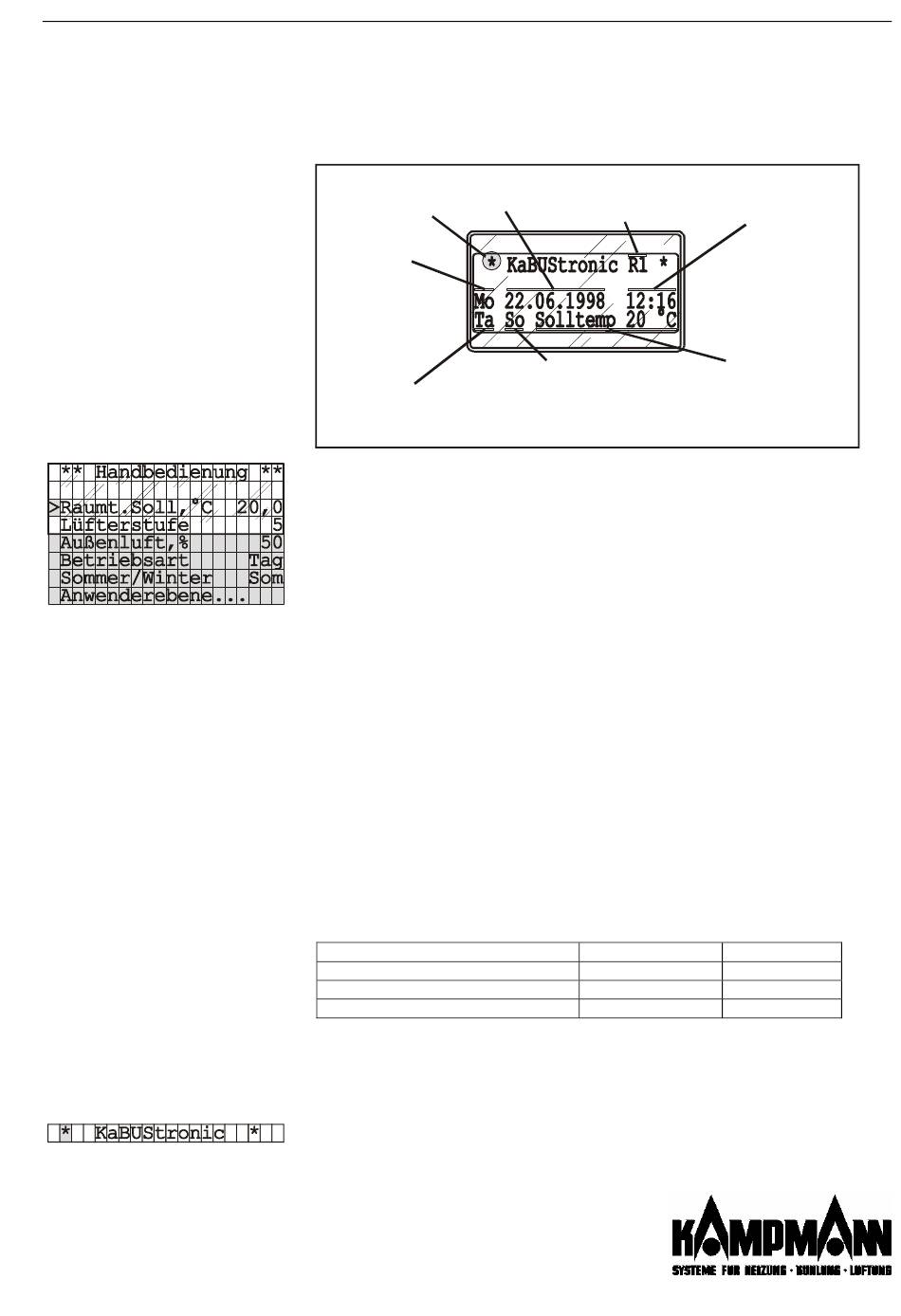

Standardanzeige
(Standby)
Solange keine Eingabe erfolgt, werden
im Display allgemeine Betriebsinfor-
mationen angezeigt.
Soll/Istwertanzeige der
Raumtemperatur
Istwert:
bei einem oder mehrere
Raumfühlern je Gruppe/Regelkreis
Sollwert
: bei einem Raumfühler je
Gerät
Handbedienebene: Einstellbare
Parameter
Raumtemperatur
Ventilator-Drehzahl
Außenluftanteil
Betriebsarten
Sommer/Winterbetrieb
Anwenderebenen
Synchronisation
6

Handbedienebene

Standardanzeige
Datum:
*
blinkt:
Tag.Monat.Jahr
Synchronisation läuft
Wochentage:
Mo = Montag
Di = Dienstag
Mi = Mittwoch
Do = Donnerstag
Fr = Freitag
Sa = Samstag
So = Sonntag
Derzeitige Betriebsart:
Ta = Tagbetrieb
Na = Nachtbetrieb
Ex = Extrabetrieb
Alle in der Handbedienebene vorgenommenen Änderungen bleiben nur bis zur
nächsten Umschaltung Tag/Nach/Extrabetrieb bestehen.
Ausnahme: Umschaltung Sommer/Winterbetrieb

Sollwerte

Raumtemperatur (nicht bei reiner Zulufttemperaturregelung): Einstellbereich: 5 °C bis
35 °C, Begrenzung des Einstellbereiches in der Anwenderebene A4
Ventilatorstufe: Einstellmöglichkeiten: Lüfterstufe „0" bis „5", bzw. „Auto" (= automati-
sche Lüfterstufeneinstellung, abhängig von der Temperaturdifferenz Sollwert/Istwert
der Raumtemperatur.
Außenluftanteil: Nur bei Mischluftanlagen:
Einstellbereich: 0% bis 100% in 5%-Schritten, oder Auf/Zu
Betriebsart: Umschaltung der Betriebsart: Tag-, Nacht- oder Extrabetrieb.
Sommer/Winterbetrieb: Manuelle Umschaltung Sommerbetrieb ⇔ Winterbetrieb: Das
Regelverhalten ist von der Ausführung der Anlage abhängig:
Anlagenausführung
2Leiter, Heiz- oder Kühlmedium
2Leiter, nur Heizmedium
4Leiteranlage, Heiz- und Kühlmedium
Wechsel in die Anwenderebenen, zur Einstellung der Betriebsarten, des Zeitpro-
grammes sowie zusätzlicher Funktionen.
Bei der Synchronisation stellt sich die Regelung neu ein. Die Synchronisation wird
wiederkehrend automatisch gestartet. Während der Synchronisation (Dauer ca. 3 min)
werden Ventilatoren und Mischluftklappen nicht umgeschaltet. Im Display blinkt
solange ein „*" vor dem Wort „KaBUStronic".
Regelkreis:
nur bei Mehrkreis-
regelung
Sommer/Winterbetrieb:
So = Sommerbetrieb
Wi = Winterbetrieb
„Sommer"
Kühlen
Heizen oder Lüften
Heizen und Kühlen
Uhrzeit:
Stunden: Minuten
Anzeige Temperaturwert:
Solltemp. = eingestellte Raum-
temperatur
Isttemp. = tatsächliche
Raumtemperatur
„Winter"
Heizen
Heizen
Heizen
