Bedienung • Anwenderebene A5-Mischluftfunktionen
Aussentemperaturabhängige
Reduzierung des Außenluftan-
teiles
Schnellaufheizung im Um-
luftbetrieb
Schnellaufheizung aktiviert
Umschaltverzögerung
Ventilator/Mischluftklappe
Abluftfaktor
Abluft manuell
Stosslüftung
18

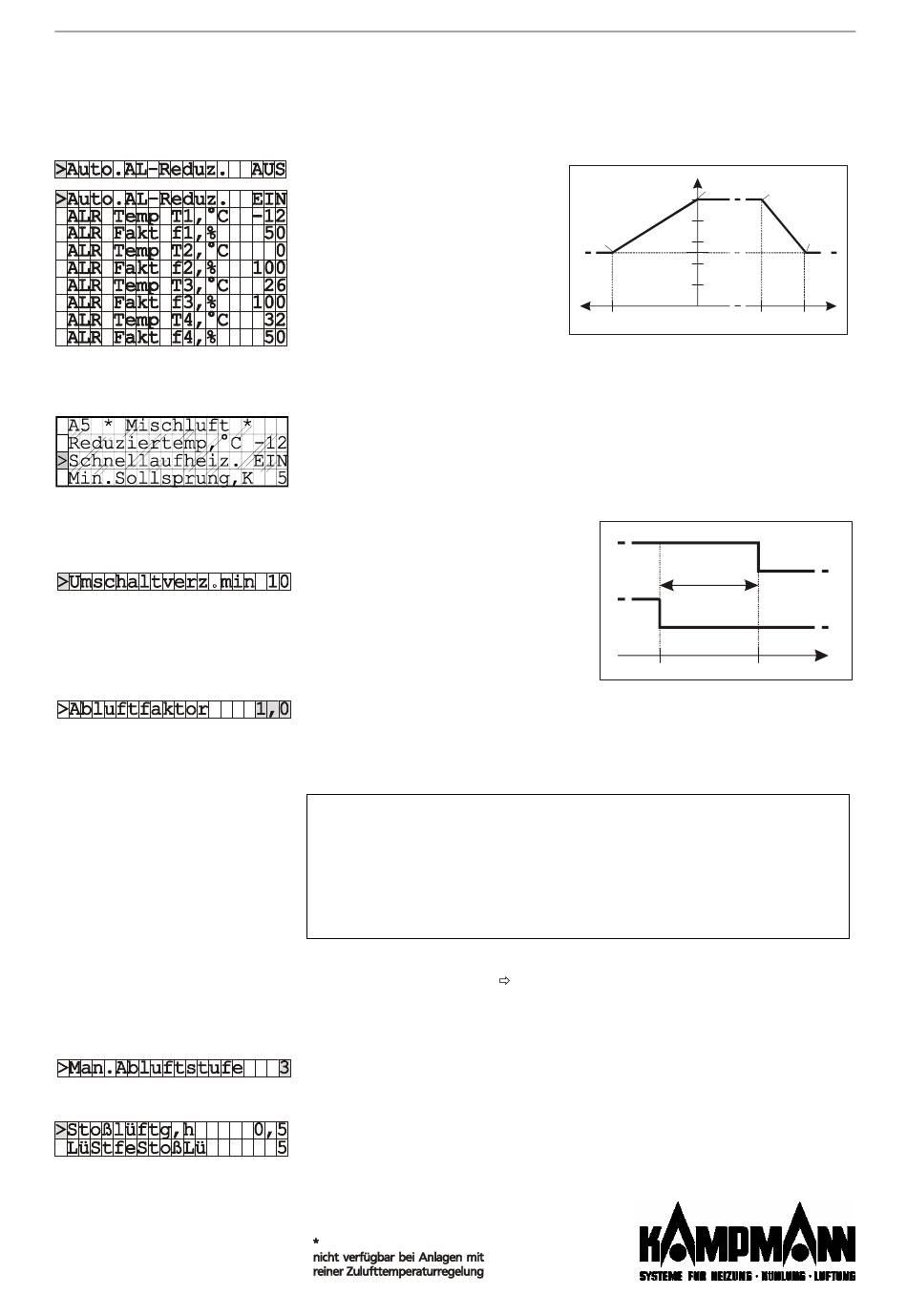

Funktionsbeschreibung Anwenderebene A5

Aussentemperaturabhängige Reduzierung des Aussenluftanteiles
Bei Aktivierung dieser Funktion wer-
den acht Parameter zur Verfügung
gestellt. Darin kann der Aussenluftan-
teil bzw. die Klappenstellung in Ab-
hängigkeit von der
Aussentemperatur vorgegeben wer-
den.
Werkseitig ist nebenstehender Verlauf
voreingestellt:
*Schnellaufheizung im Umluftbetrieb*
- Zeit- und energiesparende Erhöhung der Raumtemperatur im Umluftbetrieb
- Umschaltung in den Mischluftbetrieb bei Erreichen des Raumtemperatur-Sollwerts.
Nach Aktivierung der Funktion können Sie den Mindest-Sollwertsprung (Temperaturdiffe-
renz Raumsollwert-Raumistwert) eingeben, der die Schnellaufheizung auslöst. Bei einer
Sollwertänderung, die diese Differenz überschreitet, wird die Mischluftklappe geschlos-
sen und der Raum im Umluftbetrieb aufgeheizt..
Umschaltverzögerung Ventilator/Mischluftklappe
Bei Betriebsartenwechsel von Tagbetrieb
nach Nachtbetrieb ist sofort der Nacht-
Sollwert für die Raumtemperatur gültig.
Mischluftklappe und Ventilator arbeiten
jedoch für die eingestellte Zeit im Tagbe-
trieb, um den Raum weiterhin mit frischer
Außenluft zu durchspülen (Bild rechts).
Abluftfaktor
- zur Anpassung von unterschiedlichen Luftleistungen Zuluft / Abluftgeräte
- zur Änderung des Verhältnisses der eingebrachten Außenluft zur Abluft
Abluftfaktor > 1: Unterdruckbereich
Abluftfaktor < 1: Überdruckbereich
Abluftfaktor = 1: Druckausgleich, (gleichgrosse Luftmenge (Zuluft/Abluft)
vorausgesetzt).
Beispielrechnung Abluftstufe
=
Zuluftstufe: n Stufe
ZL
=
Abluftfaktor: f 0 5 ,
ABL
Berechnungsformel:
Berechneter Wert:
Zusatzfunktionen durch Multifunktionseingänge
Bei der Programmierung von
tionen erscheinen zusätzliche Menüpunkte in der Anwenderebene A5.
Abluft manuell
Bei Programmierung dieser Funktion erscheint eine weiterer Menüpunkt zur Einstellung
der Abluftdrehzahlstufe, in welcher die Abluftanlage manuell ein- und ausgeschaltet
wird.
Stosslüftung
Bei Stosslüftung werden die Mischluftklappen maximal aufgefahren. Zeitdauer und Lüf-
terstufe der Stosslüftung können vorgegeben werden. Die Stosslüftung kann wahlweise
durch einen externen Schalter oder Taster aktiviert werden.
Außenluftanteil [%]
(in Prozent vom Einstell-
wert der Betriebsart)
T1,f1
aktuellen
-12
4 , Außenluft: f
AL
gesucht:
, Abluftdrehzahl
= ⋅
n n f
ABL ZL AL
=
n Stufe
Abluft
Multifunktionseingängen mit den nachfolgenden Funk-
T2,f2
T3,f3
100
80
60 T4,f4
40
20
26 32
Außentemperatur [°C]
Ventilator/
Mischluftklappe
Umschalt-
verzögerung
Temperatur-
Sollwert
Zeit
=
, 0 ( 5 50 %)
n
ABL
⋅
f
ABL
⋅ ⋅ =
4 0 5 , 0 5 , Stufe 1
