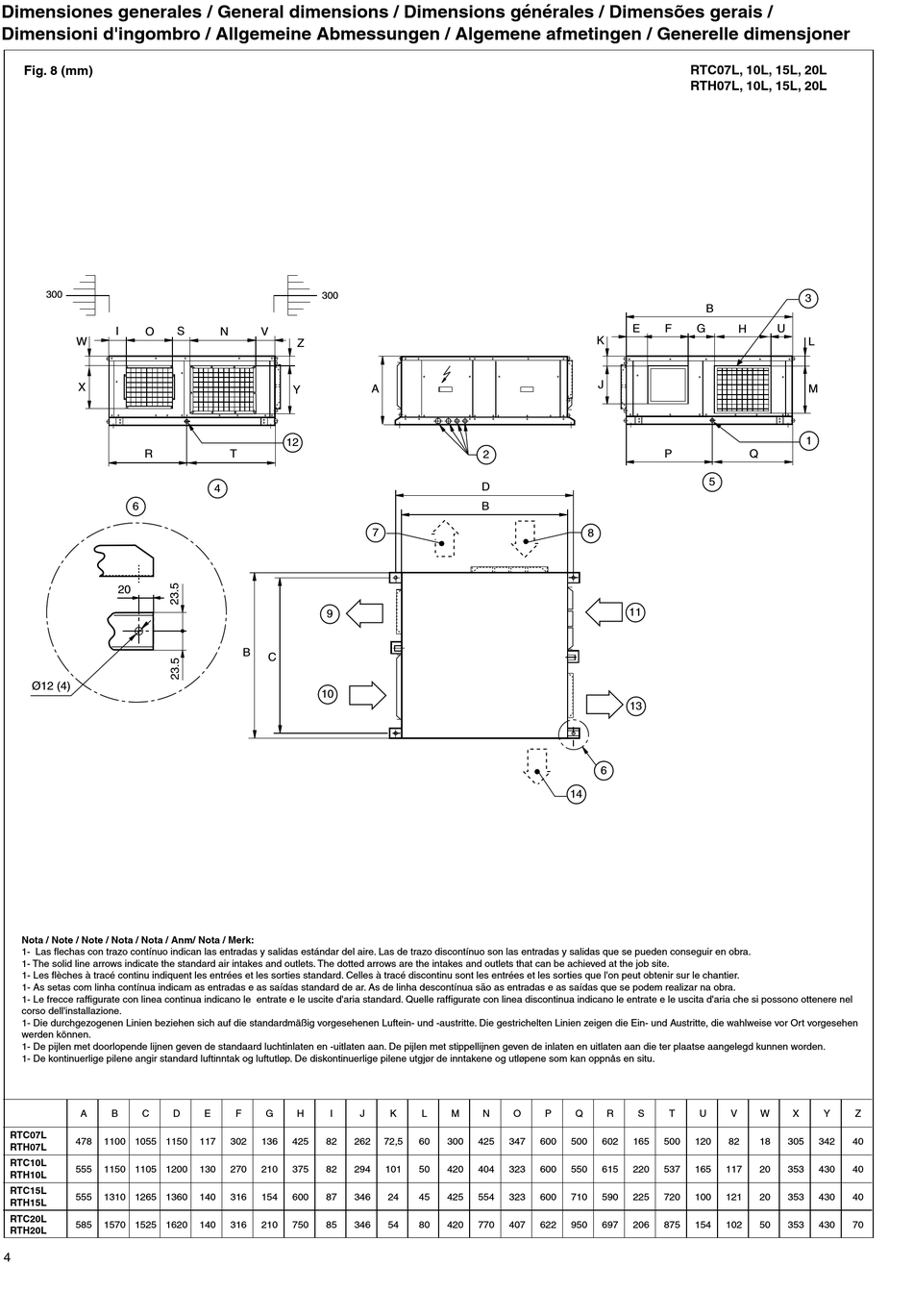

Dimensiones generales / General dimensions / Dimensions générales / Dimensões gerais /
Dimensioni d'ingombro / Allgemeine Abmessungen / Algemene afmetingen / Generelle dimensjoner
Fig. 8 (mm)
���
� �
�
�
�
�
��
�������
Nota / Note / Note / Nota / Nota / Anm/ Nota / Merk:
1- Las flechas con trazo contínuo indican las entradas y salidas estándar del aire. Las de trazo discontínuo son las entradas y salidas que se pueden conseguir en obra.
1- The solid line arrows indicate the standard air intakes and outlets. The dotted arrows are the intakes and outlets that can be achieved at the job site.
1- Les flèches à tracé continu indiquent les entrées et les sorties standard. Celles à tracé discontinu sont les entrées et les sorties que l'on peut obtenir sur le chantier.
1- As setas com linha contínua indicam as entradas e as saídas standard de ar. As de linha descontínua são as entradas e as saídas que se podem realizar na obra.
1- Le frecce raffigurate con linea continua indicano le entrate e le uscite d'aria standard. Quelle raffigurate con linea discontinua indicano le entrate e le uscita d'aria che si possono ottenere nel
corso dell'installazione.
1- Die durchgezogenen Linien beziehen sich auf die standardmäßig vorgesehenen Luftein- und -austritte. Die gestrichelten Linien zeigen die Ein- und Austritte, die wahlweise vor Ort vorgesehen
werden können.
1- De pijlen met doorlopende lijnen geven de standaard luchtinlaten en -uitlaten aan. De pijlen met stippellijnen geven de inlaten en uitlaten aan die ter plaatse aangelegd kunnen worden.
1- De kontinuerlige pilene angir standard luftinntak og luftutløp. De diskontinuerlige pilene utgjør de inntakene og utløpene som kan oppnås en situ.
A B C D
RTC07L
478 1100 1055 1150
RTH07L
RTC10L
555 1150 1105 1200
RTH10L
RTC15L
555 1310 1265 1360
RTH15L
RTC20L
585 1570 1525 1620
RTH20L
4
���
� � �
�
�
��
�
�
�
�
�
��
E F G H I
117 302 136 425 82
130 270 210 375 82
140 316 154 600 87
140 316 210 750 85
�
�
�
�
�
J K L M N O
262 72,5 60 300 425 347
294 101 50 420 404 323
346 24 45 425 554 323
346 54 80 420 770 407
RTC07L, 10L, 15L, 20L
RTH07L, 10L, 15L, 20L
�
� � �
�
�
�
�
�
��
��
�
��
P Q R S T U
600 500 602 165 500 120
600 550 615 220 537 165
600 710 590 225 720 100
622 950 697 206 875 154
�
� �
�
�
�
�
V W X Y Z
82 18 305 342 40
117 20 353 430 40
121 20 353 430 40
102 50 353 430 70
