Antennenanschluss
Der W-AP175P muss mit abnehmbaren Antennen für den Außenbereich verwendet werden. Wählen Sie den
richtigen Antennentyp, der das erforderliche Frequenzband (2,4 oder 5 GHz) und das gewünschte
Abdeckungsmuster unterstützt.
Der W-AP175P ist mit vier N-Typ-Antennenbuchsen ausgestattet; zwei befinden sich auf der Oberseite des AP
und zwei auf der Unterseite. Die Schnittstellen sind in Diversitätspaaren angeordnet: ein Paar ist mit R0 (Radio 0)
und eins mit R1 (Radio 1) gekennzeichnet). R0 unterstützt das 5-GHz-Frequenzband, und R1 unterstützt das
2,4-GHz-Frequenzband.
USB-Konsolenschnittstelle
Eine serielle Konsolenschnittstelle (USB) steht für den Anschluss an ein Terminal zur direkten lokalen
Verwaltung zur Verfügung. Verwenden Sie die folgenden Einstellungen, um auf das Terminal zuzugreifen:
Tabelle 1
Baudrate
9600
Ethernet-Schnittstelle
Der W-AP175P ist mit einem 10/100/1000Base-T Gigabit-Ethernet-Anschluss für drahtgebundene Konnektivität
ausgestattet. Beim W-AP175P unterstützt dieser Anschluss auch Power over Ethernet (PoE+) gemäß
IEEE 802.3at und akzeptiert 48 VDC als standardgemäß definiertes Powered Device (PD, Verbraucher) von
einem Power Sourcing Equipment (PSE, Energieversorger), zum Beispiel von einem PoE-Midspan-Injektor.
Erdungspunkt
Denken Sie daran, den W-AP175P durch die Installation von Erdungsleitungen zu schützen. Die Erdungsverbindung
muss abgeschlossen sein, bevor Sie die Stromversorgung an das Gehäuse des W-AP175P anschließen. Achten Sie
darauf, dass der Widerstand zwischen dem Erdungsanschlusspunkt des Access Points und der Erde weniger als
5 Ohm beträgt.
LED-Statusanzeigen
Der W-AP175P verfügt über optische Anzeigen für den Stromversorgungs-, Verbindungs- und Funkstatus.
Jede Funkstation hat außerdem eine Reihe mit vier LEDs, die die empfangene Signalstärke (RSSI) angibt.
HINWEIS: Die RSSI-LEDs zeigen Schwankungen des RSSI-Levels an. Wenn keine LED leuchtet, ist kein Signal vorhanden; wenn
alle vier LEDs leuchten, ist die volle Signalstärke vorhanden.

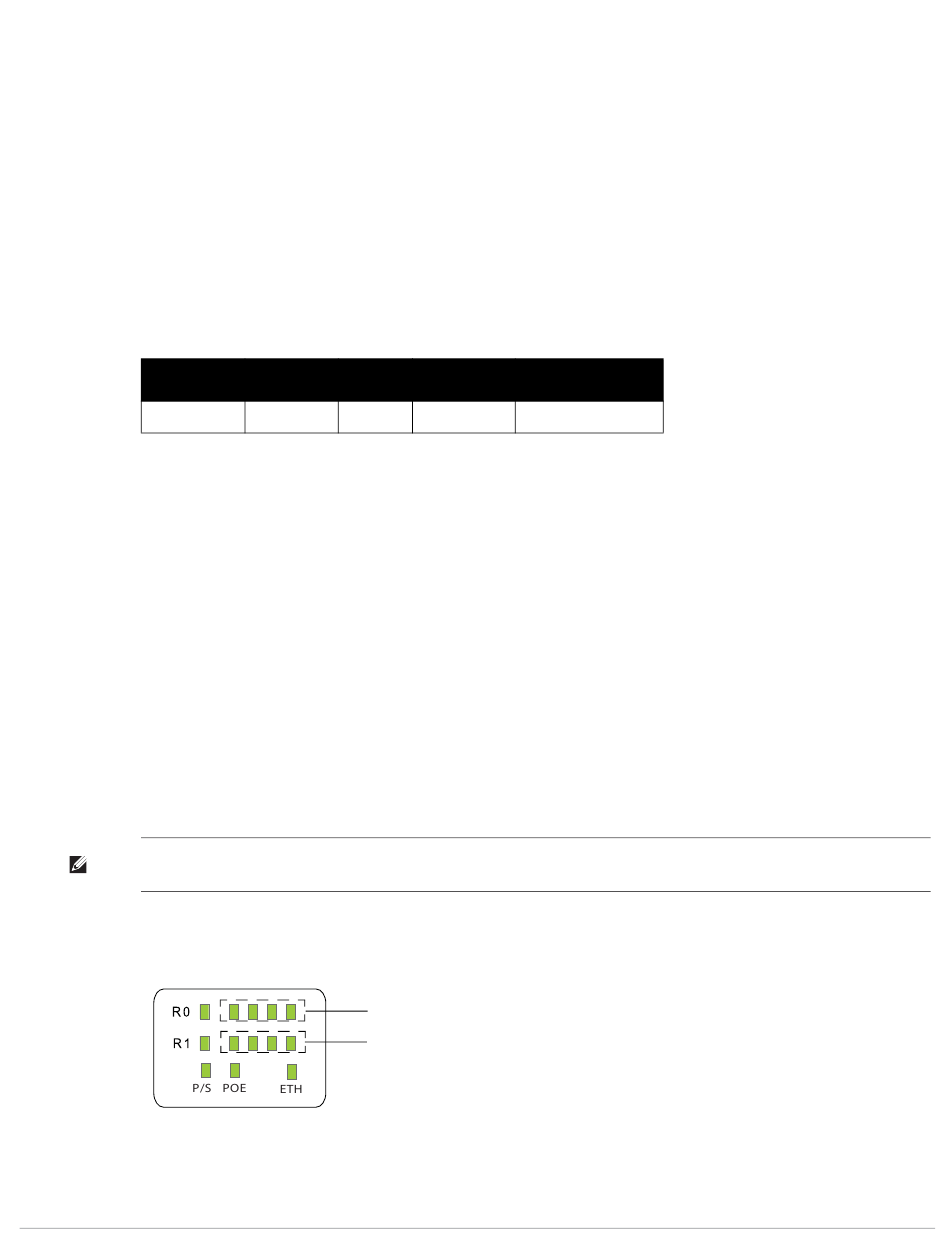

Abbildung 2
In
Tabelle 2
Dell PowerConnect W-AP175P | Installationsanleitung
Konsoleneinstellungen
Datenbits
Parität
8
Keine
LED-Anordnung
RSSI für Radio 0
RSSI für Radio 1
sind die Bedeutungen der LEDs auf dem W-AP175P für den Außenbereich aufgeführt.
Stoppbits
Fluss- steuerung
1
Keine
3
