Lieferumfang
W-AP175P Access Point
W-AP175P Montageklammer
Sonnenschutz
Mastbefestigungen x 2
M4 x 16 Bolzen, Unterlegscheiben und Federscheiben x4 (diese Bolzen werden am Sonnenschutz angebracht)
M6 x 30 Bolzen, Unterlegscheiben und Federringe x2
M4 x 12 Bolzen, Zahnscheibe und Kupferanschlussring x1
M8 x 110 Bolzen, Unterlegscheiben, Federringe und Mutter x4
Installationsanleitung
HINWEIS: Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten haben.
Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf. Verwenden Sie diese
Materialien, um das Produkt bei Bedarf zu verpacken und an den Händler zurückzugeben.
W-AP175P Hardwareübersicht
Im folgenden Abschnitt werden die Hardwaremerkmale des W-AP175P beschrieben.

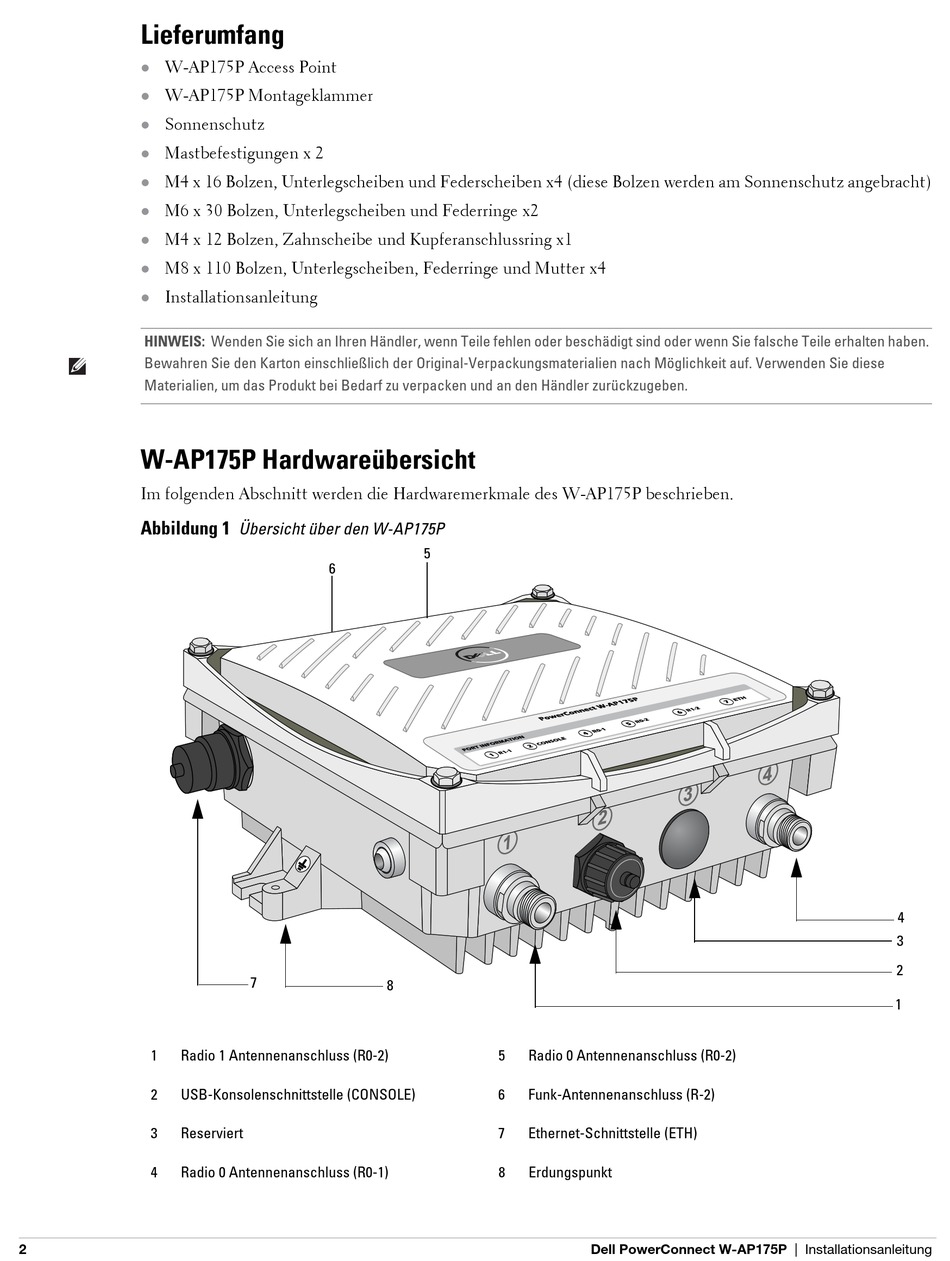

Abbildung 1
1
Radio 1 Antennenanschluss (R0-2)
2
USB-Konsolenschnittstelle (CONSOLE)
3
Reserviert
4
Radio 0 Antennenanschluss (R0-1)
2
Übersicht über den W-AP175P
6
7
8
5
5
Radio 0 Antennenanschluss (R0-2)
6
Funk-Antennenanschluss (R-2)
7
Ethernet-Schnittstelle (ETH)
8
Erdungspunkt
Dell PowerConnect W-AP175P | Installationsanleitung
4
3
2
1
