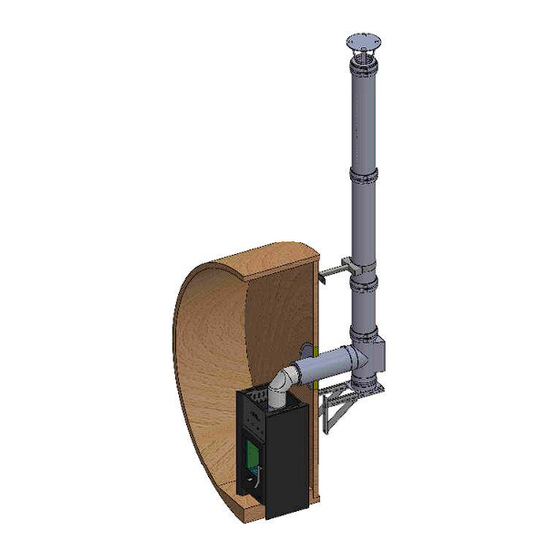

- Seite 1 Kaminsystem Frei CHIMNEY Montage an der Rückwand...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ............................ 2 Zu dieser Anleitung .......................... 4 1.1. Symbole in Warnhinweisen ..................... 4 Lieferumfang ........................... 5 Montage der Abgasanlage ......................6 Technische Daten Edelstahl-Ofenrohre ..................7 4.1. Leistungserklärung ........................7 4.2. Oberflächentemperatur ......................7 Holz-Wanddurchführung ......................... 9 5.1. Zulassung .......................... - Seite 3 Sehr geehrter FinTec-Kunde, vielen Dank, dass Sie sich für ein Produkt der Marke „FinTec“ entschieden haben. Als marktführender deutscher Hersteller von Holzsaunaöfen fertigt FinTec in Deutschland Saunaöfen und stellt hohe Ansprüche an seine Produkte. Bitte nehmen Sie sich ein wenig Zeit und lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie mit der Installation des Kaminsystems beginnen.
-
Seite 4: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe des Saunaofens auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. 1.1. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Lieferumfang
2. Lieferumfang Bezeichnung Anzahl Saunaofen Rauchrohr Längenelement 150mm Rauchrohr Winkel 90° mit Reinigungsöffnung Abdeckung für Lux Fix Nova Lux Fix Nova – Wanddurchführung Wandkonsolen 1 Set Grundplatte mit Kondensablauf Längenelement mit Wandfutter (Übergang von einwandig auf doppelwandig) T-Anschluss mit Kontrollöffnung Verbindungsschelle Längenelement Doppelwandig 500 m Wandabstandshalter... -
Seite 6: Montage Der Abgasanlage
3. Montage der Abgasanlage Die Montage des Kaminsystems FinTec CHIMNEY haben wir für Sie in einer umfangreichen Videoanleitung veranschaulicht. Abzurufen ist das Video unter: www.fintec.de/ Seite 6 von 10 16 März 2018... -
Seite 7: Technische Daten Edelstahl-Ofenrohre
4.1. Leistungserklärung 4.2. Oberflächentemperatur Unser Kaminsystem FinTec CHIMNEY entspricht der Leistungserklärung Nr. 9174 008 DOP 2013-06-17 und wurde entsprechend der geltenden Normen für Metallabgasanlagen diversen Prüfungen unterzogen, welche auf Basis von Prüfberichten zur CE-Zertifizierung führen. Die nachfolgenden Oberflächentemperaturen, wurden in diversen Prüfungen (Rußbrandprüfung &... - Seite 8 HINWEIS! Bei der Rußbrandprüfung (Prüftemperatur 1002°C) wurden 319,3°C, in 0,5 m über Abgaseintritt gemessen. Bei der Produktprüfung des Holz-Saunaofens FinTec TROLL betrug die Temperatur am Abgasstutzen ca. 415°C. Somit ist mit geringeren Oberflächentemperaturen zu rechnen. Hinweis! Nach einem Rußbrand ist die komplette Abgasanlage durch einen Fachmann (bspw. Bezirksschornsteinfeger) zu prüfen und ggf.
-
Seite 9: Holz-Wanddurchführung
5. Holz-Wanddurchführung 5.1. Zulassung Zulassungsnummer: Z-7.4-3408 Geltungsdauer: 27. Januar 2014 bis 27. Januar 2019 sowie nach erfolgreicher Verlängerung von 19.August 2019 bis 19.August 2024. Zulassungsgegenstand: Bauelemente zur Herstellung von Wand-, Decken und Dachdurchführungen von Schornsteinen, Abgasleitungen und Verbindungsstücken. 5.2. Anwendung Seite 9 von 10 16 März 2018... -
Seite 10: Herstellerangaben
6. Herstellerangaben FinTec Sauna- und Wellnesstechnik GmbH Ottostraße 15 95213 Münchberg Deutschland Telefon: 0049 (0) 9251 899 78 50 Fax: 0049 (0) 9251 899 78 59 Internet: http://www.fintec.de eMail: kontakt@fintec.de Seite 10 von 10 16 März 2018...
