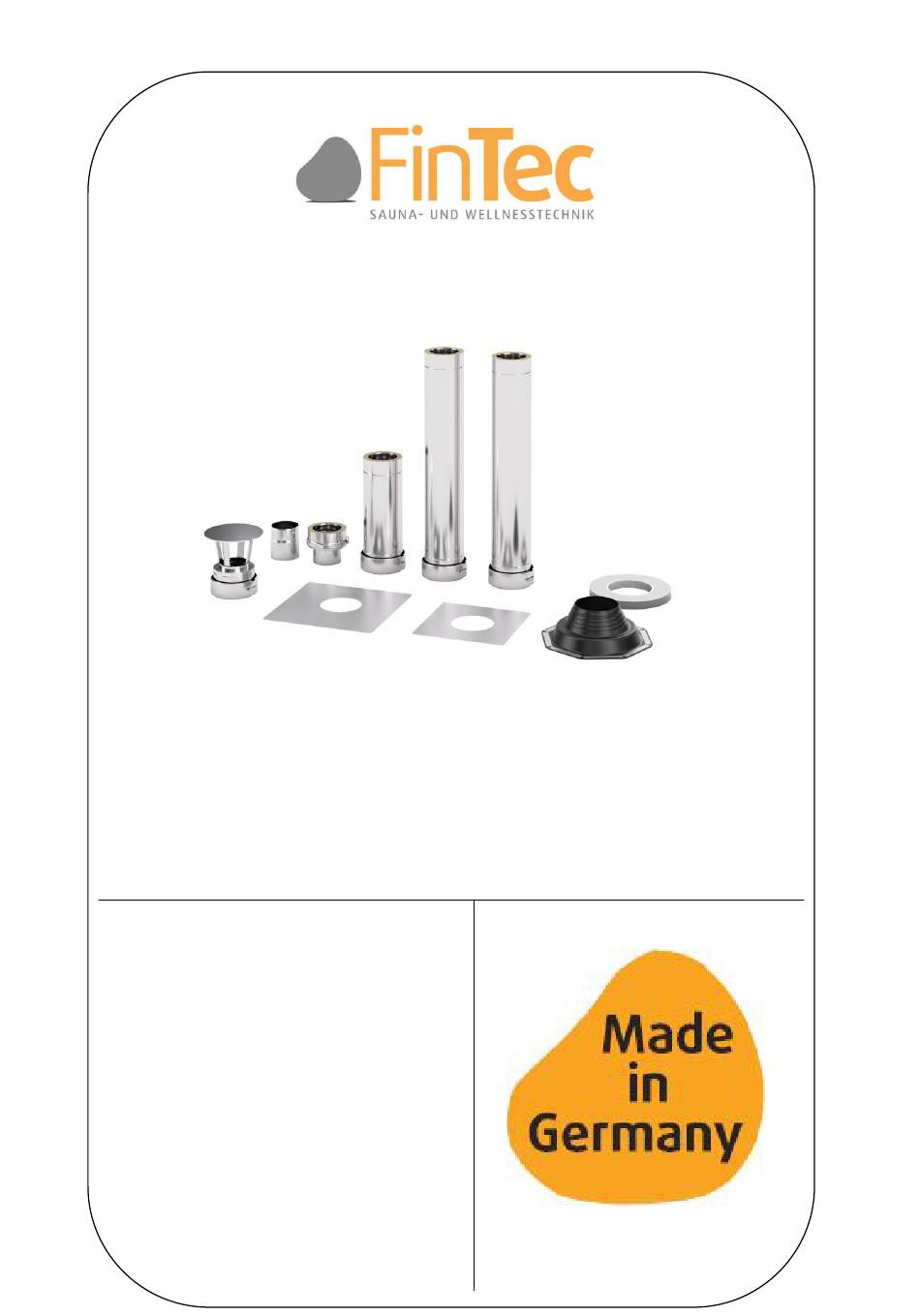

- Seite 1 Frei Kaminsystem CHIMNEY...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ............................ 2 Zu dieser Anleitung .......................... 4 1.1. Symbole in Warnhinweisen ..................... 4 Lieferumfang ........................... 5 Montage der Abgasanlage ......................6 Ursachen und Vermeidung von Korrosion ..................13 Aufbauhöhen und Verankerungskräfte ..................13 Mindestabstände zu brennbaren Stoffen ..................14 6.1. - Seite 3 Sehr geehrter FinTec-Kunde, vielen Dank, dass Sie sich für ein Produkt der Marke „FinTec“ entschieden haben. Als marktführender deutscher Hersteller von Holzsaunaöfen fertigt FinTec in Deutschland Saunaöfen und stellt hohe Ansprüche an seine Produkte. Bitte nehmen Sie sich ein wenig Zeit und lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie mit der Installation des Kaminsystems beginnen.
-
Seite 4: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe des Saunaofens auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. 1.1. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Lieferumfang
2. Lieferumfang 11. Regenhaube 10. Mündungsabschluss 9. Längenelement 1000 mm 9. Längenelement 1000 mm 8. Dachmanschette 7. FinTec KATTO NOVA (Holz-Wanddurchführung) 6. Abdeckung KATTO NOVA 5. Strahlschutzblech optional 4. Längenelement 500 mm 3. Übergang von einwandiges- auf doppelwandiges Rohr 2. Längenelement 150 mm 1. -
Seite 6: Montage Der Abgasanlage
3. Montage der Abgasanlage Zunächst ist der Saunaofen in den Saunaraum zu stellen. Dazu ist dieser von zwei Personen zu transportieren. Um Beschädigungen am Ofen zu vermeiden, darf ein Sackkarren oder ähnliches nicht verwendet werden. Bei der Wahl des Aufstellortes ist es wichtig, dass die vorgeschriebenen Sicherheitsabstände, laut Leistungserklärung und Anleitung,... - Seite 7 Auf den Ofen ist zunächst das einwandige Rauchrohr mit 150 mm Länge (Artikelnummer: 800.981.209) zu montieren. Darauf wird der Übergang (Artikelnummer: 800.980.160 ECO) von einwandig auf doppelwandig installiert. Anmerkung: Ein Klemmband ist hier nicht erforderlich. Seite 7 von 20 24. März 2023...
- Seite 8 Im nächsten Schritt wird das 500 mm Längenelement (Artikelnummer: 800.980.112 ECO) montiert. Das Klemmband muss in die Nut des unteren und des oberen Bauteils eingreifen. Anschließend ist die Spannschraube, mit einem 7er Gabelschlüssel oder einem Kreuz-Schlitz-Schraubendreher, handfest anzuziehen. Seite 8 von 20 24.
- Seite 9 Auf das 1000 mm Längenelement (800.980.110 ECO) wird zunächst das Verblendblech (800.980.104-2) für die Dachdurchführung sowie anschließend die Katto Nova (800.980.131) selbst geschoben. Das Längenelement wird nun vorsichtig durch die Decke geschoben. Der korrekte Sitz der Dachdurchführung innerhalb der Zwischendecke ist sicherzustellen. Daraufhin wird das Verblendblech zunächst mit 2 Schrauben gesichert und das Längenelement auf dem...
- Seite 10 Daraufhin wird mit einer Wasserwaage geprüft, ob das Längenelement senkrecht verläuft. Andernfalls kann, unter Einbehalt der Sicherheitsabstände, der Saunaofen leicht versetzt werden. Alternativ kann das geheftete Deckenblech ebenfalls leicht verschoben werden. Im Anschluss ist das Blech mit den restlichen Schrauben fest mit der Decke zu verschrauben.
- Seite 11 Im Außenbereich erfolgt anschließend die Montage der Dachmanschette (800.980.104-1). Die Manschette wird zunächst über das herausschauende Längenelement geführt und anschließend mit der Dachschalung verschraubt. Die Schrauben sind im Lieferumfang enthalten. Anmerkung: Wird das Dach eingedeckt, so ist die Dacheindeckung über der Manschette zu verlegen.
- Seite 12 Der vorletzte Montageschritt besteht darin, dass der Mündungsabschluss (800.980.122 ECO) auf den Schornstein montiert wird. Im letzten Montageschritt wird die Regenhaube (704.200.320 ECO) auf den Schornstein montiert. Anmerkung: Ein Klemmband ist hier nicht erforderlich. Seite 12 von 20 24. März 2023...
-
Seite 13: Ursachen Und Vermeidung Von Korrosion
4. Ursachen und Vermeidung von Korrosion Edelstahl ist durch seine chemischen Eigenschaften ein sehr korrosionsbeständiges und langlebiges Material, weshalb es für Abgasanlagen besonders geeignet ist. Verunreinigungen der Verbrennungsluft durch Halogenkohlenwasserstoffe, können zu Lochkorrosion führen. Grund hierfür ist, dass bei der Verbrennung dieser Verbindungen sehr aggressive Säuren z. B. Salzsäure oder Flusssäure entstehen. -
Seite 14: Mindestabstände Zu Brennbaren Stoffen
Saunaraums zu montieren, das notwendige Montagematerial ist im Lieferumfang enthalten. Das Strahlblech ist biegbar und kann sich der Rundung einer Fasssauna anpassen. Bei ordnungsgemäßer Installation ermöglicht es, bei der Feuerstätte FinTec TROLL, eine Reduzierung des Deckenabstands auf 850 mm. Seite 14 von 20... -
Seite 15: Technische Daten Doppelwandiges Kaminsystem
Abbildung 3: Kennzeichnung Begleitdokumente 7.2. Oberflächentemperatur Unser Kaminsystem FinTec CHIMNEY entspricht der Leistungserklärung Nr. 9174 008 DOP 2013-06- 17 und wurde entsprechend den geltenden Normen für Metallabgasanlagen diversen Prüfungen unterzogen, welche auf Basis von Prüfberichten zur CE-Zertifizierung führen. Die nachfolgenden Oberflächentemperaturen, wurden in diversen Prüfungen (Rußbrandprüfung &... - Seite 16 HINWEIS! Bei der Rußbrandprüfung (Prüftemperatur 1002°C) wurden 319,3°C, in 0,5 m über Abgaseintritt gemessen. Bei der Produktprüfung des Holz-Saunaofens FinTec TROLL betrug die Temperatur am Abgasstutzen ca. 415°C. Somit ist mit geringeren Oberflächentemperaturen zu rechnen. HINWEIS! Nach einem Rußbrand ist die komplette Abgasanlage durch einen Fachmann (bspw.
-
Seite 17: Holz-Wanddurchführung
8. Holz-Wanddurchführung 8.1. Zulassung Zulassungsnummer: Z-7.4-3408 Geltungsdauer: 27. Januar 2014 bis 27. Januar 2019 sowie nach erfolgreicher Verlängerung von 19.August 2019 bis 19.August 2024. Zulassungsgegenstand: Bauelemente zur Herstellung von Wand-, Decken und Dachdurchführungen von Schornsteinen, Abgasleitungen und Verbindungsstücken. 8.2. Anwendung Seite 17 von 20 24. -
Seite 18: Dachabdichtung
Dachabdichtung darf ausschließlich für Abgasanlagen der Firma FinTec Sauna- und Wellnesstechnik GmbH verwendet werden. Die Manschette witterungsresistent und beständig gegen UV-Strahlung. Es wird bestätigt, dass die genannte Dachmanschette für Abgasanlagen der Firma FinTec Sauna- und Wellnesstechnik GmbH im Unterdruck verwendet werden darf, sofern die Abgastemperatur der angeschlossenen Feuerstätte 450°C nicht übersteigt. -
Seite 19: Statik
Dabei darf die Einleitung der Haltekräfte in das Bauwerk die vertikale Bewegung der Abgasanlage nicht beeinträchtigen 10.2. Horizontale Kräfte Bei dem Kaminsystem CHIMNEY handelt es sich um ein nicht schwingungsanfälliges Abgassystem entsprechend Punk 13.2 der DIN V18160-1. Es gilt somit der vereinfachte Nachweis unter Zugrundelegung der DIN 1055-4. -
Seite 20: Herstellerangaben
11. Herstellerangaben FinTec Sauna- und Wellnesstechnik GmbH Ottostraße 15 95213 Münchberg Deutschland Telefon: 0049 (0) 9251 899 78 50 Fax: 0049 (0) 9251 899 78 59 Internet: http://www.fintec.de eMail: kontakt@fintec.de 12. Abbildungsverzeichnis Abbildung 1: Lieferumfang ........................5 Abbildung 2: Abstand zu brennbaren Materialien ................14 Abbildung 3: Montage und Abstände ..........
