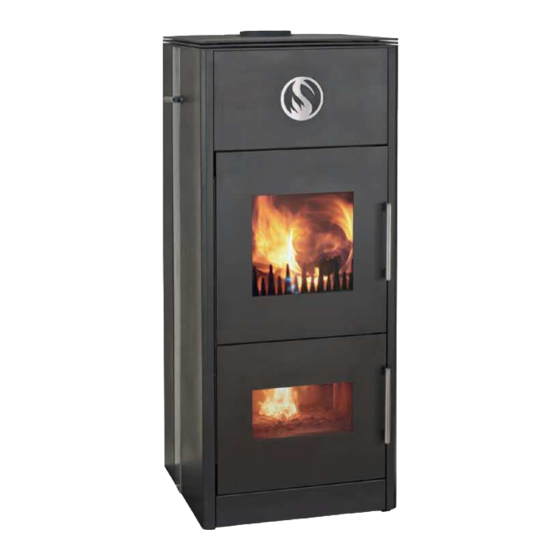

LUUMA LUVANO series Planung / Installation / Bedienung
Wasserführender kaminofen
Inhaltsverzeichnis
Quicklinks
- 1 Technische Daten / Abmessungen
- 2 Planung und Installation
- 3 Mögliche Ausführungen in der Übersicht
- 4 Beschreibung der Bauteile
- 5 Voraussetzungen des Aufstellungsraums
- 6 Hydraulisches Anschlußschema
- 7 Anschluss der Heizkreise
- 8 Einbringung und Aufstellung (Siehe Separate Anleitung am Ofen!)
- Diese Anleitung herunterladen
Inhaltsverzeichnis
Verwandte Anleitungen für LUUMA LUVANO series
Inhaltszusammenfassung für LUUMA LUVANO series

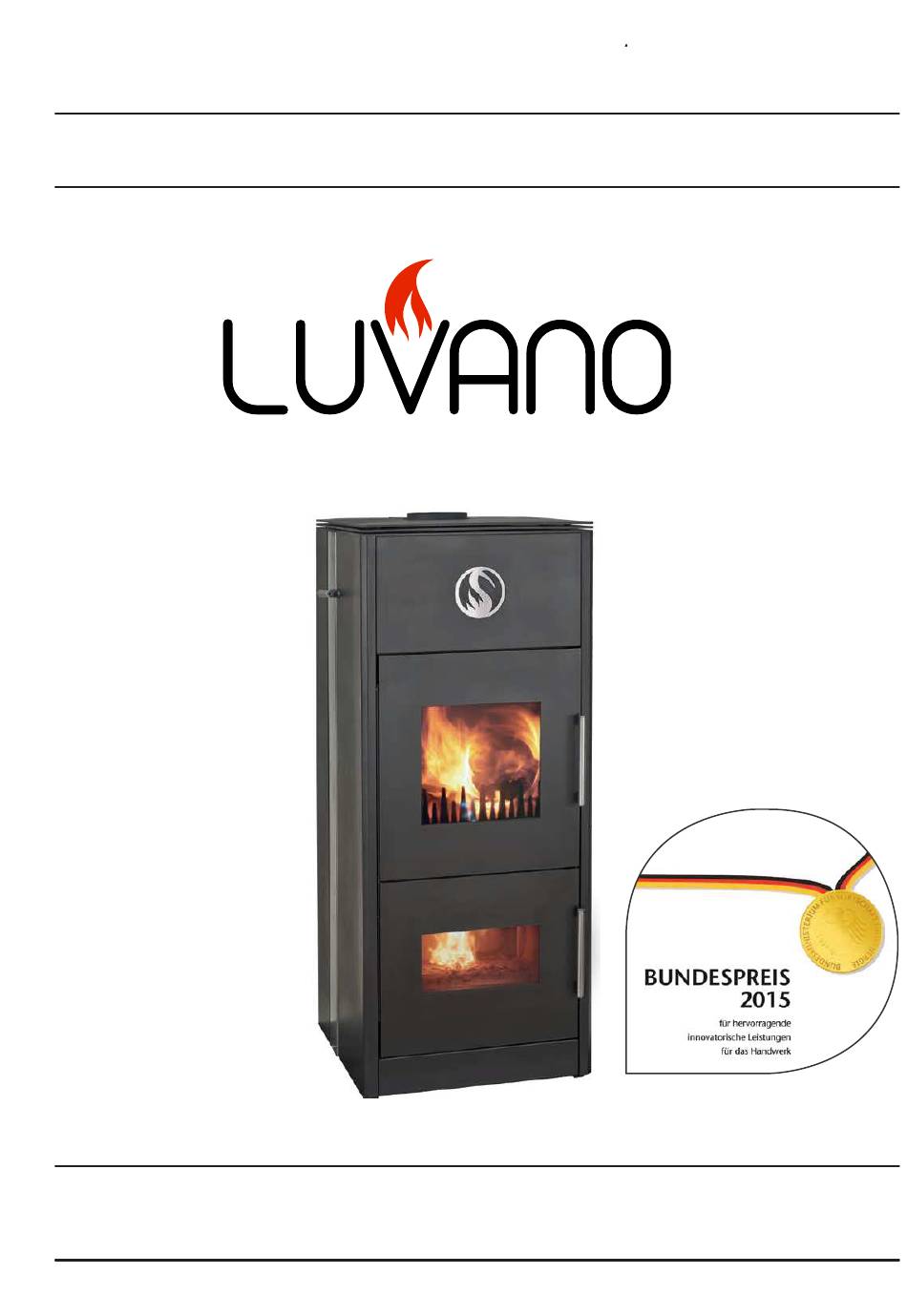

- Seite 1 PLANUNG / INSTALLATION / BEDIENUNG ® wasserführender Kaminofen LUUMA innovative Energien GmbH Flugplatzstraße 10 91186 Büchenbach/Gauchsdorf Information und Vertrieb unter www. LUUMA-Energy.de...
-
Seite 2: Inhaltsverzeichnis
Reinigung des Ofens ....................................Reinigung der Sichtscheiben ..................................Störungen Ursachen / Vermeidung von Kaminbrand ..............................Maßnahmen im Falle eines Schornsteinbrands ............................10. Service und Wartung 12. Inbetriebnahme -und Übergabeprotokoll - WICHTIG - www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 3: Wichtige Informationen
Die Installation und Erstinbetriebnahme des LUVANO darf ausschließlich durch einen Fachmann mit ausreichen- Gleiches gilt für etwaige Reparaturen, die über den reinen Austausch eines einfachen Bauteils hinaus gehen. Es dürfen nur Originalersatzteile von LUUMA verwendet werden. Die sicherheitstechnischen Anforderungen sind entsprechend den geltenden Vorschriften, Normen und Richtlinien des Landes einzuhalten. -
Seite 4: Technische Daten / Abmessungen
H 180 x B 300 H 180 x B 300 Vorlauf / Rücklauf 3/4 AG 3/4 AG 1/2 AG 1/2 AG Für Dauerbrand zugelassen DIBt-Zulassungsnummer Z-43.11-431 Z-43.11-431 Alle abgastechnischen Daten gemessen bei 13% O2 www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 5: Abmessungen
Planung / Installation / Bedienung Abmessungen a) Leitungs - & Luftführung durch den Boden, geschlossene Rückwand Anschluss Vorlauf- und Rücklaufanschluss, Leitungsführung d) Luftanschlussstutzen 120mm Montageposition Display (optional) g) Montageplatte Steuerelektronik h) Abgasanschluss 150mm Sicherheits- www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. - Seite 6 1 + 2) Typ / type LUVANO NATUR / TOUCH / TOUCH + 10 3) Verwendungszweck / use of the construction product room heater burning solid fuel 4) Hersteller/ LUUMA innovative Energien GmbH trade mark Flugplatzstraße 10 info@luuma-energy.de 91186 Büchenbach / Gauchsdorf www.luuma-energy.de System 3 + 4 TÜV Süd...
- Seite 7 1 + 2) Typ / type LUVANO NATUR / TOUCH / TOUCH+ 15 3) Verwendungszweck / use of the construction product room heater burning solid fuel 4) Hersteller/ LUUMA innovative Energien GmbH trade mark Flugplatzstraße 10 info@luuma-energy.de 91186 Büchenbach / Gauchsdorf www.luuma-energy.de System 3 + 4 TÜV Süd...
-
Seite 8: Planung Und Installation
Blende Display integriert Version A - Belüftung rund Version B - Belüftung eckig Zuluft direkt von außen oder über einen Schacht im Kamin (raum- luftunabhängiger Betrieb) fest ange- schlossen von hinten oder unten. www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 9: Beschreibung Der Bauteile
Durchführung Vor - und Rücklauf Zuluftregler bei mechanischer Luftklappe Tauchhülse für die thermische Ablaufsicherung Tauchhülse für die thermische Ablaufsicherung Tauchhülse für STB und Touch-Steuerung Tauchhülse für STB und Touch-Steuerung www.LUUMA-Energy.de www.LUUMA-Energy gy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Technische Änderun... -
Seite 10: Normen Und Vorschriften
Der Abstand nach hinten bedingt sich durch den Abgasbogen in den Schornstein, bzw. sind ebenso mindestens 15cm empfohlen. Nur bei Version mit Anschluss von unten ( Touch II, Touch+ II, Natur II) Hinweis: Bei Verwendung unseres Rauchrohr- A = 375mm! www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. - Seite 11 * Bei einem geringeren Abstand ist die Zu- Bodenplatte bei brennbaren gänglichkeit zur Nachrüstung bzw. Wartung Fußböden. des Lüfters nicht mehr gewährleistet! 4.3. Mindestabstände zu brennbaren Gegenständen min. 40cm beachte Punkt 4.1! 80cm Strahlungsabstand zu brennbaren www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
-
Seite 12: Kaminanlage
Kamine vorgegeben. Wir empfehlen eine Begutachtung der Kaminanlage durch den zuständigen Schornsteinfegermeister vor Einbau des Kaminofens. So können frühzeitig Betriebsstörungen vermieden werden. Gerne unterstützen wir hierbei, fordern Sie unser Schornsteinberechnungsformular an. www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 13: Verbrennungsluftzufuhr
Deutschland §4 der Feuerungsverordnung (FeuVo) maßgeblich. Bei dichter Ausführung der Zuluftleitung und der In jedem Falle ist dem Thema der Verbrennungsluftzufuhr höchste Sorgfalt zu widmen um einen gefahrlosen Betrieb sicherzustellen! Sprechen Sie daher auch immer rechtzeitig mit dem zuständigen Bezirksschornsteinfeger. www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 14: Anschluss
Sicherheits- Bodendurchführung 5.1. Variante I - Anschluss nach hinten Wenn möglich auf der Kesselseite anschließen und die Leitungen dorthin ziehen wo Sie benötigt werden. Front Sicherheits- Zuluftanschluss Durchführung Elektroleitungen a) b) www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 15: Variante Ii - Anschluss Nach Hinten
Bei einem geringeren Ab- stand hinter dem Ofen als 15cm, ist die Zugänglichkeit zur Nachrüstung bzw. War- tung des Lüfters nicht mehr gewährleistet! www.LUUMA-Energy.de A-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Technische Änderungen, die dem technischen Fortschritt dienen, vor... -
Seite 16: Hydraulisches Anschlußschema
Es sind sämtliche Anschlüsse und Tauchhülsen am LUVANO auf Dichtheit zu prüfen, gegebenenfalls nachzuziehen. wunsch des Betreibers. Wir empfehlen für den LUVANO eine Speichergröße von min. 600 Ltr, besser 1.000 Ltr. www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 17: Korossionsschutz Über Rücklaufhochhaltung Und Anfahrentlastung
Ablaufsicherung erfolgt von Werk aus. /h bei 1 bar. KV = Bei Erreichen der werkseitig eingestellten Höchsttemperatur von 90°C, wird die thermische Ablaufsicherung indirekt abgekühlt. Diese Überkochsicherung schließt sich automatisch nach einem Temperaturabfall des www.LUUMA-Energy.de Technische Änderungen, die dem technischen Fortschritt dienen, vorbehalten. -
Seite 18: Anlieferung
Der LUVANO wird fertig vormontiert auf einer Einwegpalette geliefert. LUVANO wasserführender Kaminofen Schürwerkzeug Reinigungsbürste Aschelade LUUMA Thermohandschuh Installations- und Bedienungsanleitung Typenschild Zubehör laut Lieferschein 6.1. Einbringung und Aufstellung (siehe separate Anleitung am Ofen!) werden. Die Einbringung und Aufstellung muss ohne größere Erschütterungen erfolgen, damit die Füll - und Sobald der Kaminofen ausgepackt ist, darf der Ofen nur stehend transportiert werden z.B.
