- Seite 1 INSTALLATIONS - UND BEDIENUNGSANLEITUNG Kaminofen Steuerung für LUVANO ″TOUCH″ LUUMA innovative Energien GmbH SW: R12 Fluplatzstraße 10 91186 Büchenbach / Gauchsdorf Information und Vertrieb unter www. LUUMA-Energy.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften Entsorgung ........................................Montagehinweise ......................................Vorbereitung zur Montage und Inbetriebnahme ............................Inbetriebnahme ......................................Elektrische Anschluss ....................................Siehe Abschnitt 10 ............................4 Display – Zeichenerklärung Allgemeine Funktion- und Bedienereinstellung Anheizen und Funktionsbedarf ..................................Entfachen fehlgeschlagen .................................... Betrieb ......................................... Ausbrand ........................................ -
Seite 3: Sicherheitsvorschriften
1. Sicherheitsvorschriften Bestimmungsgemäße Verwendung Der Regler ist für den Einsatz für die vorgesehenen Hydraulikschaltung entsprechend den Spezifikationen des Herstellers bestimmt. Anderweitige Verwendung des Gerätes ist nicht zulässig. Der Regler entspricht folgenden EU – Richtlinien: - 73/23/EWG „Niederspannungsrichtlinien“ - 89/336/EWG „ EMV-Richtlinie“ einschließlich der Änderungsrichtlinie bis 93/68/EWG Sicherheit Dieses Gerät entspricht dem Stand der Technik und den einschlägigen Sicherheitsvorschriften. -
Seite 4: Vorbereitung Zur Montage Und Inbetriebnahme
1.3 Vorbereitung zur Montage und Inbetriebnahme Vor der Inbetriebnahme ist zu prüfen, ob alle Komponenten ordnungsgemäß elektrisch angeschlossen sind. Ist die Anlage einwandfrei installiert und betriebsbereit, dann prüfen Sie zur Sicherheit, ob folgende Bedingungen erfüllt sind: Sicherung der Elektroinstallation alle erforderlichen Steck- und Schraubverbindungen zusammengefügt... -
Seite 5: Display - Zeichenerklärung

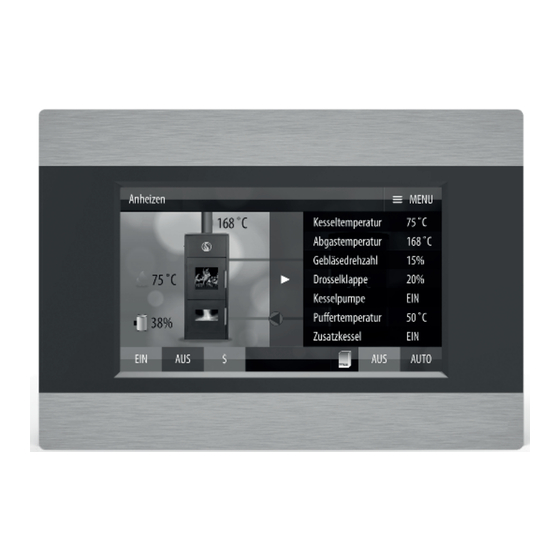

2. Display – Zeichenerklärung Anzeigefeld, zeigt den aktuellen Betriebszustand an. Mögliche Anzeigen: Gelöscht, Betrieb, Durchblasen, Feuer fehlgeschlagen Zeigt die aktuelle Abgastemperatur an Zeigt die aktuelle Kesseltemperatur an Zeigt die aktuelle Zuluftklappenstellung an LUVANO, beim berühren des Symboles gelangt man ins Untermenü zum verstellen der Soll-... -
Seite 6: Allgemeine Funktion- Und Bedienereinstellung
3. Allgemeine Funktion- und Bedienereinstellung Der Regler ist weitgehend vorprogrammiert und muss nur in Sonderfällen verstellt werden. 3.1 Anheizen und Funktionsbedarf Vor dem Anheizen muss die „EIN“ – Taste (11 11) gedrückt werden, in der Anzeige (1 1 ) erscheint „Entfachen“... -
Seite 7: Lüfter Allgemein
4. Lüfter allgemein Die Regelung ist so vorbereitet, dass jederzeit ein Stützgebläse angeschlossen werden kann. 4.1 Betriebsweise des Lüfters Der Lüfter wird in Abhängigkeit der Frischluftklappe (4 4 ) angesteuert. Öffnet die Frischluftklappe (4 4 ) (2% = Werkseinstellung) mehr als 2%, wird das Gebläse freigegeben und läuft je nach Einstellung mit fest vorgegebener Drehzahl. -
Seite 8: Funktionsweise Vorrang / Automatikbetrieb
6.2 Funktionsweise Vorrang / Automatikbetrieb Bei Vorrangbetrieb wird sofort nach dem Start der Zusatzwärmeerzeuger gesperrt. Wenn der Kessel gelöscht ist wird dieser wieder freigegeben. Auf die Freigabe wirkt zusätzlich die Puffertemperatur. Daraus ergeben sich folgende Betriebszustände: Zusatzkessel Freigabe: LUVANO Aus( in Anzeige gelöscht) -
Seite 9: Fachmannebene I
7. Fachmannebene I Veränderungen dürfen nur vom Fachmann oder eingewiesenem Personal vorgenommen werden! Durch drücken der Menü-Taste gelangt man in die Fachmannebene I 7.1 Manueller Betrieb (Nötig für Emissionsmessung, siehe 10.1 LUVANO Anleitung) Nachdem die Taste manueller Betrieb gedrückt wird, werden drei weitere Tasten sichtbar. -
Seite 10: Einstellung Der Kesselkreispumpe
7.3 Einstellung der Kesselkreispumpe Nach drücken dieser Taste wird ein Einsteller sichtbar, hier kann die Einschalttemperatur Einschaltschwelle für den Start der Kesselkreispumpe eingestellt werden. der Kesselkreispumpe Werkeinstellung: 62°C (darf nicht verändert werden) Nach drücken dieser Taste wird ein Einsteller sichtbar, hier kann die Hysterese Schaltdifferenz für die Kessel-Kreis-Pumpe eingestellt werden. -
Seite 11: Sprache Und Software
Die gewünschte Sprache ist jetzt aktiviert. Nach drücken dieser Taste wir die aktuelle Softwareversion angezeigt. Programm Informationen Nur auf Anweisung von LUUMA zu verwenden. Firmware Update 7.7 Fabrikeinstellung / Werkseinstellung Hier können die Werte in der Fachmannebene zum Teil zurückgesetzt werden. -
Seite 12: Fachmannebene
8. Fachmannebene II Darf nur vom autorisierten Fachmann verstellt werden und ist mit einem Zugangscode geschützt. Veränderungen können die Funktionen so beeinträchtigen, dass kritische Zustände entstehen und der Anlage schaden können! 8.1 Einstieg zur Fachmannebene II Drücken sie die Menü-Taste. Sie gelangen in die Fachmannebene I Drücken sie so oft auf die Pfeiltaste rechts bis der Einsteller Fachmannebene II erscheint, tippen Sie darauf... -
Seite 13: Abschaltung / Abgastemperaturen
Hier kann die Anheizzeit eingestellt werden. Nach erreichen dieser Zeit Alarmzeit + Stabilisierungszeit muss die Mindesttemperatur erreicht sein um in Anfachen Betriebsmodus umzuschalten. Werkseinstellung: 45 Minuten Hier kann die Abgastemperatur eingestellt werden, ab dieser der Zustand von Abgastemp. beim Ent- „Entfachung“... -
Seite 14: Ausbrandfunktion
8.6 Ausbrandfunktion Nach unterschreiten der Abgasschwelle und min. Kesseltemperatur wird das Programm „Durchblasen“ gestartet. Hier kann die Dauer des Durchblasens eingestellt werden. Dauerzeit des Werkseinstellung: 4 Minuten Durchblasens Nach Ablauf dieser Zeit schaltet der Regler auf Feuer gelöscht. Öffnungszeit des Hier kann die Öffnungszeit des Durchblasens eingestellt werden. -
Seite 15: Nachlegefunktion
8.10 Nachlegefunktion Nur wirksam wenn ein Lüfter angeschlossen ist Wird die N-Taste (14) gedrückt, läuft das Gebläse für die eingestellte Zeit Zeit nachlegen Werkeinstellung: 1 Min. Wird die N-Taste (14) gedrückt, läuft das Gebläse mit dieser Drehzahl Drehzahl nachlegen Werkseinstellung: 35% 8.11 Ansteuerung Kesselkreispumpe... -
Seite 16: Schaltplan / Fühlerpositionierung / Abmessungen
10. Schaltplan / Fühlerpositionierung / Abmessungen Rücklauftemperaturhochhaltung Abgasfühler Gruppe mit Kesselkreispumpe Pufferspeicher und Thermoventil Pufferfühler oben Pufferfühler Lüfter-Einbauplatz unten Kesselfühler Fühlerpositionierung: Der Pufferfühler oben (falls verwendet) sollte idealerweise 10cm unterhalb des Vorlaufs vom Zusatzkessel angebracht werden. Der Pufferfühler unten 10cm oberhalb des Rücklaufs zum LUVANO. -
Seite 17: Abmessungen Montage
